Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 32
1
1
1
2
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
13
14
14
15
16
17
17
17
18
19
19
20
21
21
22
22
23
23
23
23
23
23
24
24
24
25
25
26
27
27

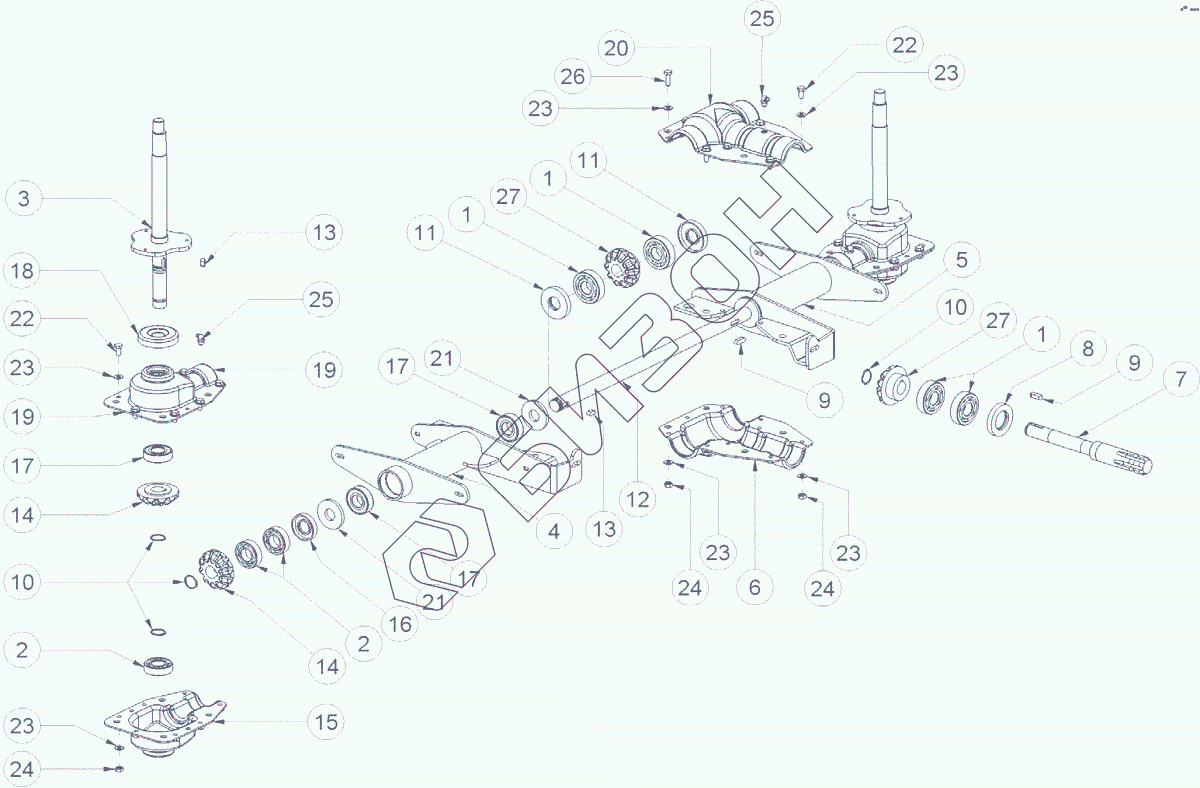

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | C012.008 | BEARING 6305 |
Загрузка ...
|
|
| 2 | C012.002 | BEARING 6205 |
Загрузка ...
|
|
| 3 | A005.171 | OUTPUT SHAFT GEARBOX SP-52-70-95 |
Загрузка ...
|
|
| 4 | S018.046 | RIGHT OSCILLATING STRUCTURE SP95 |
Загрузка ...
|
|
| 5 | S018.047 | LEFT OSCILLATING STRUCTURE SP95 |
Загрузка ...
|
|
| 6 | S002.009 | LOWER GEAR BOX OMB 2 |
Загрузка ...
|
|
| 7 | A005.100 | INPUT SHAFT P.T.O. 1"3/8 OMB2 DM25 |
Загрузка ...
|
|
| 8 | A003.005 | OIL SEAL 35X62X10 |
Загрузка ...
|
|
| 9 | L005.011 | KEY 7X8X25 |
Загрузка ...
|
|
| 10 | S011.001 | RETAINING RING E 25 UNI 7435 |
Загрузка ...
|
|
| 11 | A003.013 | OIL SEAL 25X62X10 |
Загрузка ...
|
|
| 12 | A005.138 | TRASVERSAL SHAFT ZENO- 24-28-32 |
Загрузка ...
|
|
| 13 | L005.015 | KEY 8X7X16 |
Загрузка ...
|
|
| 14 | R009.072 | TOOTHED WHEEL M6,5 Z11 25X45,75 C48 |
Загрузка ...
|
|
| 15 | S002.002 | LOWER GEAR BOX OMB 3 |
Загрузка ...
|
|
| 16 | A003.023 | OIL SEAL 25X52X10 |
Загрузка ...
|
|
| 17 | C012.001 | BEARING 6205 2RS |
Загрузка ...
|
|
| 18 | F005.001 | STAINLESS STEEL DUST PROTECTION FLANGE |
Загрузка ...
|
|
| 19 | S002.001 | UPPER GEAR BOX OMB 3 |
Загрузка ...
|
|
| 20 | S002.056 | UPPER GEAR BOX OMB 2 |
Загрузка ...
|
|
| 21 | R005.128 | RUBBER WASHER DM 58 DM 26 SP 6 |
Загрузка ...
|
|
| 22 | V003.014 | ST.STEEL HEXAGON HEAD SCREW 8X16 UNI5739 |
Загрузка ...
|
|
| 23 | R005.017 | ST.STEEL FLAT WASHER DM 8 UNI 6592 |
Загрузка ...
|
|
| 24 | D001.006 | STAINLESS STEEL HEXAGON NUT DM8 UNI 5588 |
Загрузка ...
|
|
| 25 | I002.002 | GREASE NIPPLE M 10 X 1,5 90°UNI 7663C |
Загрузка ...
|
|
| 26 | V003.172 | ST.STEEL HEXAGON HEAD SCREW 8X25 UNI5739 |
Загрузка ...
|
|
| 27 | R009.002 | TOOTHED WHEEL M4,6 Z 17 OMB 33 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
