Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 18-24-28-32
1
2
2
2
2
3
3
4
4
5
6
6
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
18
19
20
20
20
20

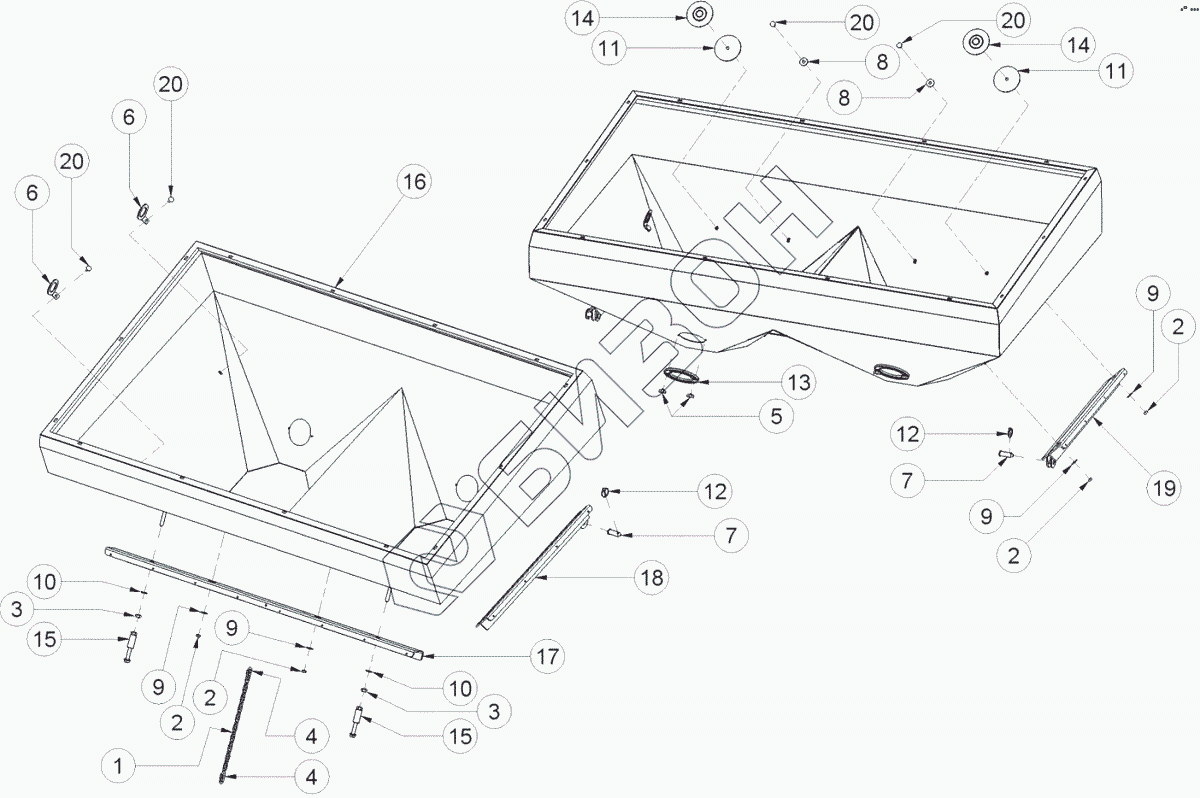

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | C007.014 | CHAIN MM22 ZN |
Загрузка ...
|
|
| 2 | D001.005 | ST. STEEL HEXAGON NUT DM 10 UNI 5588 |
Загрузка ...
|
|
| 3 | D001.018 | GALVANIZED HEXAGON NUT UNI 5588 |
Загрузка ...
|
|
| 4 | G001.008 | SCREW HOOK D6 |
Загрузка ...
|
|
| 5 | I006.021 | WING NUT AND BOLT M8 F |
Загрузка ...
|
|
| 6 | O003.220 | LIFT HORN (IRON IMPLEMENTS) |
Загрузка ...
|
|
| 6 | O003.221 | LIFT HORN (STAINLESS STEEL IMPLEMENTS) |
Загрузка ...
|
|
| 7 | P004.116 | TILTING HOPPER PIN Z/J K2 |
Загрузка ...
|
|
| 8 | R005.008 | ST.STEEL FLAT WASHER DM 12X36X3 UNI 6593 |
Загрузка ...
|
|
| 9 | R005.037 | ST.STEEL FLAT WASHER DM 10X30 UNI6593/69 |
Загрузка ...
|
|
| 10 | R005.038 | ST.STEEL FLAT WASHER DM 14 UNI 6592 |
Загрузка ...
|
|
| 11 | R005.127 | RUBBER WASHER DM 120 DM 14 SP 4 |
Загрузка ...
|
|
| 12 | S006.030 | SAFETY PIN DM 5 |
Загрузка ...
|
|
| 13 | S012.062 | HOPPER INSPECTION PLEXIGLASS DOOR |
Загрузка ...
|
|
| 14 | T008.108 | HOPPER FIXING TIE ROD SP 70-95 |
Загрузка ...
|
|
| 15 | T008.109 | HOPPER FIXING TIE ROD SP 70-95 |
Загрузка ...
|
|
| 16 | T010.315 | HOPPER 1600L 8 Z95 |
Загрузка ...
|
|
| 16 | T010.316 | STAINLESS STEEL HOPPER 1600 L. 8 Z95 |
Загрузка ...
|
|
| 17 | T013.188 | REAR HOPPER SUPPORT CROSS BRACE SP 95 |
Загрузка ...
|
|
| 18 | T013.211 | SIDE HOPPER CROSS BRACE SP 95 (LEFT) |
Загрузка ...
|
|
| 19 | T013.212 | SIDE HOPPER CROSS BRACE SP 95 (RIGHT) |
Загрузка ...
|
|
| 20 | V003.171 | ST.STEEL CUP SQUARE SCREW 10X25 UNI 603 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
