Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 24-28-32
1
1
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18

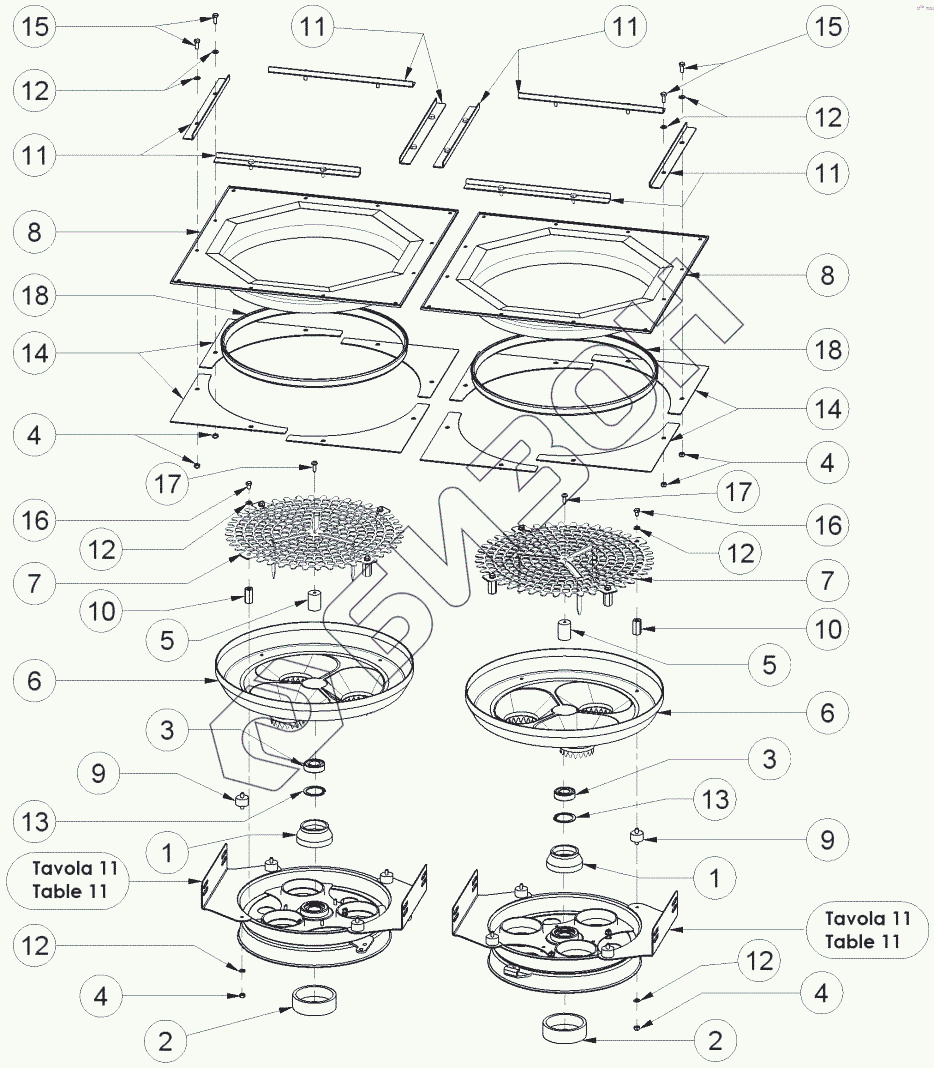

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | A003.060 | RUBBER RING 72X48X33 (VIBRO FEEDER) |
Загрузка ...
|
|
| 2 | A003.062 | RUBBER RING 87X27X28 (VIBRO FEEDER) |
Загрузка ...
|
|
| 3 | C012.074 | BEARING 6004 2RS |
Загрузка ...
|
|
| 4 | D001.077 | STAINLESS STEEL HAXAGON NUT DM6 UNI 7474 |
Загрузка ...
|
|
| 5 | D004.039 | CENTRAL SPACER (VIBRO GRID) |
Загрузка ...
|
|
| 6 | D005.072 | ST.STEEL COMPLETE VIBRATING BOTTOM 2007 |
Загрузка ...
|
|
| 7 | G003.084N | DOUBLE DISC VIBRO GRID 2008 - WITH RING |
Загрузка ...
|
|
| 8 | G013.016 | OCTAGONAL HOPPER GASKET SEAL |
Загрузка ...
|
|
| 9 | G014.034 | RUBBER MOUNTING 30X15 M6X15 MM |
Загрузка ...
|
|
| 10 | N003.008 | ST.STEEL HEXAGON PAWL (FIX.GRID) |
Загрузка ...
|
|
| 11 | P005.234 | UPPER FRAME FIXING PLATE G013.016 |
Загрузка ...
|
|
| 12 | R005.027 | ST.STEEL FLAT WASHER DM 6 UNI6592 6X12,5 |
Загрузка ...
|
|
| 13 | S011.028 | ST.STEEL RETAINING RING I 42 UNI 7437 |
Загрузка ...
|
|
| 14 | T013.260 | GASKET SUPPORT CROSS-TIES (HOPPER) |
Загрузка ...
|
|
| 15 | V003.012 | ST.STEEL HEXAGON HEAD SCREW 6X16 UNI5739 |
Загрузка ...
|
|
| 16 | V003.039 | ST.STEEL HEXAGON HEAD SCREW 6X10 UNI5739 |
Загрузка ...
|
|
| 17 | V003.325 | ST.STEEL SCREW A2 AUTOF 6,3X19 UNI6954 |
Загрузка ...
|
|
| 18 | A003.088 | RING 8X18 NY-VT DM 374 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
