Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 24-28-32
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
22
23
24
24
25
26
27
27
28
29
30

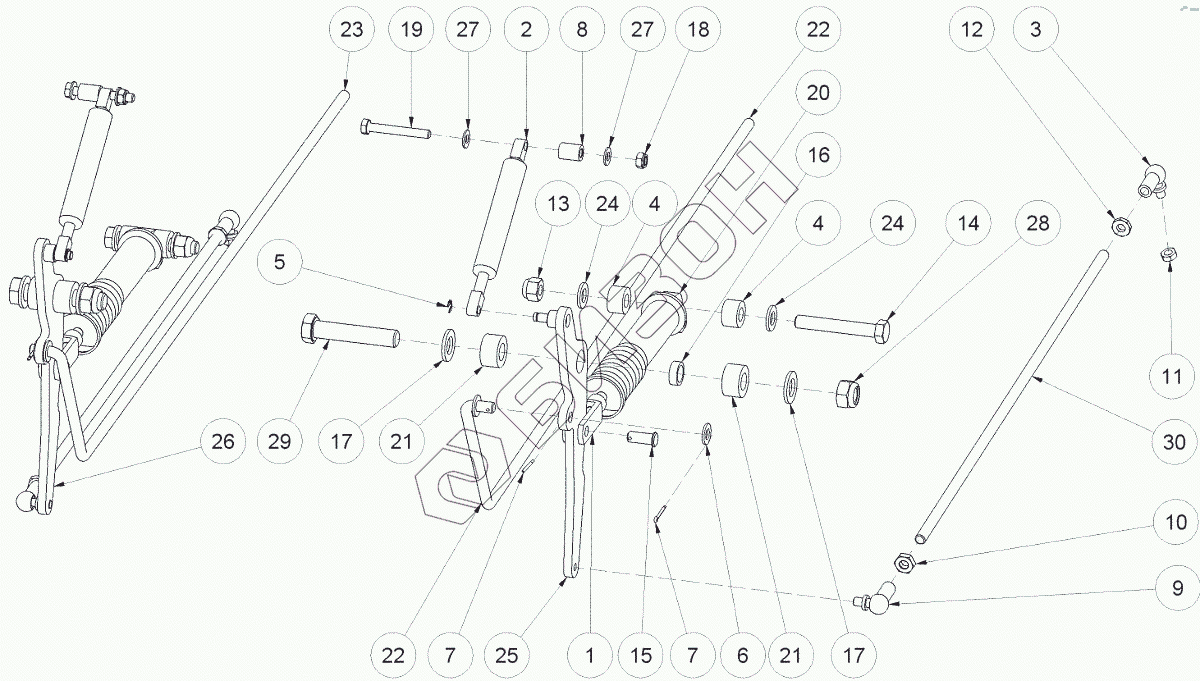

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F007.003 | GALVANIZED FORK M 10 X 40 (YELLOW) |
Загрузка ...
|
|
| 2 | M003.039 | GAS FILL.SCHOCK ABSOR.1150N.85MM STRETCH |
Загрузка ...
|
|
| 3 | C001.009 | STAINLESS ST.JOINT M10 DM13 M8X10 (LEFT) |
Загрузка ...
|
|
| 4 | D004.055 | SPACER DM 25 DM 13 X 15 |
Загрузка ...
|
|
| 5 | S011.011 | ST.STEEL RETAINING RING 6 UNI 7434 |
Загрузка ...
|
|
| 6 | R005.013 | ST. STEEL FLAT WASHER DM10 UNI6592 |
Загрузка ...
|
|
| 7 | C019.015 | STAINLESS STEEL SPLIT PIN 2,5 X 25 |
Загрузка ...
|
|
| 8 | B004.253 | GAS SHOCKABSORBER PIN BUSHING ZIJ 2009 |
Загрузка ...
|
|
| 9 | C001.008 | STAINLESS ST.JOINT M10 DM13 M8X10(RIGHT) |
Загрузка ...
|
|
| 10 | D001.071 | ST.STEEL HEXAGON NUT DM10 UNI 5589 |
Загрузка ...
|
|
| 11 | D001.030 | ST.STEEL HEXAGON NUT DM 8 UNI 5589 |
Загрузка ...
|
|
| 12 | D001.069 | ST.STEEL HEXAGON NUT LEFT DM10 UNI 5589 |
Загрузка ...
|
|
| 13 | D001.034 | ST. STEEL HEXAGON NUT DM 12 (STOP) |
Загрузка ...
|
|
| 14 | V003.058 | ST. STEEL HEX. HEAD SCREW 12X80 UNI 5737 |
Загрузка ...
|
|
| 15 | P004.043 | GALVANIZED PIN DM 10 X 25 (YELLOW) |
Загрузка ...
|
|
| 16 | B004.206 | LEVER FULCRUM BUSHING SP52 |
Загрузка ...
|
|
| 17 | R005.053 | ST.STEEL FLAT WASHER DM 16 UNI 6592 |
Загрузка ...
|
|
| 18 | D001.031 | ST.STEEL HEXAGON NUT DM 8 STOP UNI 7473 |
Загрузка ...
|
|
| 19 | V003.057 | ST.STEELHEXAGON HEAD SCREW8 X60 |
Загрузка ...
|
|
| 20 | C013.024 | CYLINDER 20 C62 NEW TYPE |
Загрузка ...
|
|
| 21 | D004.069 | CONTROL LEVER SPACER ZENO 2009 |
Загрузка ...
|
|
| 22 | T008.155 | COMPLETE LEFT ORIENT. TIE ROD SP70-95 |
Загрузка ...
|
|
| 23 | T008.154 | COMPLETE RIGHT ORIENT. TIE ROD SP70-95 |
Загрузка ...
|
|
| 24 | R005.018 | ST.STEEL FLAT WASHER DM12 UNI 6592 |
Загрузка ...
|
|
| 25 | L003.177 | COMPLETE LEFT CONTROL LEVER ZENO 2009 HYD |
Загрузка ...
|
|
| 26 | L003.176 | COMPLETE RIGHT CONTROL LEVER ZENO 2009 HYD |
Загрузка ...
|
|
| 27 | R005.017 | ST.STEEL FLAT WASHER DM 8 UNI 6592 |
Загрузка ...
|
|
| 28 | D001.026 | STAINLESS STEEL HEXAGON NUT DM16 UNI7424 |
Загрузка ...
|
|
| 29 | V003.346 | ST. STEEL HEX. HEAD SCREW 16X80 UNI 5737 |
Загрузка ...
|
|
| 30 | T008.099 | ST.STEEL TIE ROD M10 L/R L540 SP 70-95 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
