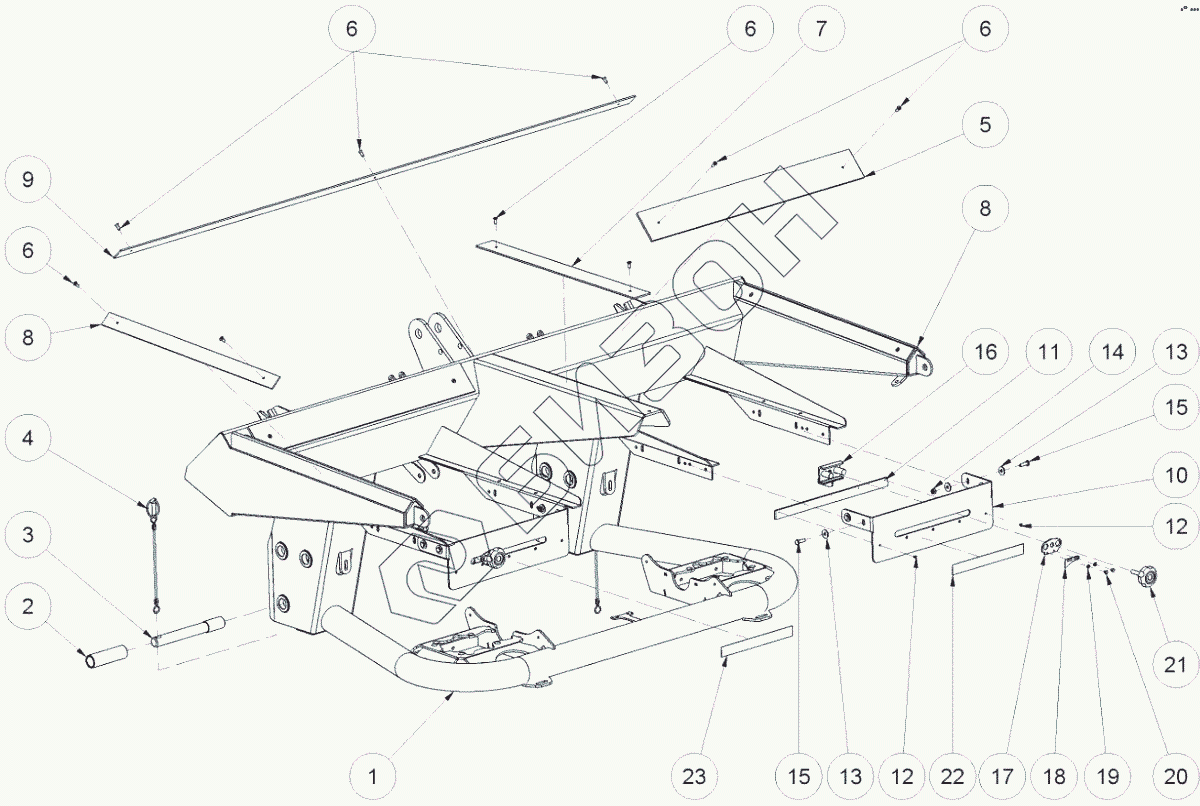

Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 24-28-32
1
2
3
4
5
6
6
6
6
7
8
8
9
10
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | T003.223 | SWINGING CHASSIS I=950 ZENO 2009 |
Загрузка ...
|
|
| 2 | B004.186 | LIFT BUSHING DT28 DM36 SP-70-95 |
Загрузка ...
|
|
| 3 | P004.182 | LIFT ARM PIN DM 28 SP70-95 |
Загрузка ...
|
|
| 4 | S006.032 | SAFETY PIN DM 10 WITH RUBBER ROD |
Загрузка ...
|
|
| 5 | G014.013 | RUBBER 8MM THICK (HOPPER SUPPORT SP95) |
Загрузка ...
|
|
| 6 | V003.323 | ST.ST.SOCK.FL.HEAD CAP SCREW 6X16UNI5933 |
Загрузка ...
|
|
| 7 | G014.014 | RUBBER 4MM THICK (CEN.HOPP.SUPPORT SP95) |
Загрузка ...
|
|
| 8 | G014.015 | RUBBER 4MM THICK(SIDE HOPP.SUPPORT SP95) |
Загрузка ...
|
|
| 9 | G014.016 | RUBBER 4MM THICK(REAR HOPP.SUPPORT SP95) |
Загрузка ...
|
|
| 10 | T013.239 | LEVER TRAVERSE BAR SP 70/95 |
Загрузка ...
|
|
| 11 | P005.153 | PVC PLATE 410 X 25 X 5 SP52/SP70 NEW |
Загрузка ...
|
|
| 12 | V003.324 | STAIN. ST. SCREWA2 TS 3,9X9,5 UNI6955 AB |
Загрузка ...
|
|
| 13 | R005.080 | STAINLESS STEEL FLAT WASHER 8X24 UNI6593 |
Загрузка ...
|
|
| 14 | D001.031 | ST.STEEL HEXAGON NUT DM 8 STOP UNI 7473 |
Загрузка ...
|
|
| 15 | V003.172 | ST.STEEL HEXAGON HEAD SCREW 8X25 UNI5739 |
Загрузка ...
|
|
| 16 | S008.250 | OPENING FIXING BRACKET (COMPLETE) SP52 |
Загрузка ...
|
|
| 17 | 1001.016 | SHUTTER OPENING POINTER SP52 |
Загрузка ...
|
|
| 18 | 1001.018 | MOVABLE SHUTTER OPENING POINTER |
Загрузка ...
|
|
| 19 | R005.041 | STAINLESS STEEL WASHER DM 5X10 UNI 6592 |
Загрузка ...
|
|
| 20 | V003.081 | ST.STEEL HEXAGON HEAD SCREW 5X6 UNI 5739 |
Загрузка ...
|
|
| 21 | 1006.029 | STAINLESS STEEL KNOB DM60 M10X45 |
Загрузка ...
|
|
| 22 | A001.360 | SCALE DX SP52 |
Загрузка ...
|
|
| 23 | A001.361 | SCALE SXSP 52 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
