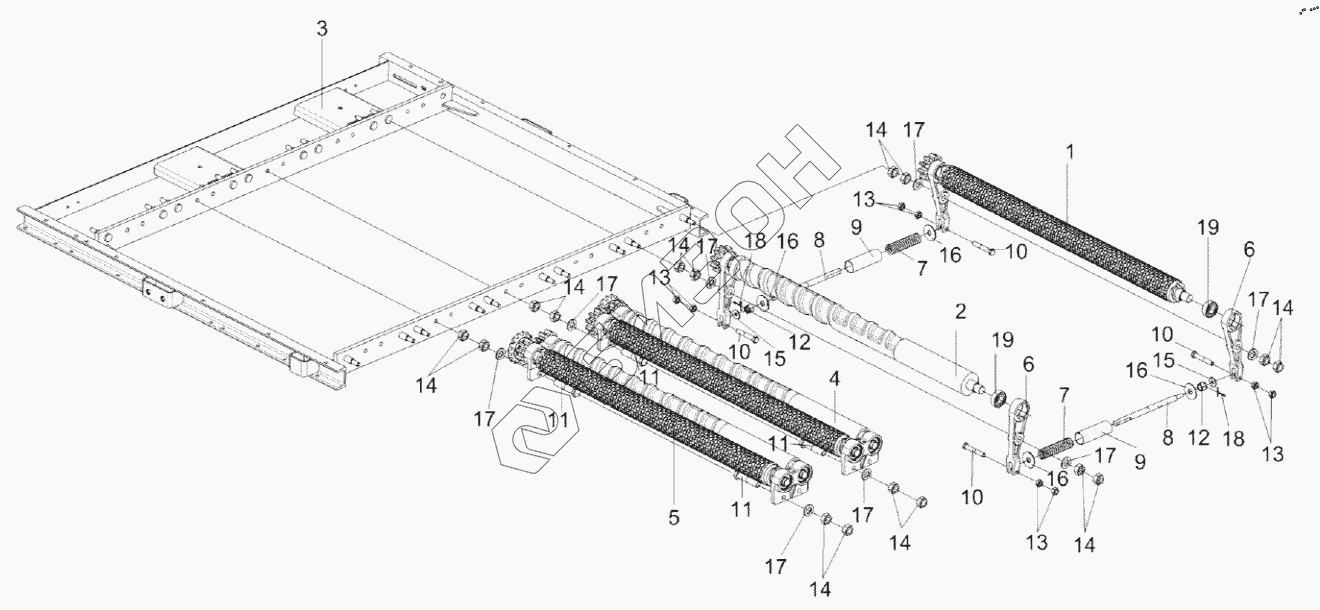

Графический каталог запасных частей к технике: Гомсельмаш ES4. Блок вальцов КП-4-0102430
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
13
13
13
14
14
14
14
14
14
14
14
15
15
16
16
16
16
17
17
17
17
17
17
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0102430 | КП-4-0102430 | Блок вальцов |
Загрузка ...
|
|
| 1 | КП-6-0102570-01 | Валец резиновый |
Загрузка ...
|
|
| 2 | КП-4-0102640-01 | Валец металический |
Загрузка ...
|
|
| 3 | КП-4-0102440А | Рамка |
Загрузка ...
|
|
| 4 | КП-4-0102640 | Валец металический |
Загрузка ...
|
|
| 5 | КП-6-0102570 | Валец резиновый |
Загрузка ...
|
|
| 6 | КП-6-0102211 | Рычаг |
Загрузка ...
|
|
| 7 | КПС-4-0102641А | Пружина |
Загрузка ...
|
|
| 8 | КПС-5-0102657 | Тяга |
Загрузка ...
|
|
| 9 | КПС-4-0102809А | Трубка |
Загрузка ...
|
|
| 10 | Болт М8-6ех45-7796 | Болт |
Загрузка ...
|
|
| 11 | Болт М12-6ех45-7796 | Болт М12-6ех45-7796 |
Загрузка ...
|
|
| 12 | Гайка М16-6G-2528 | Гайка |
Загрузка ...
|
|
| 13 | Гайка М8-8 DIN 980 | Гайка |
Загрузка ...
|
|
| 14 | Гайка М12-8 DIN 980 | Гайка |
Загрузка ...
|
|
| 15 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 16 | Шайба С 16.01-6958 | Шайба |
Загрузка ...
|
|
| 17 | Шайба С.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 18 | Шплинт 4х32– 397 | Шплинт |
Загрузка ...
|
|
| 19 | Подшипник 172605-2RS1 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
