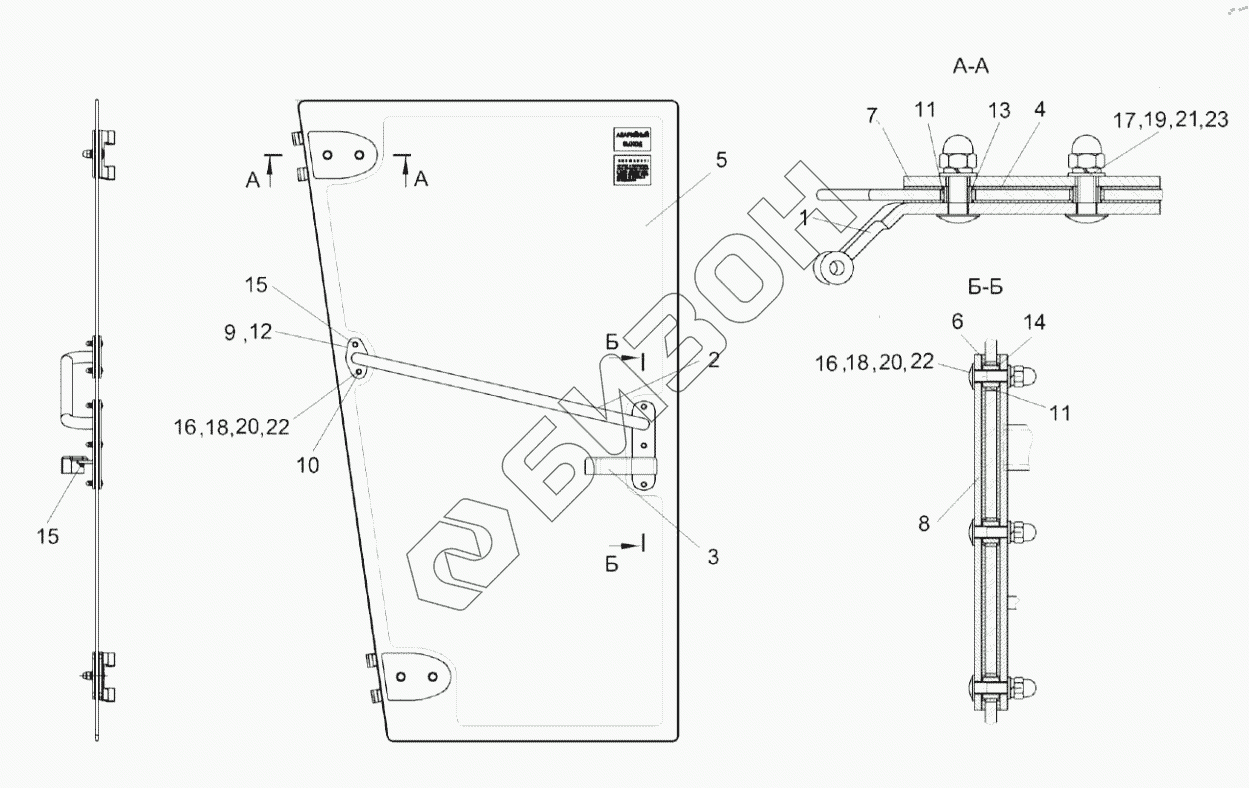

Графический каталог запасных частей к технике: Гомсельмаш ES4. Дверь КЗК-3219-0120130
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
18
19
20
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-3219-0120130 | КЗК-3219-0120130 | Дверь |
Загрузка ...
|
|
| 1 | КЗК-12-0120890-01 | Петля |
Загрузка ...
|
|
| 2 | КЗК-3219-0120090 | Поручень |
Загрузка ...
|
|
| 3 | 822-6708160-01 | Рукоятка |
Загрузка ...
|
|
| 4 | КЗК-12-0120076 | Прокладка |
Загрузка ...
|
|
| 5 | КЗК-12-0131006 | Стекло |
Загрузка ...
|
|
| 6 | КЗК-12-0131008 | Прокладка |
Загрузка ...
|
|
| 7 | КЗК-12-0131427 | Пластина |
Загрузка ...
|
|
| 8 | КЗК-12-0131431 | Пластина |
Загрузка ...
|
|
| 9 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 10 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 12 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 13 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 14 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 15 | СЭУ 0201453 | Шайба упорная |
Загрузка ...
|
|
| 16 | Болт М6-6eх25-7802 | Болт |
Загрузка ...
|
|
| 17 | Болт М10-6eх30-7802 | Болт |
Загрузка ...
|
|
| 18 | Гайка М6-6G-11860 | Гайка |
Загрузка ...
|
|
| 19 | Гайка М10-6G-11860 | Гайка |
Загрузка ...
|
|
| 20 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба 10 65Г-6402 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 23 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
