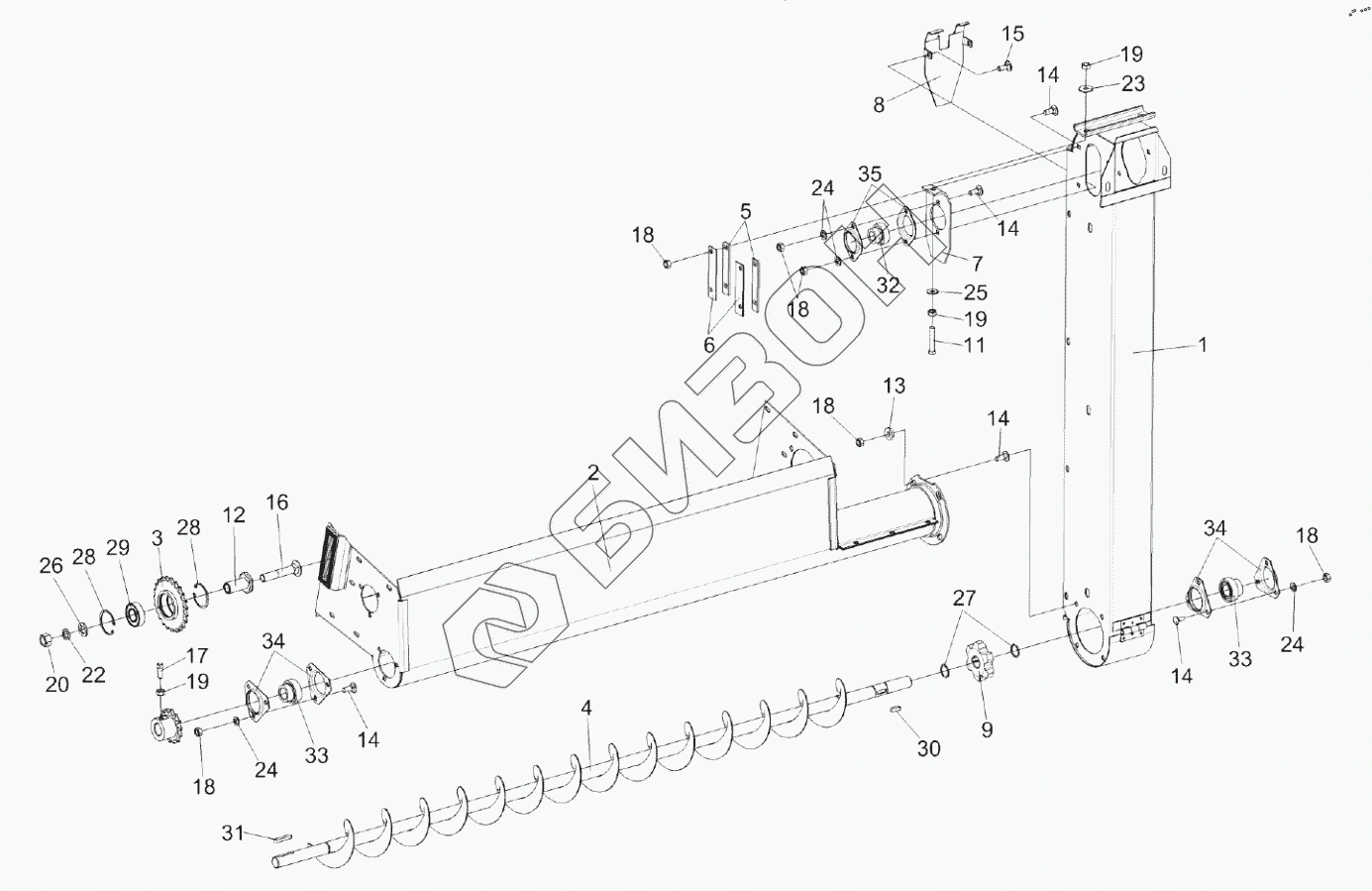

Графический каталог запасных частей к технике: Гомсельмаш ES4. Элеватор КП-4-0102100А
1
2
3
4
5
6
7
8
9
11
12
13
14
14
14
14
15
16
17
18
18
18
18
18
19
19
19
20
22
23
24
24
24
24
25
26
27
28
28
29
30
31
32
33
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0102150 | КП-4-0102150 | Звездочка |
Загрузка ...
|
|
| КП-4-0102100А | КП-4-0102100А | Элеватор |
Загрузка ...
|
|
| КП-4-0102200 | КП-4-0102200 | Шнек |
Загрузка ...
|
|
| 1 | КП-4-0102110 | Рама элеватора |
Загрузка ...
|
|
| 2 | КП-4-0102120В | Корпус шнека |
Загрузка ...
|
|
| 3 | КП-4-0102170 | Звездочка |
Загрузка ...
|
|
| 4 | КП-4-0102180 | Шнек |
Загрузка ...
|
|
| 5 | КП-4-0102418 | Полоса |
Загрузка ...
|
|
| 6 | КП-4-0102419 | Полоса |
Загрузка ...
|
|
| 7 | КП-4-0102421 | Плита |
Загрузка ...
|
|
| 8 | КП-4-0102423 | Щиток |
Загрузка ...
|
|
| 9 | КП-4-0102608 | Звездочка |
Загрузка ...
|
|
| 10 | КП-4-0102613 | Звездочка |
Загрузка ...
|
|
| 11 | КП-4-0102615 | Болт |
Загрузка ...
|
|
| 12 | КГС 1200602 | Втулка |
Загрузка ...
|
|
| 13 | УЭС-7-0400405 | Шайба |
Загрузка ...
|
|
| 14 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 15 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 16 | Болт М16-6eх90-7802 | Болт |
Загрузка ...
|
|
| 17 | Винт B.М10-6eх25.22H-1485 | Винт |
Загрузка ...
|
|
| 18 | Гайка DIN 6923 M8-8-A-A3G | Гайка |
Загрузка ...
|
|
| 19 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 20 | Гайка М16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба 16Т 65Г-6402 | Шайба 16Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба C 10.01-6958 | Шайба |
Загрузка ...
|
|
| 24 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 25 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 26 | Шайба C.16.01-11371 | Шайба |
Загрузка ...
|
|
| 27 | Кольцо В25-13940 | Кольцо В25-13940 |
Загрузка ...
|
|
| 28 | Кольцо В52-13943 | Кольцо |
Загрузка ...
|
|
| 29 | Подшипник 180205-8882 | Подшипник 180205-8882 |
Загрузка ...
|
|
| 30 | Шпонка 8х7х25-23360 | Шпонка 8х7х25-23360 |
Загрузка ...
|
|
| 31 | Шпонка 8х7х45-23360 | Шпонка |
Загрузка ...
|
|
| 32 | Подшипник YET 204 | Подшипник |
Загрузка ...
|
|
| 33 | Подшипник YET 205 | Подшипник |
Загрузка ...
|
|
| 34 | Корпус PFD 52 | Корпус |
Загрузка ...
|
|
| 35 | Корпус PFT 47 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
