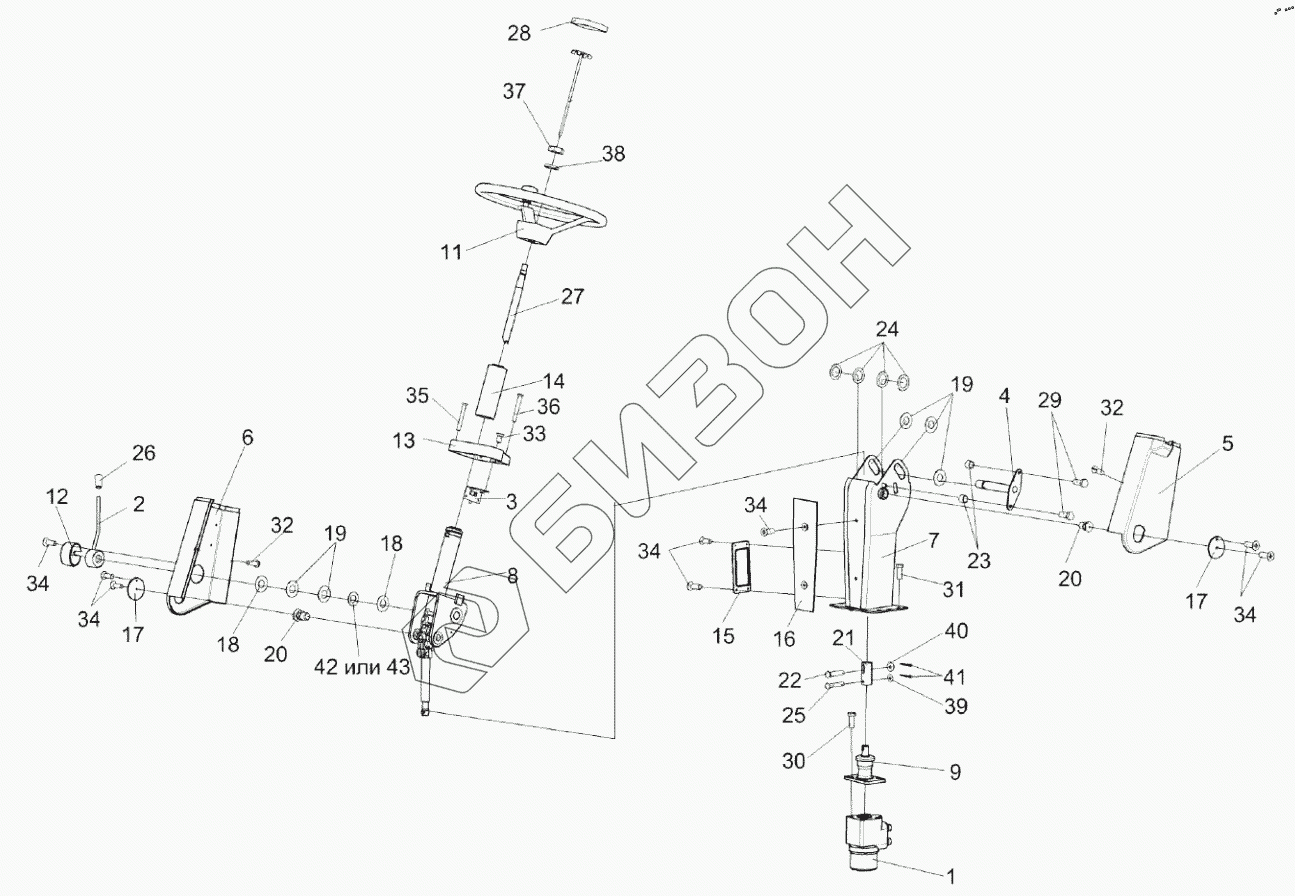

Графический каталог запасных частей к технике: Гомсельмаш ES4. Колонка рулевая КП-4-0119230
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
34
34
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0119230 | КП-4-0119230 | Колонка рулевая |
Загрузка ...
|
|
| 1 | КП-4-0600100 | Насос-дозатор |
Загрузка ...
|
|
| 2 | КЗС 0119370 | Рычаг |
Загрузка ...
|
|
| 3 | КЗС 0119510 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗС 0119550 | Ось |
Загрузка ...
|
|
| 5 | КС-200-0119240 | Кожух |
Загрузка ...
|
|
| 6 | КЗС 0119570 | Кожух |
Загрузка ...
|
|
| 7 | КЗС 0119590 | Стойка |
Загрузка ...
|
|
| 8 | КЗС 0119600 | Привод управления |
Загрузка ...
|
|
| 9 | КЗС 0119620 | Опора |
Загрузка ...
|
|
| 11 | КЗК-12-0122300 | Колесо рулевое |
Загрузка ...
|
|
| 12 | КЗС 0119004 | Крышка |
Загрузка ...
|
|
| 13 | КЗС 0119005 | Крышка |
Загрузка ...
|
|
| 14 | КЗС 0119006 | Колпак |
Загрузка ...
|
|
| 15 | КЗС 0119015 | Крышка |
Загрузка ...
|
|
| 16 | КЗС 0119024 | Крышка |
Загрузка ...
|
|
| 17 | КЗС 0119429 | Шайба |
Загрузка ...
|
|
| 18 | КЗС 0119434 | Шайба |
Загрузка ...
|
|
| 19 | КЗС 0119434-01 | Шайба |
Загрузка ...
|
|
| 20 | КЗС 0119621 | Ось |
Загрузка ...
|
|
| 21 | КЗС 0119639 | Втулка |
Загрузка ...
|
|
| 22 | КЗС 0119641 | Ось |
Загрузка ...
|
|
| 23 | КЗС 0119809 | Втулка |
Загрузка ...
|
|
| 24 | КИС 0102468 | Шайба |
Загрузка ...
|
|
| 25 | КИС 0144608 | Ось |
Загрузка ...
|
|
| 26 | УЭС 0300053 | Ручка |
Загрузка ...
|
|
| 27 | 70-3401074Б | Вал рулевой |
Загрузка ...
|
|
| 28 | КЗК-12-0122360-01 | Крышка |
Загрузка ...
|
|
| 29 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 30 | Болт 3М10-6eх25-7796 | Болт 3М10-6eх25-7796 |
Загрузка ...
|
|
| 31 | Винт М8-6eх20-11738 | Винт |
Загрузка ...
|
|
| 32 | Винт B.М5-6eх14-17473 | Винт |
Загрузка ...
|
|
| 33 | Винт B2.М5-6eх10-17475 | Винт |
Загрузка ...
|
|
| 34 | Винт B2.М5-6eх14-17475 | Винт |
Загрузка ...
|
|
| 35 | Винт B2.М5-6eх30-17475 | Винт |
Загрузка ...
|
|
| 36 | Винт B2.М5-6eх40-17475 | Винт |
Загрузка ...
|
|
| 37 | Гайка М16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 38 | Шайба 16 65Г-6402 | Шайба 16 65Г-6402 |
Загрузка ...
|
|
| 39 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 40 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 41 | Шплинт 2,5х20– 397 | Шплинт |
Загрузка ...
|
|
| 42 | I-1-3-45х25х1,5х1,5-3057 | Пружина тарельчатая |
Загрузка ...
|
|
| 43 | I-3-3-45х25х1,5х1,5-3057 | Пружина тарельчатая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
