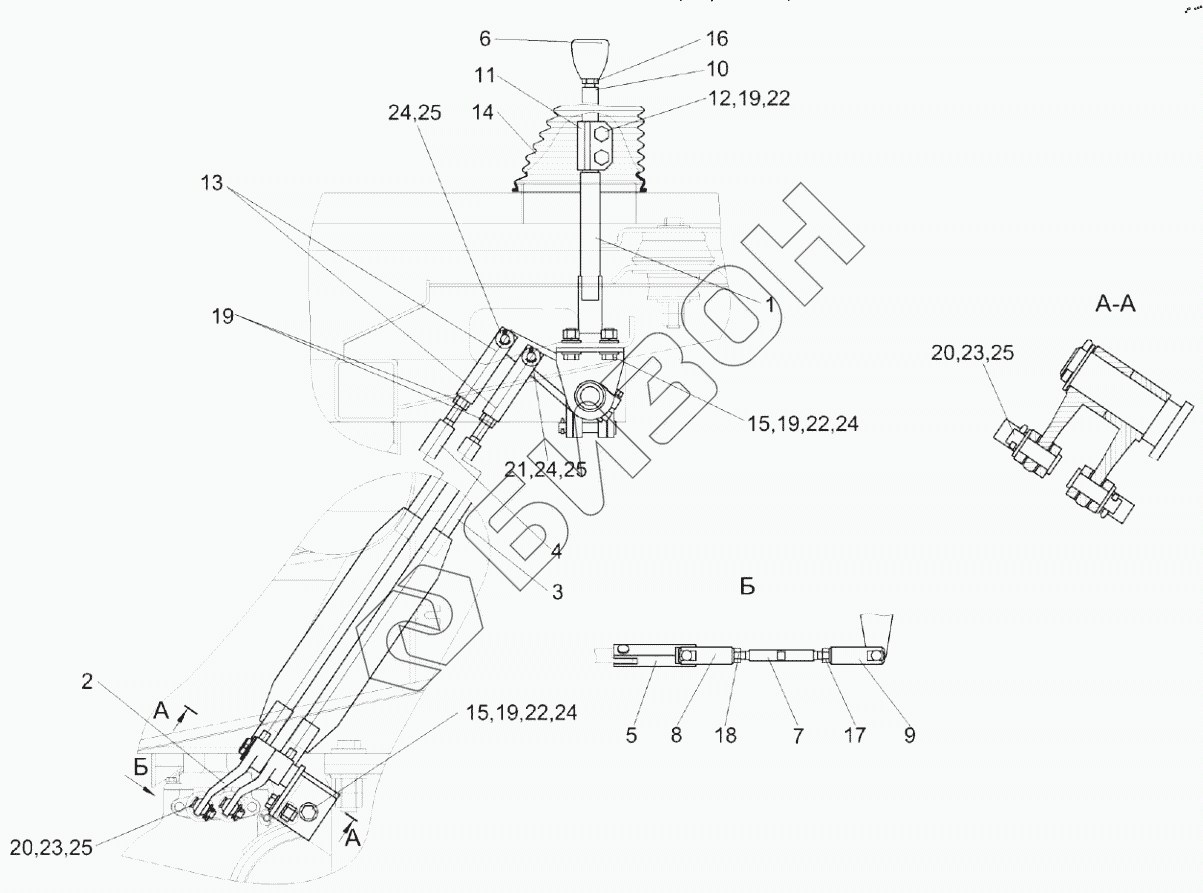

Графический каталог запасных частей к технике: Гомсельмаш ES4. Механизм управления КПП КПС-4-0119040
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
19
19
20
20
21
22
22
22
23
23
24
24
24
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0119320 | КПС-4-0119320 | Тяга |
Загрузка ...
|
|
| КПС-4-0119320-01 | КПС-4-0119320-01 | Тяга |
Загрузка ...
|
|
| КП-4-0119190 | КП-4-0119190 | Тяга |
Загрузка ...
|
|
| КПС-4-0119040 | КПС-4-0119040 | Механизм управления КПП |
Загрузка ...
|
|
| 1 | КПС-4-0119060 | Блок переключения |
Загрузка ...
|
|
| 2 | КПС-4-0119300 | Опора |
Загрузка ...
|
|
| 3 | КПС-4-0119330 | Тяга |
Загрузка ...
|
|
| 4 | КПС-4-0119330-01 | Тяга |
Загрузка ...
|
|
| 5 | КПС-4-0119615 | Вилка |
Загрузка ...
|
|
| 6 | КЗК 0119007 | Рукоятка |
Загрузка ...
|
|
| 7 | КЗК 0119608 | Тяга |
Загрузка ...
|
|
| 8 | КЗК 0119615 | Вилка |
Загрузка ...
|
|
| 9 | КЗК 0119615-01 | Вилка |
Загрузка ...
|
|
| 10 | КЗС 0119613 | Рычаг |
Загрузка ...
|
|
| 11 | КЗС 0119614 | Муфта |
Загрузка ...
|
|
| 12 | КЗС 0119648 | Болт |
Загрузка ...
|
|
| 13 | КИЛ 0119652-03 | Вилка |
Загрузка ...
|
|
| 14 | 80-6702243-А | Чехол |
Загрузка ...
|
|
| 15 | Болт М12-6eх35-7796 | Болт |
Загрузка ...
|
|
| 16 | Гайка М12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 17 | Гайка М10-LH-6G-5915 | Гайка |
Загрузка ...
|
|
| 18 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 19 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 20 | Ось 6-10 b12х32-9650 | Ось |
Загрузка ...
|
|
| 21 | Ось 6-12 b12х32-9650 | Ось |
Загрузка ...
|
|
| 22 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 24 | Шайба C.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 25 | Шплинт 3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
