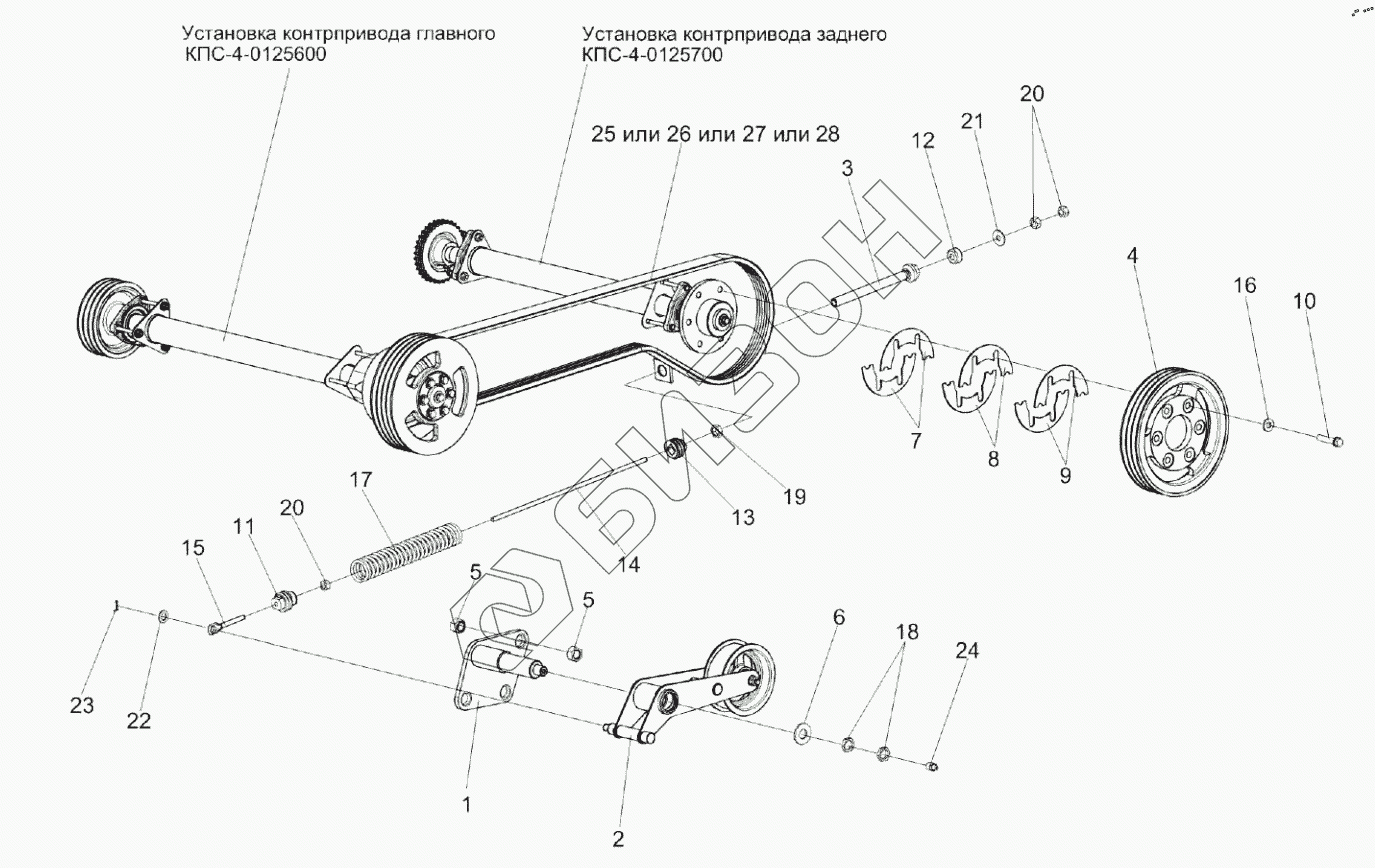

Графический каталог запасных частей к технике: Гомсельмаш ES4. Привод контрпривода заднего КПС-4-0125300А
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0125350 | КПС-4-0125350 | Пружина |
Загрузка ...
|
|
| КПС-4-0125300А | КПС-4-0125300А | Привод контрпривода заднего |
Загрузка ...
|
|
| 1 | КПС-4-0125310А | Ось |
Загрузка ...
|
|
| 2 | КПС-4-0125320А | Рычаг |
Загрузка ...
|
|
| 3 | КЗС0100660 | Винт |
Загрузка ...
|
|
| 4 | КПС-4-0100203 | Шкив |
Загрузка ...
|
|
| 5 | КВК 0130604 | Гайка |
Загрузка ...
|
|
| 6 | КВС-1-0115431 | Шайба |
Загрузка ...
|
|
| 7 | КЗК-12-0102408А | Прокладка |
Загрузка ...
|
|
| 8 | КЗК-12-0102408А-01 | Прокладка |
Загрузка ...
|
|
| 9 | КЗК-12-0102408А-02 | Прокладка |
Загрузка ...
|
|
| 10 | КЗК-12-0102602 | Болт |
Загрузка ...
|
|
| 11 | КЗК 0100103А | Пробка |
Загрузка ...
|
|
| 12 | КЗС0100002 | Амортизатор |
Загрузка ...
|
|
| 13 | КЗС 0100102 | Пробка |
Загрузка ...
|
|
| 14 | КЗС 0100628 | Шпилька |
Загрузка ...
|
|
| 15 | КЗР 0202673-02 | Зацеп |
Загрузка ...
|
|
| 16 | КЗР 0202674А | Шайба |
Загрузка ...
|
|
| 17 | ПКК 0108602 | Пружина |
Загрузка ...
|
|
| 18 | ПКК 0135665 | Гайка специальная |
Загрузка ...
|
|
| 19 | Гайка М24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 20 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 21 | Шайба С 12.01-6958 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C.18.01-11371 | Шайба |
Загрузка ...
|
|
| 23 | Шплинт 4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
|
| 24 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 25 | Ремень 3 HB 3350 La исполнение 26 | Ремень |
Загрузка ...
|
|
| 26 | Ремень 3 HB BP 3350 A | Ремень |
Загрузка ...
|
|
| 27 | Ремень 3 HB BP 3350 "K" A | Ремень |
Загрузка ...
|
|
| 28 | Ремень 3 HB 3350 La | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
