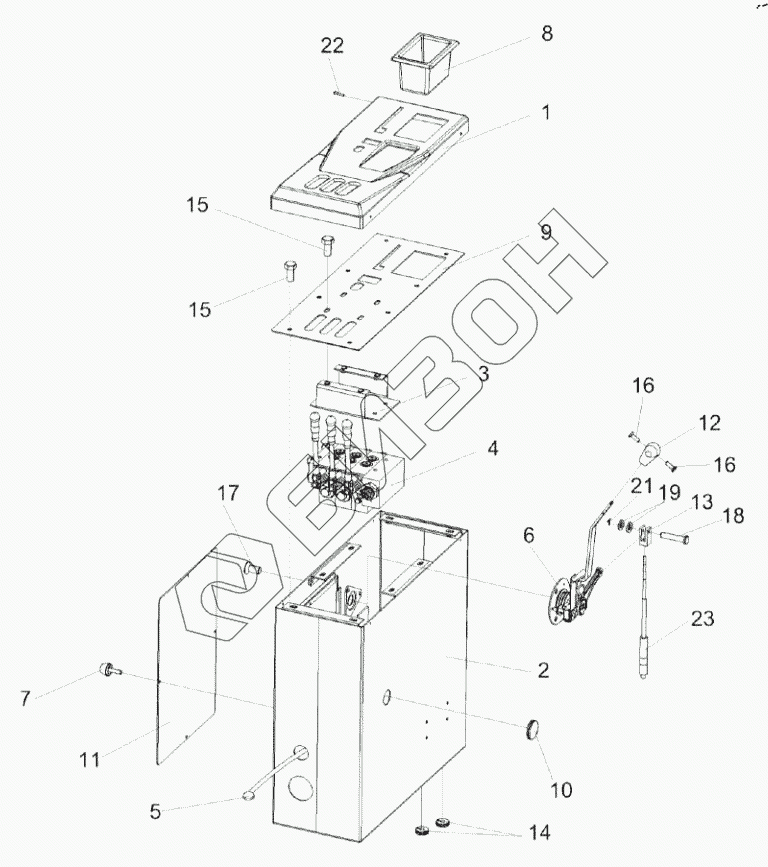

Графический каталог запасных частей к технике: Гомсельмаш ES4. Пульт управления КП-4-0119050-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0119050-01 | КП-4-0119050-01 | Пульт управления |
Загрузка ...
|
|
| 1 | КП-4-0119510-01 | Панель |
Загрузка ...
|
|
| 2 | КП-4-0119450 | Корпус |
Загрузка ...
|
|
| 3 | КП-4-0119480А | Кронштейн |
Загрузка ...
|
|
| 4 | КП-4-0600200 | Установка гидроблока |
Загрузка ...
|
|
| 5 | КП-4-0725000Б-01 | Установка электрооборудования пульта |
Загрузка ...
|
|
| 6 | КВС-1-0129420А | Рычаг |
Загрузка ...
|
|
| 7 | РСМ 10.04.20.630 | Ручка |
Загрузка ...
|
|
| 8 | КП-4-0119012 | Чашка |
Загрузка ...
|
|
| 9 | КЗК-12-0120042-01 | заглушка |
Загрузка ...
|
|
| 10 | КП-4-0119402 | Панель |
Загрузка ...
|
|
| 11 | КПС-4-0119411 | Крышка |
Загрузка ...
|
|
| 12 | УЭС 0301055 | Рукоятка |
Загрузка ...
|
|
| 13 | УЭС 0301601 | Вилка |
Загрузка ...
|
|
| 14 | УЭС 0700013 | Втулка |
Загрузка ...
|
|
| 15 | Болт М8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 16 | Винт B2.М4-6eх12-17475 | Винт |
Загрузка ...
|
|
| 17 | Винт B2.М8-6eх16-17475 | Винт |
Загрузка ...
|
|
| 18 | Ось 6-6 b12х30-9650 | Ось |
Загрузка ...
|
|
| 19 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 20 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 21 | Шплинт 1,6х16-397 | Шплинт 1,6х16-397 |
Загрузка ...
|
|
| 22 | Шуруп 3,5х16 | Шуруп |
Загрузка ...
|
|
| 23 | 112-075-029000 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
