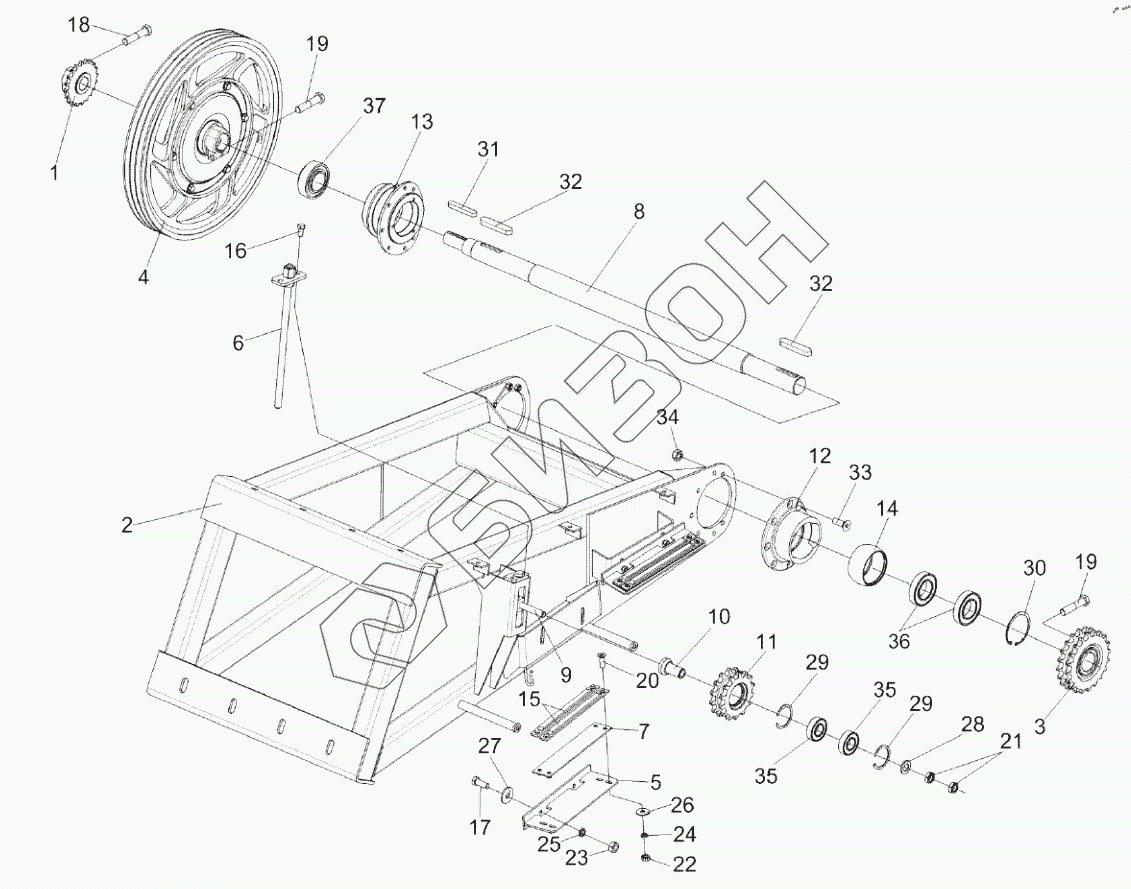

Графический каталог запасных частей к технике: Гомсельмаш ES4. Рамка навески КП-4-0503100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0503050 | КПС-4-0503050 | Корпус |
Загрузка ...
|
|
| КП-4-0503100 | КП-4-0503100 | Рамка навески |
Загрузка ...
|
|
| КЗК-12-1800090А | КЗК-12-1800090А | Успокоитель |
Загрузка ...
|
|
| КПС-4-0503060 | КПС-4-0503060 | Корпус |
Загрузка ...
|
|
| КЗК-12-1800040 | КЗК-12-1800040 | Звездочка |
Загрузка ...
|
|
| 1 | КПС-4-0125540А-01 | Звездочка |
Загрузка ...
|
|
| 2 | КП-4-0503010 | Рамка |
Загрузка ...
|
|
| 3 | КПС-4-0503080А | Звездочка |
Загрузка ...
|
|
| 4 | КЗК 1873100 | Муфта предохранительная |
Загрузка ...
|
|
| 5 | КЗК-12-1800180 | Уголок |
Загрузка ...
|
|
| 6 | КЗР 1915000 | Болт регулировочный |
Загрузка ...
|
|
| 7 | КЗК-12-1800477А | Пластина |
Загрузка ...
|
|
| 8 | КПС-4-0503601А | Вал |
Загрузка ...
|
|
| 9 | КГК 1200604 | Ось |
Загрузка ...
|
|
| 10 | КГК 1200605 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-12-1800615 | Звездочка |
Загрузка ...
|
|
| 12 | КЗК 1873202 | Фланец |
Загрузка ...
|
|
| 13 | КЗК 1873203 | Фланец |
Загрузка ...
|
|
| 14 | КЗК 1873614 | Втулка |
Загрузка ...
|
|
| 15 | КПК 0100006 | Успокоитель |
Загрузка ...
|
|
| 16 | Болт М8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 17 | Болт М10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 18 | Болт М12-6eх45-7796 | Болт |
Загрузка ...
|
|
| 19 | Болт М12-6eх55-7796 | Болт |
Загрузка ...
|
|
| 20 | Винт B2.М8-6eх25-17475 | Винт |
Загрузка ...
|
|
| 21 | Гайка М16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 22 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 23 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба A 8.01-6958 | Шайба |
Загрузка ...
|
|
| 27 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 28 | Шайба C.16.01-11371 | Шайба |
Загрузка ...
|
|
| 29 | Кольцо В52-13941 | Кольцо В52-13941 |
Загрузка ...
|
|
| 30 | Кольцо В90-13943 | Кольцо |
Загрузка ...
|
|
| 31 | Шпонка 10х8х63-23360 | Шпонка |
Загрузка ...
|
|
| 32 | Шпонка 14х9х70-23360 | Шпонка |
Загрузка ...
|
|
| 33 | Винт М10х30-8.8 DIN 7991 | Винт |
Загрузка ...
|
|
| 34 | Гайка М10-8 DIN 980 | Гайка |
Загрузка ...
|
|
| 35 | Подшипник 180205-8882 | Подшипник 180205-8882 |
Загрузка ...
|
|
| 36 | Подшипник 180210-8882 | Подшипник |
Загрузка ...
|
|
| 37 | Подшипник 680210А2НК7С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
