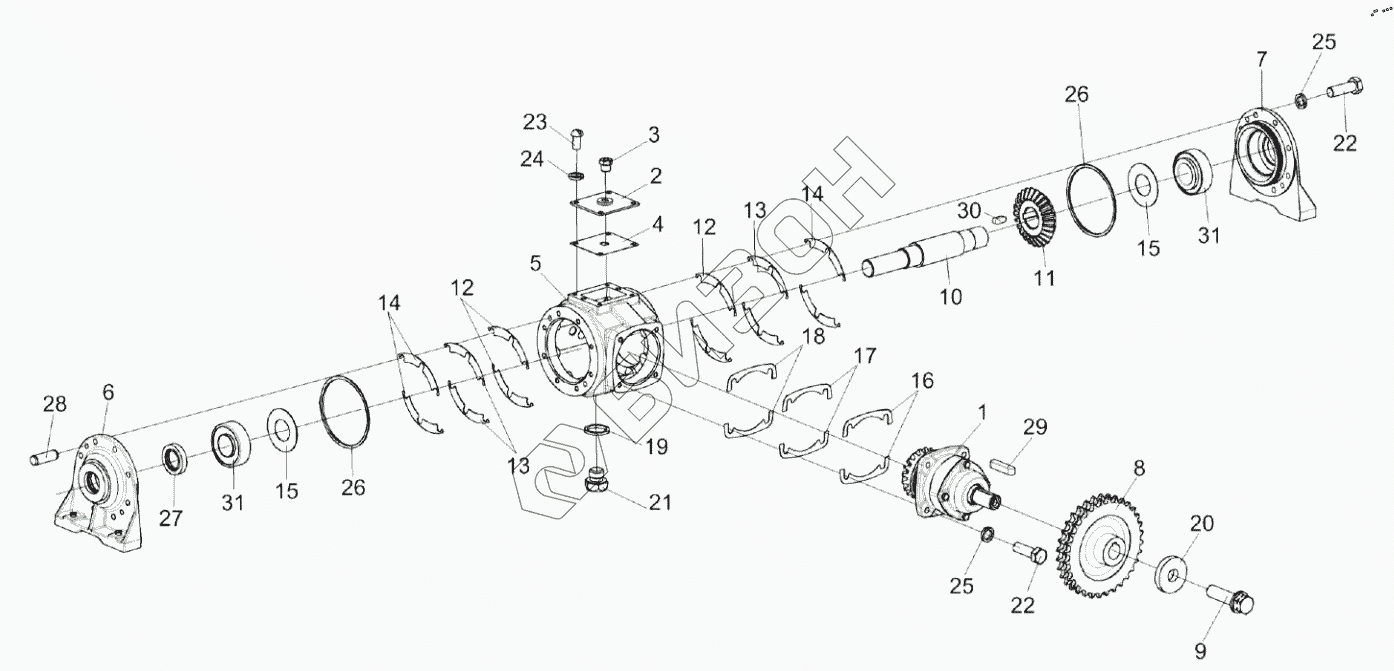

Графический каталог запасных частей к технике: Гомсельмаш ES4. Редуктор КПС-4-0102700А
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
22
23
24
25
25
26
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0102700А | КПС-4-0102700А | Редуктор |
Загрузка ...
|
|
| КПС-4-0102730 | КПС-4-0102730 | Корпус подшипника |
Загрузка ...
|
|
| КПС-4-0102750 | КПС-4-0102750 | Вал ведомый |
Загрузка ...
|
|
| 1 | КПС-4-0102710 | Стакан |
Загрузка ...
|
|
| 2 | КПС-4-0102920 | Крышка |
Загрузка ...
|
|
| 3 | КУЖ 0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 4 | КПС-4-0102004 | Прокладка |
Загрузка ...
|
|
| 5 | КПС-4-0102105 | Корпус |
Загрузка ...
|
|
| 6 | КПС-4-0102106 | Корпус подшипника |
Загрузка ...
|
|
| 7 | КПС-4-0102106-01 | Корпус подшипника |
Загрузка ...
|
|
| 8 | КПС-4-0102609 | Звездочка |
Загрузка ...
|
|
| 9 | КПС-4-0102626 | Болт |
Загрузка ...
|
|
| 10 | КПС-4-0102632 | Вал |
Загрузка ...
|
|
| 11 | КПС-4-0102666 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | КПС-4-0108463 | Прокладка |
Загрузка ...
|
|
| 13 | КПС-4-0108463-01 | Прокладка |
Загрузка ...
|
|
| 14 | КПС-4-0108463-02 | Прокладка |
Загрузка ...
|
|
| 15 | КПС-4-0108465 | Кольцо |
Загрузка ...
|
|
| 16 | КПС-4-0108499 | Прокладка |
Загрузка ...
|
|
| 17 | КПС-4-0108499-01 | Прокладка |
Загрузка ...
|
|
| 18 | КПС-4-0108499-02 | Прокладка |
Загрузка ...
|
|
| 19 | КИС 0118005 | Прокладка |
Загрузка ...
|
|
| 20 | КЗР 0221417-01 | Шайба |
Загрузка ...
|
|
| 21 | КУЖ 0110615 | Пробка |
Загрузка ...
|
|
| 22 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 23 | Винт B.М6-6eх12-17473 | Винт |
Загрузка ...
|
|
| 24 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Кольцо 099-105-36-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 27 | Манжета 1.2-30х52-1-8752 | Манжета |
Загрузка ...
|
|
| 28 | Штифт 8х24-3128 | Штифт |
Загрузка ...
|
|
| 29 | Шпонка 8х7х36-23360 | Шпонка |
Загрузка ...
|
|
| 30 | Шпонка 10х8х25-23360 | Шпонка |
Загрузка ...
|
|
| 31 | Подшипник 33207/Q | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
