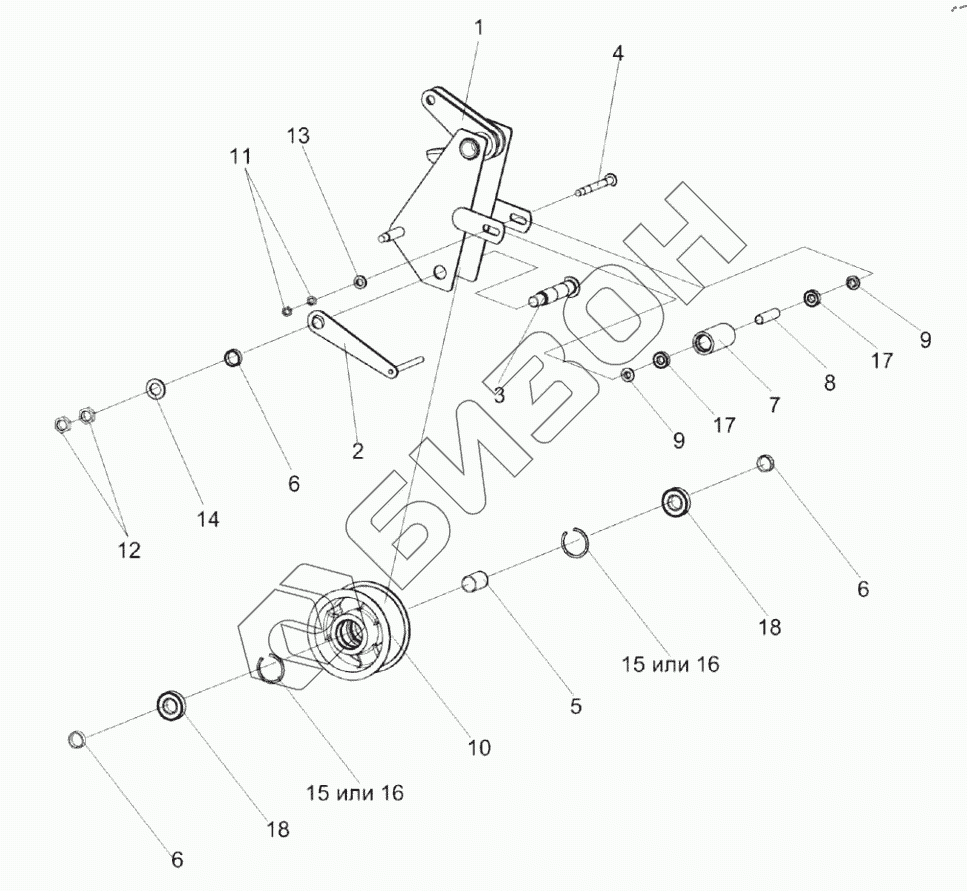

Графический каталог запасных частей к технике: Гомсельмаш ES4. Рычаг КПС-4-0125010
1
2
3
4
5
6
6
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК 0220080А | КЗК 0220080А | Ролик |
Загрузка ...
|
|
| КЗК 0220200 | КЗК 0220200 | Успокоитель |
Загрузка ...
|
|
| КПС-4-0125010 | КПС-4-0125010 | Рычаг |
Загрузка ...
|
|
| 1 | КПС-4-0125020 | Рычаг |
Загрузка ...
|
|
| 2 | КПС-4-0125030 | Серьга |
Загрузка ...
|
|
| 3 | КПС-4-0125603 | Ось |
Загрузка ...
|
|
| 4 | КЗК 0220608 | Болт |
Загрузка ...
|
|
| 5 | КЗК 0220803-01 | Втулка |
Загрузка ...
|
|
| 6 | КЗК 0220803-02 | Втулка |
Загрузка ...
|
|
| 7 | КЗК 0220807 | Ролик |
Загрузка ...
|
|
| 8 | КЗК 0220809 | Труба |
Загрузка ...
|
|
| 9 | КЗК-12-0220614 | Втулка |
Загрузка ...
|
|
| 10 | КИЛ 0810102-03 | Ролик |
Загрузка ...
|
|
| 11 | Гайка М14-6G-2526 | Гайка |
Загрузка ...
|
|
| 12 | Гайка М24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 13 | Шайба C.14х5.01-11371 | Шайба |
Загрузка ...
|
|
| 14 | Шайба C.24.01-11371 | Шайба |
Загрузка ...
|
|
| 15 | Кольцо В62-13941 | Кольцо В62-13941 |
Загрузка ...
|
|
| 16 | Кольцо В62-13943 | Кольцо В62-13943 |
Загрузка ...
|
|
| 17 | Подшипник 80202-7242 | Подшипник |
Загрузка ...
|
|
| 18 | Подшипник 180206 С17-8882 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
