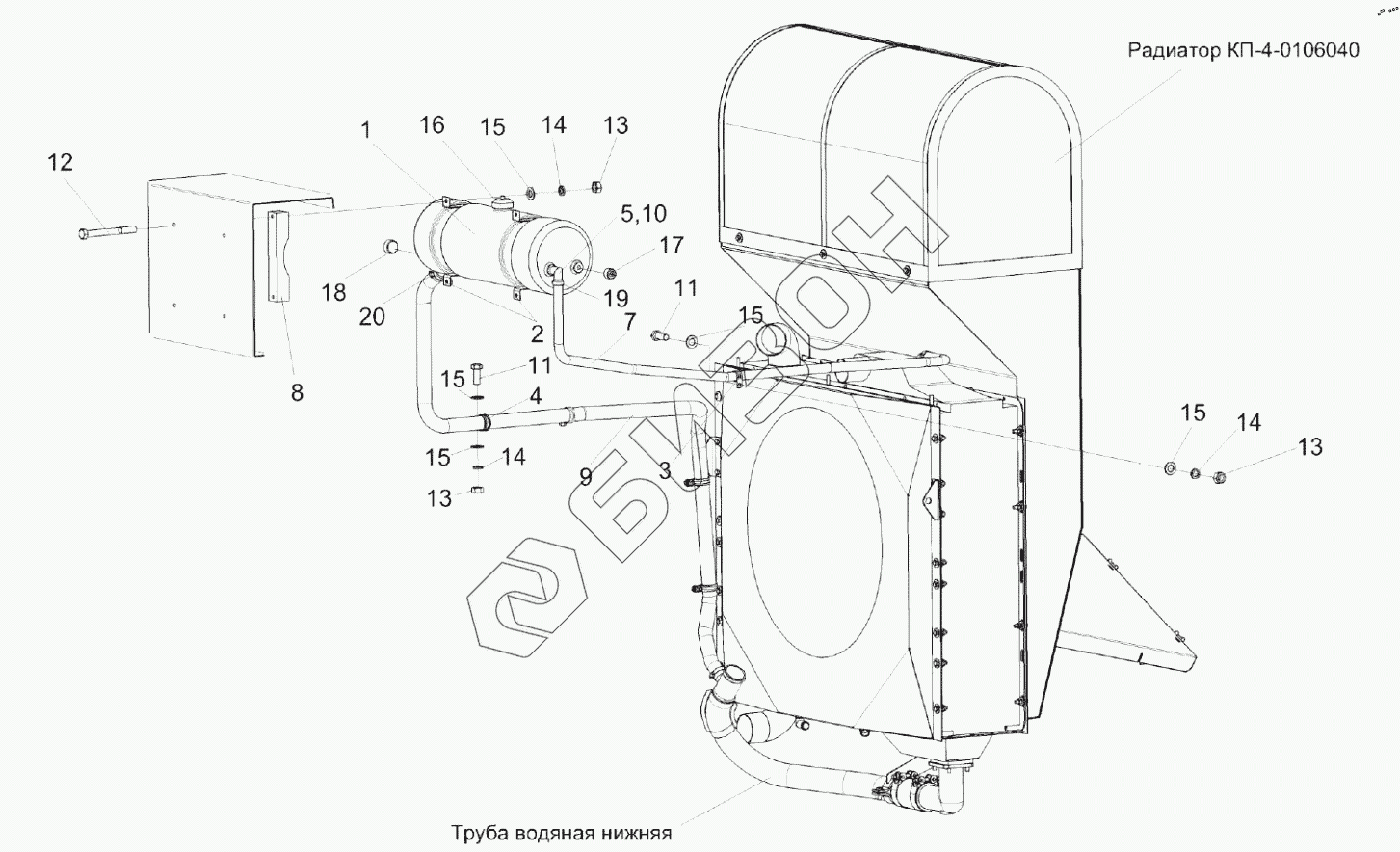

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка бачка расширительного КП-4-0106070
1
2
3
4
5
7
8
9
10
11
11
12
13
13
13
14
14
14
15
15
15
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0106070 | КП-4-0106070 | Установка бачка расширительного |
Загрузка ...
|
|
| 1 | КЗК-8К-0106600 | Бачок расширительный |
Загрузка ...
|
|
| 2 | КЗК 0106130 | Хомут |
Загрузка ...
|
|
| 3 | КГС 0115770-02 | Хомут |
Загрузка ...
|
|
| 4 | КГС 0115770-05 | Хомут |
Загрузка ...
|
|
| 5 | КЗК-12-3-0106500 | Угольник |
Загрузка ...
|
|
| 7 | КГС-1-0116008 | Рукав |
Загрузка ...
|
|
| 8 | КЗС 0106017 | Опора |
Загрузка ...
|
|
| 9 | КПС-4-0600001 | Рукава 25х35-1,6-10362 |
Загрузка ...
|
|
| 10 | УЭС-3-0400006 | Дроссель |
Загрузка ...
|
|
| 11 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 12 | Болт М8-6eх75-7796 | Болт |
Загрузка ...
|
|
| 13 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 14 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 15 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 16 | А21.01.270-2 | Пробка |
Загрузка ...
|
|
| 17 | Пробка 2-КГ 1/4" | Пробка 2-КГ 1/4" |
Загрузка ...
|
|
| 18 | Пробка 2-КГ 3/8" | Пробка |
Загрузка ...
|
|
| 19 | Хомут червячный TORRO 16-27/9 C7W2 | Хомут червячный |
Загрузка ...
|
|
| 20 | Хомут червячный TORRO 25-40/9 C7W2 | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
