Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка бака масляного КП-4-0127000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16

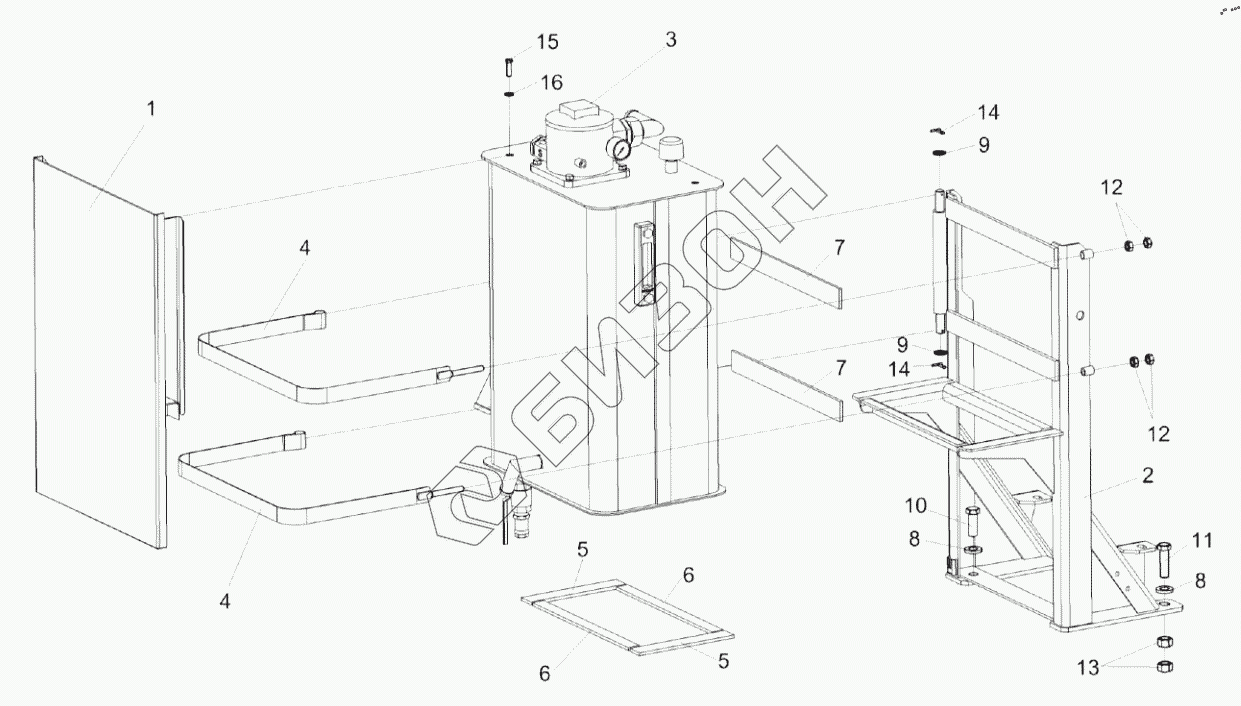

Позиция на иллюстрации Заводской номер детали Название детали Цена
КП-4-0127000 КП-4-0127000 Установка бака масляного
Загрузка ...
1 КПС-4-0127020 Ограждение
Загрузка ...
2 КПС-4-0127100А Стойка
Загрузка ...
3 КП-4-0600010А Бак масляный
Загрузка ...
4 КПС-4-0601050 Хомут
Загрузка ...
5 КПС-4-0127001 Пластина
Загрузка ...
6 КПС-4-0127002 Пластина
Загрузка ...
7 КПС-4-0127003 Пластина
Загрузка ...
8 КВС-1-0148627 Шайба
Загрузка ...
9 КУЖ 0110401 Шайба
Загрузка ...
10 Болт М16-6eх45-7796 Болт
Загрузка ...
11 Болт М16-6eх55-7796 Болт
Загрузка ...
12 Гайка М10-6G-5915 Гайка М10-6G-5915
Загрузка ...
13 Гайка М16-6G-5915 Гайка М16-6G-5915
Загрузка ...
14 Шплинт 4х25-397 Шплинт 4х25-397
Загрузка ...
15 Болт М10-6eх16-7796 Болт
Загрузка ...
16 Шайба 10 65Г-6402 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
