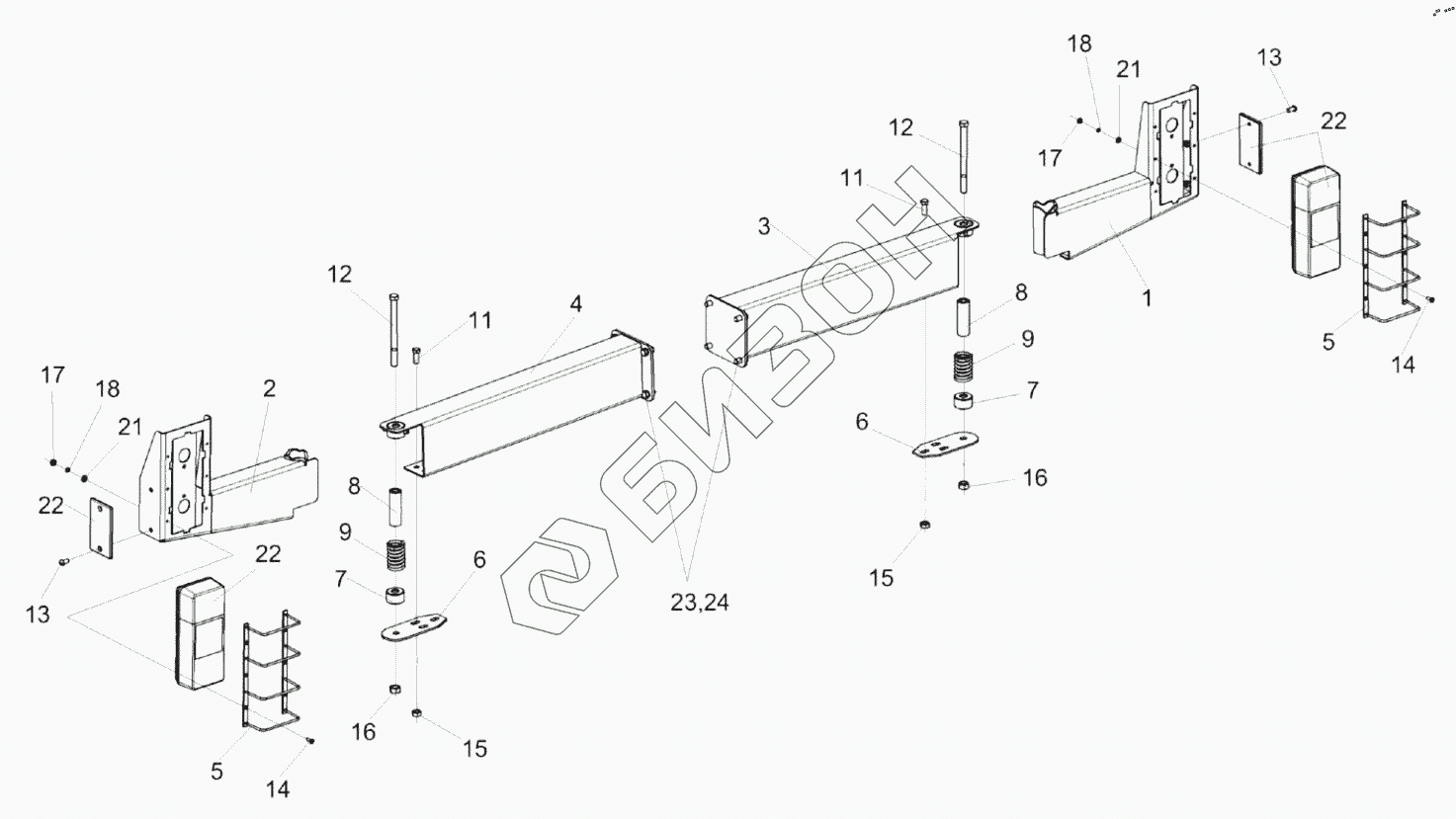

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка балки габаритной КП-4-0115000
1
2
3
4
5
5
6
6
7
7
8
8
9
9
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
21
21
22
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0115010 | КП-4-0115010 | Балка габаритная |
Загрузка ...
|
|
| КП-4-0115010-01 | КП-4-0115010-01 | Балка габаритная |
Загрузка ...
|
|
| КП-4-0115000 | КП-4-0115000 | Установка балки габаритной |
Загрузка ...
|
|
| 1 | КП-6-0115020 | Кронштейн |
Загрузка ...
|
|
| 2 | КП-6-0115020-01 | Кронштейн |
Загрузка ...
|
|
| 3 | КПС-5-0115050 | Кронштейн |
Загрузка ...
|
|
| 4 | КПС-5-0115050-01 | Кронштейн |
Загрузка ...
|
|
| 5 | КЗР 0392020 | Решетка |
Загрузка ...
|
|
| 6 | КП-6-0115404 | Пластина |
Загрузка ...
|
|
| 7 | КПС-5-0115601 | Втулка |
Загрузка ...
|
|
| 8 | КПС-5-0115801 | Трубка |
Загрузка ...
|
|
| 9 | КЗК-812-0156602 | Пружина наружная |
Загрузка ...
|
|
| 11 | Болт DIN 6921-М10х20-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 12 | Болт М12-6eх140-7796 | Болт |
Загрузка ...
|
|
| 13 | Винт B.М6-6eх12-17473 | Винт |
Загрузка ...
|
|
| 14 | Винт B2.М4-6eх12-17475 | Винт |
Загрузка ...
|
|
| 15 | Гайка DIN 6923 М10-8-A-A3G | Гайка |
Загрузка ...
|
|
| 16 | Гайка DIN 6923 М12-8-A-A3G | Гайка |
Загрузка ...
|
|
| 17 | Гайка М4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 18 | Шайба 4 65Г-6402 | Шайба 4 65Г – 6402 |
Загрузка ...
|
|
| 21 | Шайба C.4.01-11371 | Шайба |
Загрузка ...
|
|
| 22 | 3212.3731 | Световозвращатель |
Загрузка ...
|
|
| 23 | Болт DIN 6921-М10х20-8.8-A-A3G | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
