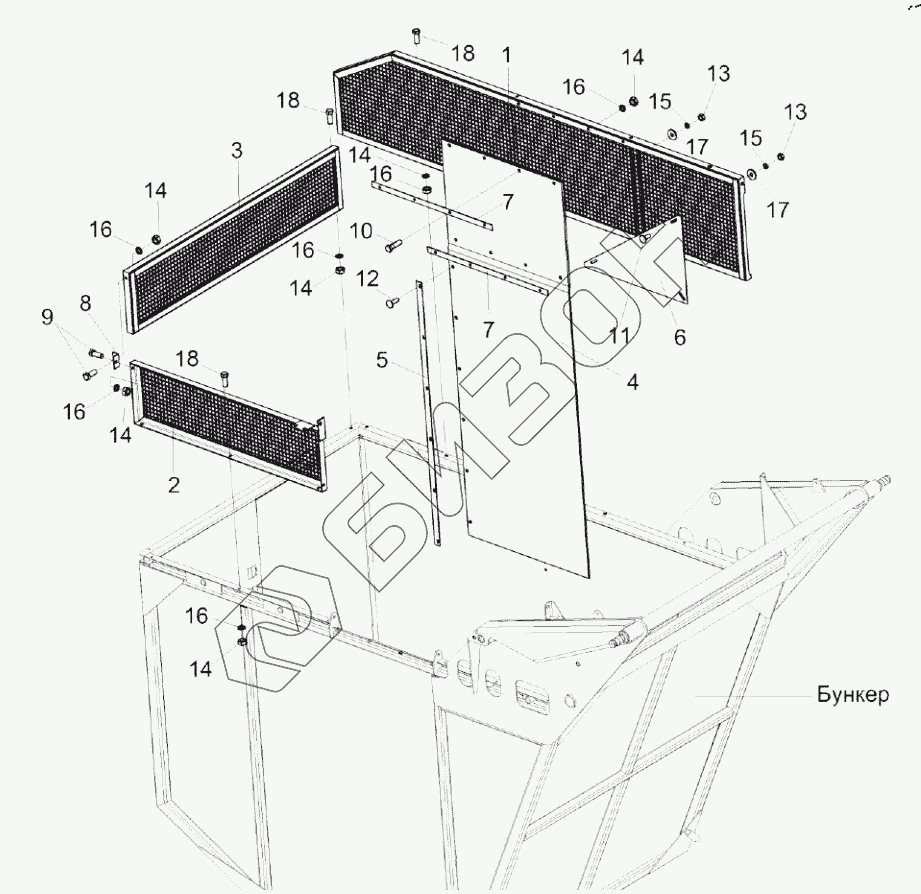

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка бункера КП-4-0105000Б
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
14
14
14
14
14
15
15
16
16
16
16
16
16
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0105000Б | КП-4-0105000Б | Установка бункера |
Загрузка ...
|
|
| 1 | KП-4-0105160 | Надставка |
Загрузка ...
|
|
| 2 | КП-4-0105190 | Надставка |
Загрузка ...
|
|
| 3 | КПС-4-0105170А | Надставка |
Загрузка ...
|
|
| 4 | KП-4-0105001 | Пластина |
Загрузка ...
|
|
| 5 | КП-4-0105423 | Планка |
Загрузка ...
|
|
| 6 | KП-4-0105080 | Стенка |
Загрузка ...
|
|
| 7 | КПС-4-0105427А | Планка |
Загрузка ...
|
|
| 8 | КПС-4-0105717 | Уголок |
Загрузка ...
|
|
| 9 | Болт М10-6eХ20-7796 | Болт М10-6eХ20-7796 |
Загрузка ...
|
|
| 10 | Болт М10-6eХ35-7796 | Болт |
Загрузка ...
|
|
| 11 | Болт М8-6eХ20-7802 | Болт М8-6eХ20-7802 |
Загрузка ...
|
|
| 12 | Болт М8-6eХ25-7802 | Болт |
Загрузка ...
|
|
| 13 | Гайка DIN 6923 M8-8-A-A3G | Гайка |
Загрузка ...
|
|
| 14 | Гайка DIN 6923 M10-8-A-A3G | Гайка |
Загрузка ...
|
|
| 15 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба C 8.01-6958 | Шайба |
Загрузка ...
|
|
| 18 | Болт DIN 6921-M10x20-8.8-A-A3G | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
