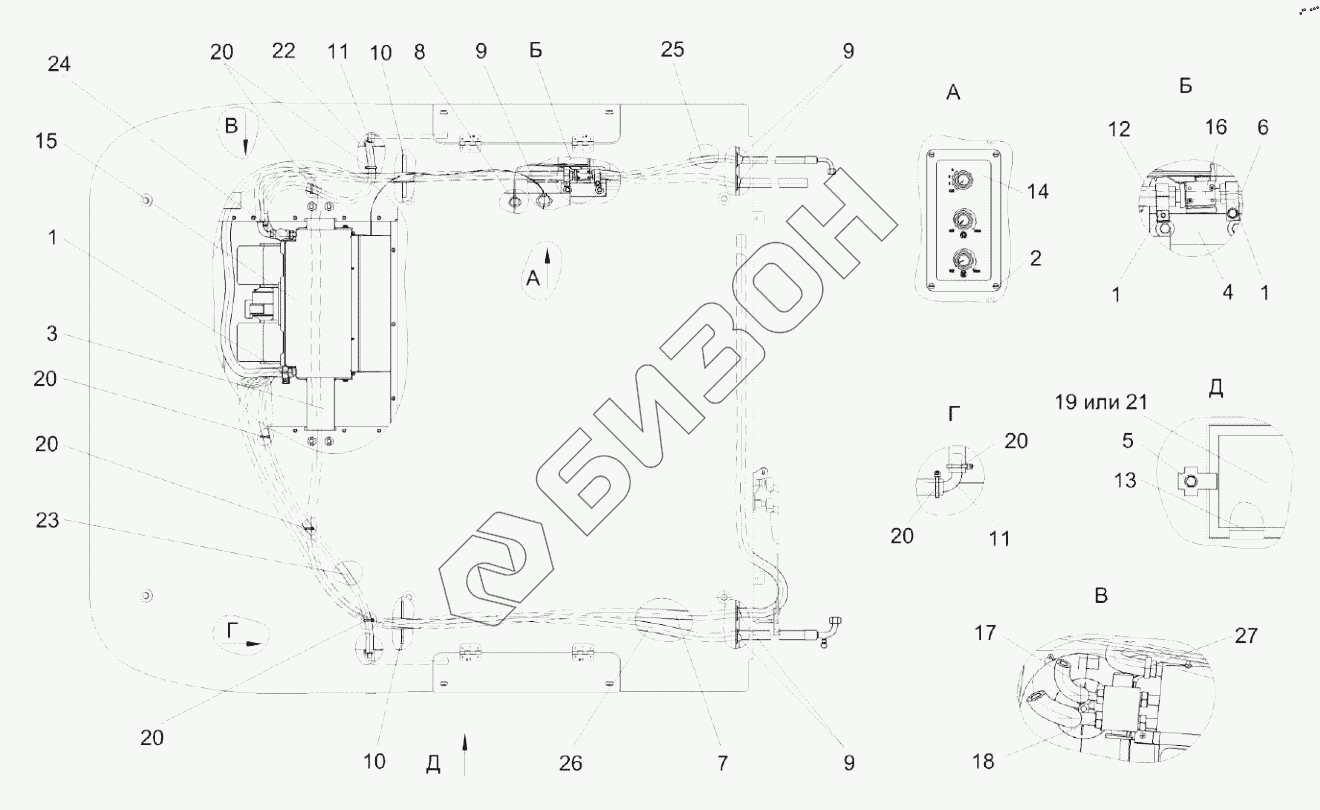

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка испарителя КП-4-0121020
1
1
1
2
3
4
5
6
7
8
9
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0121020 | КП-4-0121020 | Установка испарителя |
Загрузка ...
|
|
| 1 | А 23.02.260 | Хомут |
Загрузка ...
|
|
| 2 | КЗК-5-0113050 | Установка блока управления |
Загрузка ...
|
|
| 3 | КЗК-8-3-0113060 | Установка блока испарительно-отопительного |
Загрузка ...
|
|
| 4 | КЗК-8-3-0113070 | Установка крана отопителя |
Загрузка ...
|
|
| 5 | КЗК-8-3-0113100 | Установка прижима |
Загрузка ...
|
|
| 6 | КВК 0121005 | Шланг |
Загрузка ...
|
|
| 7 | КВС-2-0121003 | Шланг |
Загрузка ...
|
|
| 8 | КГС 0120032 | Втулка |
Загрузка ...
|
|
| 9 | КГС 0120032-01 | Втулка |
Загрузка ...
|
|
| 10 | КЗК-12-0131001 | Уплотнение |
Загрузка ...
|
|
| 11 | КЗК-1420-0113803 | Угольник |
Загрузка ...
|
|
| 12 | РНД 0160012-91 | Рукав |
Загрузка ...
|
|
| 13 | КВК 0121009 | Уплотнитель |
Загрузка ...
|
|
| 14 | 99-078600-00 | Блок управления |
Загрузка ...
|
|
| 15 | 03-132000-25 | Испарительно-отопительный блок со жгутом в сборе |
Загрузка ...
|
|
| 16 | 10-100671-10 | Кран отопителя |
Загрузка ...
|
|
| 17 | 5/8 08-003501-00 | Кольцо |
Загрузка ...
|
|
| 18 | 7/8 08-003503-00 | Кольцо |
Загрузка ...
|
|
| 19 | ПВ-470 | Фильтр приточного воздуха ПВ-470 |
Загрузка ...
|
|
| 20 | Лента стяжная зубчатая | Лента стяжная зубчатая |
Загрузка ...
|
|
| 21 | В4704 | Элемент фильтрующий |
Загрузка ...
|
|
| 22 | 08-070025-00 | Трубка |
Загрузка ...
|
|
| 23 | 08-070028-00 | Трубка |
Загрузка ...
|
|
| 24 | 08-000010-00 | Уплотнение |
Загрузка ...
|
|
| 25 | 05-0700163-00 | Хладонопровод |
Загрузка ...
|
|
| 26 | 05-0700164-00 | Хладонопровод |
Загрузка ...
|
|
| 27 | TORRO 16-27/9 C7W2 | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
