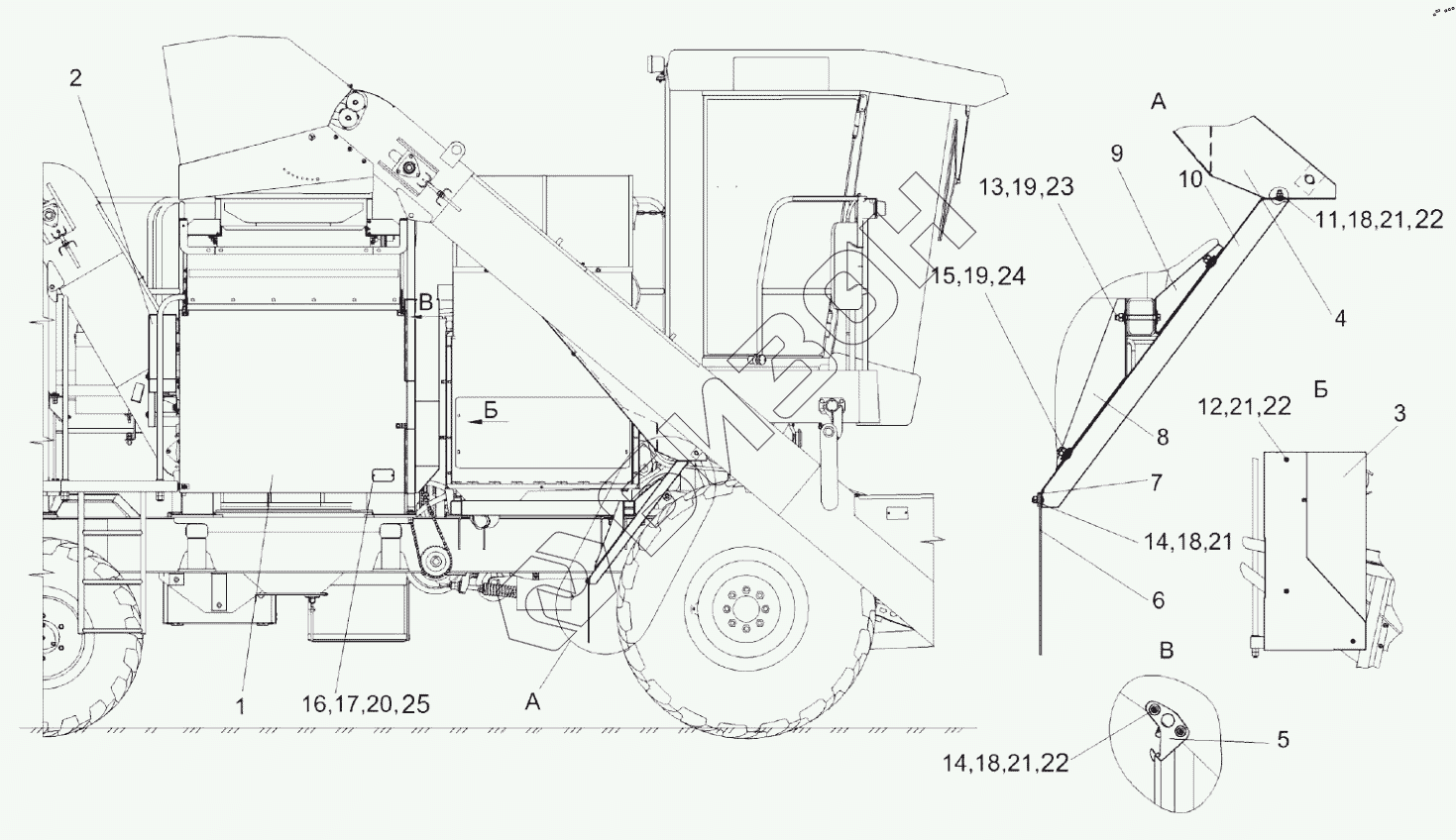

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка капотов КП-4-0128000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
18
19
19
20
21
21
21
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0128000 | КП-4-0128000 | Установка капотов |
Загрузка ...
|
|
| 1 | КП-4-0128500 | Щиток |
Загрузка ...
|
|
| 2 | КП-4-0128600Б | Ограждение |
Загрузка ...
|
|
| 3 | КП-4-0128700 | Щиток |
Загрузка ...
|
|
| 4 | КП-4-0128720 | Щиток |
Загрузка ...
|
|
| 5 | КПС-4-0114406А-01 | Кронштейн |
Загрузка ...
|
|
| 6 | КПС-4-0128001-01 | Брызговик |
Загрузка ...
|
|
| 7 | КПС-4-0128412-01 | Планка |
Загрузка ...
|
|
| 8 | КПС-4-0128413 | Кронштейн |
Загрузка ...
|
|
| 9 | КПС-4-0128414 | Кронштейн |
Загрузка ...
|
|
| 10 | КПС-4-0128415 | Щиток |
Загрузка ...
|
|
| 11 | КЗК-7-0203601 | Болт |
Загрузка ...
|
|
| 12 | Болт DIN 6921-M8x20-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 13 | Болт М10-6eх85-7796 | Болт |
Загрузка ...
|
|
| 14 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 15 | Болт М10-6eх25-7802 | Болт |
Загрузка ...
|
|
| 16 | Винт B.М6-6eх12-17473 | Винт |
Загрузка ...
|
|
| 17 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 18 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 19 | Гайка DIN 6923 M10-8-A-A3G | Гайка |
Загрузка ...
|
|
| 20 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 23 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 24 | Шайба C.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 25 | 3212.3731 | Световозвращатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
