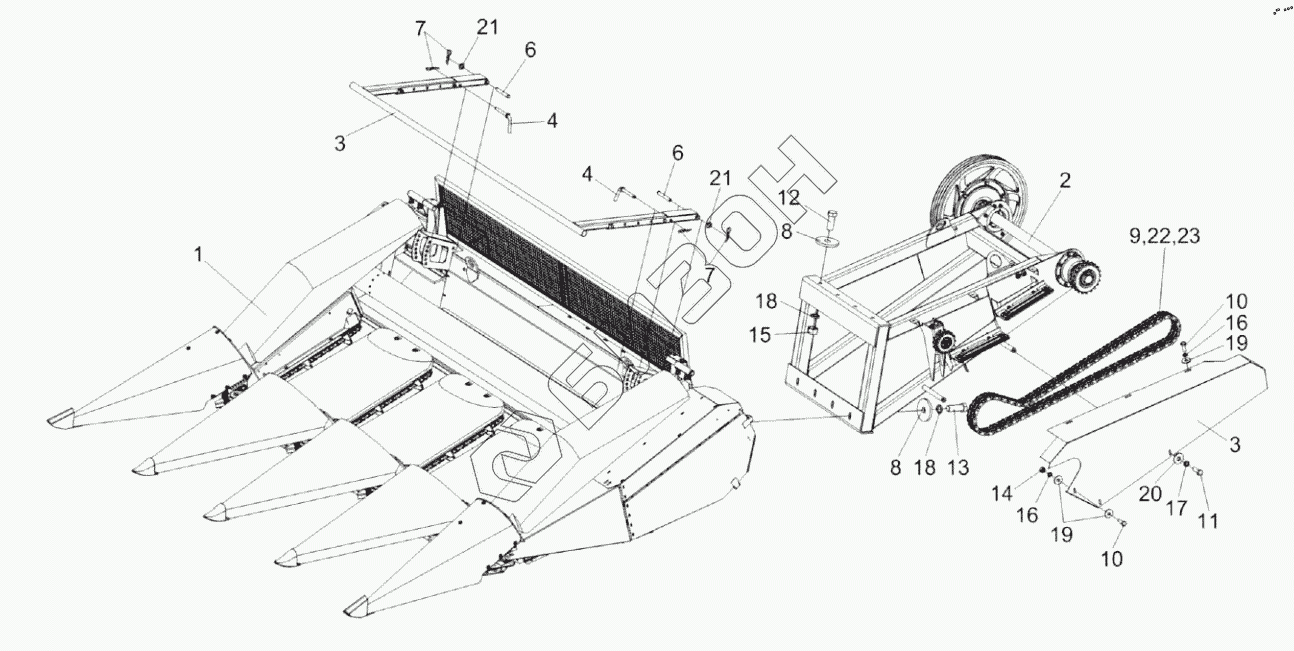

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка початкоотделителя КП-4-0500000
1
2
3
3
4
4
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
16
17
18
18
19
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0500000 | КП-4-0500000 | Установка початкоотделителя |
Загрузка ...
|
|
| 1 | КП-4-0500100 | Початкоотделитель |
Загрузка ...
|
|
| 2 | КП-4-0503100 | Рамка навески |
Загрузка ...
|
|
| 3 | КП-4-0500090 | Наклонитель |
Загрузка ...
|
|
| 4 | КПС-5-0500130 | Засов |
Загрузка ...
|
|
| 5 | КПС-4-0500424 | Ограждение |
Загрузка ...
|
|
| 6 | КПС-5-0500612 | Ось |
Загрузка ...
|
|
| 7 | А 61.07.001 | Шплинт |
Загрузка ...
|
|
| 8 | КПК 0104404 | Шайба |
Загрузка ...
|
|
| 9 | ЦЕП 0000041 | Цепь |
Загрузка ...
|
|
| 10 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 11 | Болт М10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 12 | Болт М16-6eх40-7796 | Болт |
Загрузка ...
|
|
| 13 | Болт М16-6eх45-7796 | Болт |
Загрузка ...
|
|
| 14 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | Гайка М16-6H-5915 | Гайка |
Загрузка ...
|
|
| 16 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба 16Т 65Г-6402 | Шайба 16Т 65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 20 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 21 | Шайба С.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 22 | 16 А-2 ISO 606 | Звено |
Загрузка ...
|
|
| 23 | 16 А-2 ISO 606 | Звено |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
