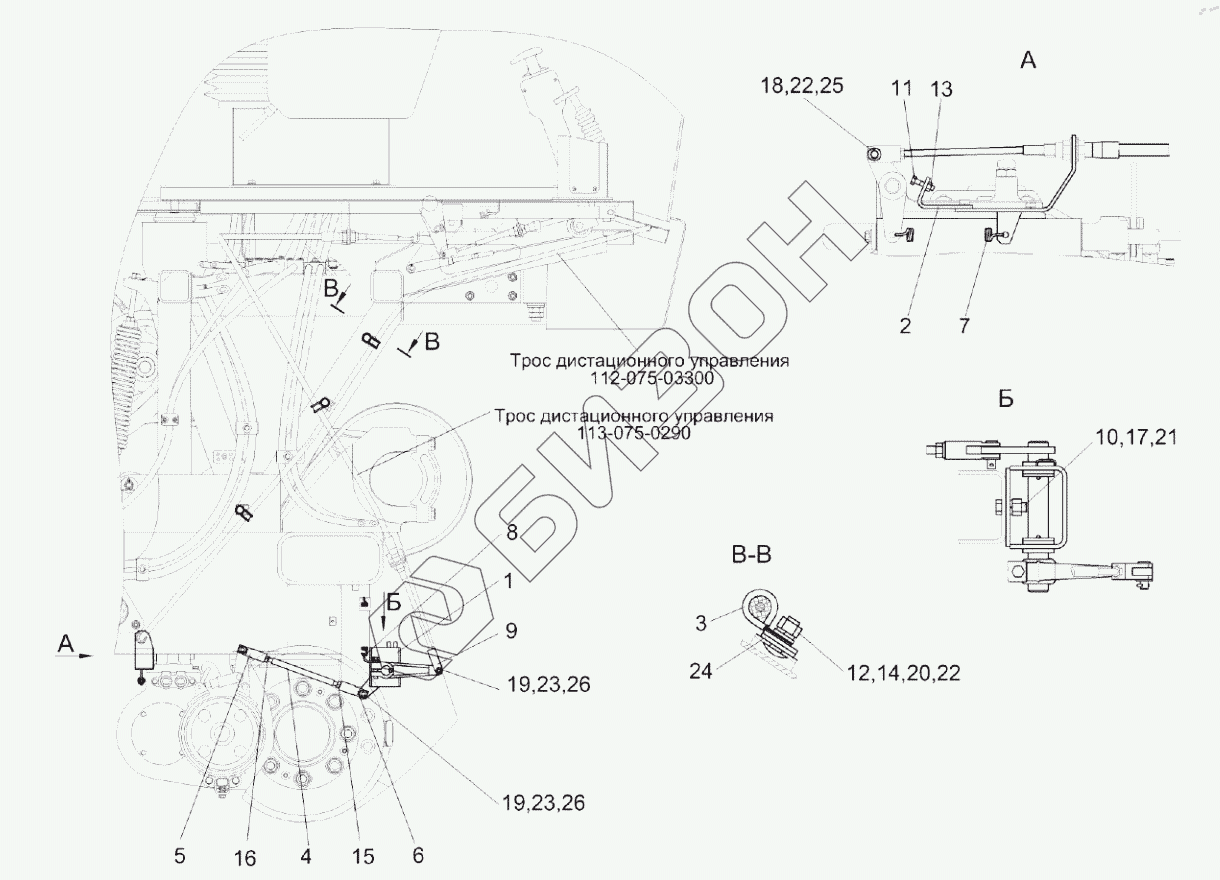

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка приводов КПС-4-0119610
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0119200 | КПС-4-0119200 | Тяга |
Загрузка ...
|
|
| КЗК 0119990 | КЗК 0119990 | Кронштейн |
Загрузка ...
|
|
| КПС-4-0119610 | КПС-4-0119610 | Установка приводов |
Загрузка ...
|
|
| 1 | КПС-4-0119210 | Опора |
Загрузка ...
|
|
| 2 | КЗК 0119710А | Кронштейн |
Загрузка ...
|
|
| 3 | КЗР 0700800-05 | Хомут |
Загрузка ...
|
|
| 4 | КПС-4-0119604 | Тяга |
Загрузка ...
|
|
| 5 | КЗК 0119615 | Вилка |
Загрузка ...
|
|
| 6 | КЗК 0119615-01 | Вилка |
Загрузка ...
|
|
| 7 | КИС 0106659А | Пружина |
Загрузка ...
|
|
| 8 | РСМ 10.04.13.606Б | Пружина |
Загрузка ...
|
|
| 9 | УЭС 0300686-01 | Вилка |
Загрузка ...
|
|
| 10 | Болт М12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 11 | Болт М6-6eх25-7798 | Болт |
Загрузка ...
|
|
| 12 | Болт М8-6eх25-7802 | Болт |
Загрузка ...
|
|
| 13 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 14 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | Гайка М10-LH-6H-5915 | Гайка |
Загрузка ...
|
|
| 16 | Гайка М10-6H-5915 | Гайка |
Загрузка ...
|
|
| 17 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 18 | Ось 6-8 b12х30-9650 | Ось |
Загрузка ...
|
|
| 19 | Ось 6-10 b12х30-9650 | Ось |
Загрузка ...
|
|
| 20 | Шайба 8 65Г-6402 | Шайба 8 65Г- 6402 |
Загрузка ...
|
|
| 21 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 23 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 24 | Шайба C.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 25 | Шплинт 2х16-397 | Шплинт 2х16-397 |
Загрузка ...
|
|
| 26 | Шплинт 3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
