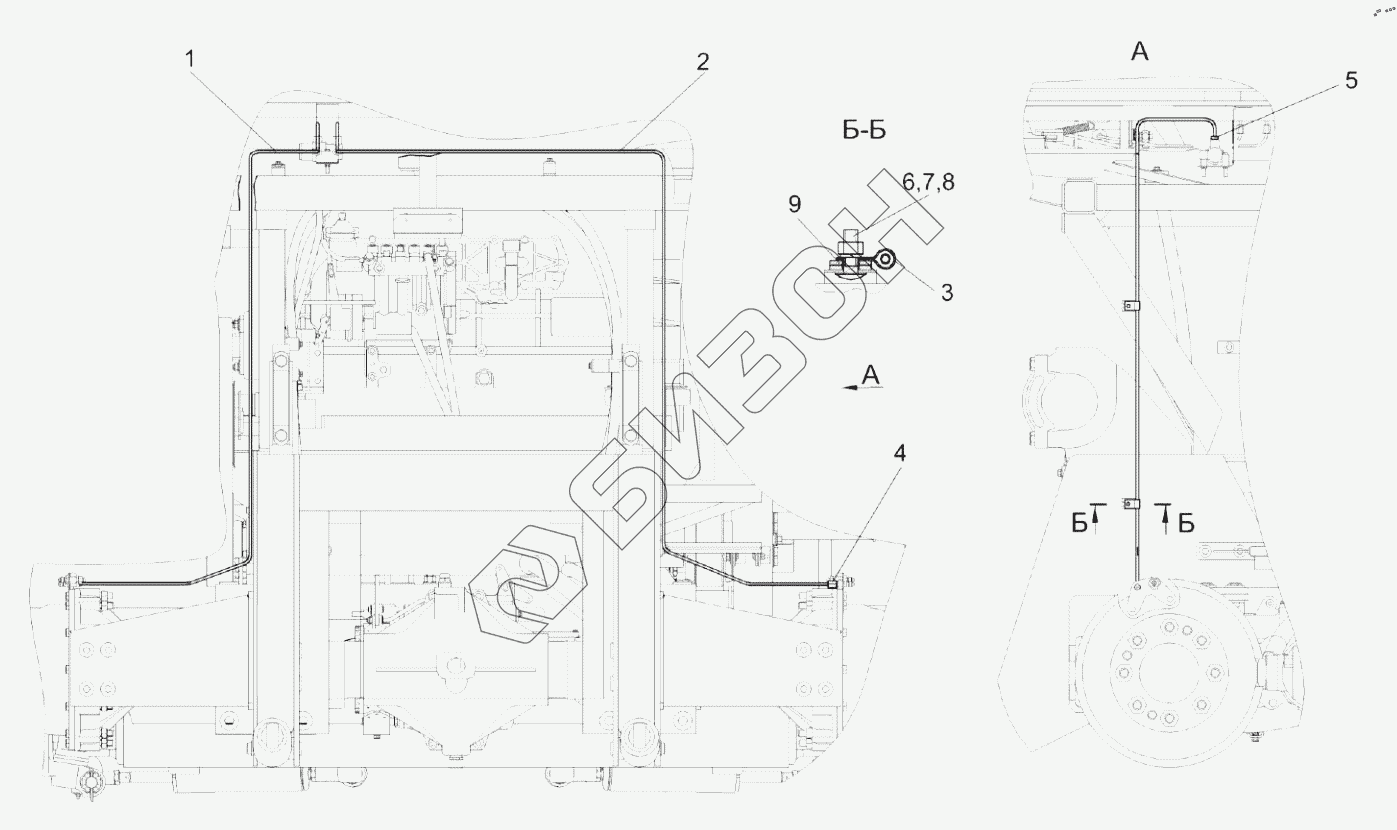

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка трубопроводов КП-4-0119610

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
КП-4-0119610 КП-4-0119610 Установка трубопроводов
Загрузка ...
КП-4-0119640 КП-4-0119640 Трубопровод
Загрузка ...
КПС-4-0119650 КПС-4-0119650 Трубопровод
Загрузка ...
1 КЗК-10-3-0119812 Трубка
Загрузка ...
2 КПС-4-0119806 Труба
Загрузка ...
3 УЭС 0300427 Скоба
Загрузка ...
4 54-61360 Гайка накидная
Загрузка ...
5 75Ш-06041 Гайка
Загрузка ...
6 Болт М8-6eх20-7802 Болт
Загрузка ...
7 Гайка М8-6G-5915 Гайка М8-6G-5915
Загрузка ...
8 Шайба 8 65Г-6402 Шайба 8 65Г- 6402
Загрузка ...
9 Шайба C.12.01-11371 Шайба C.12.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
