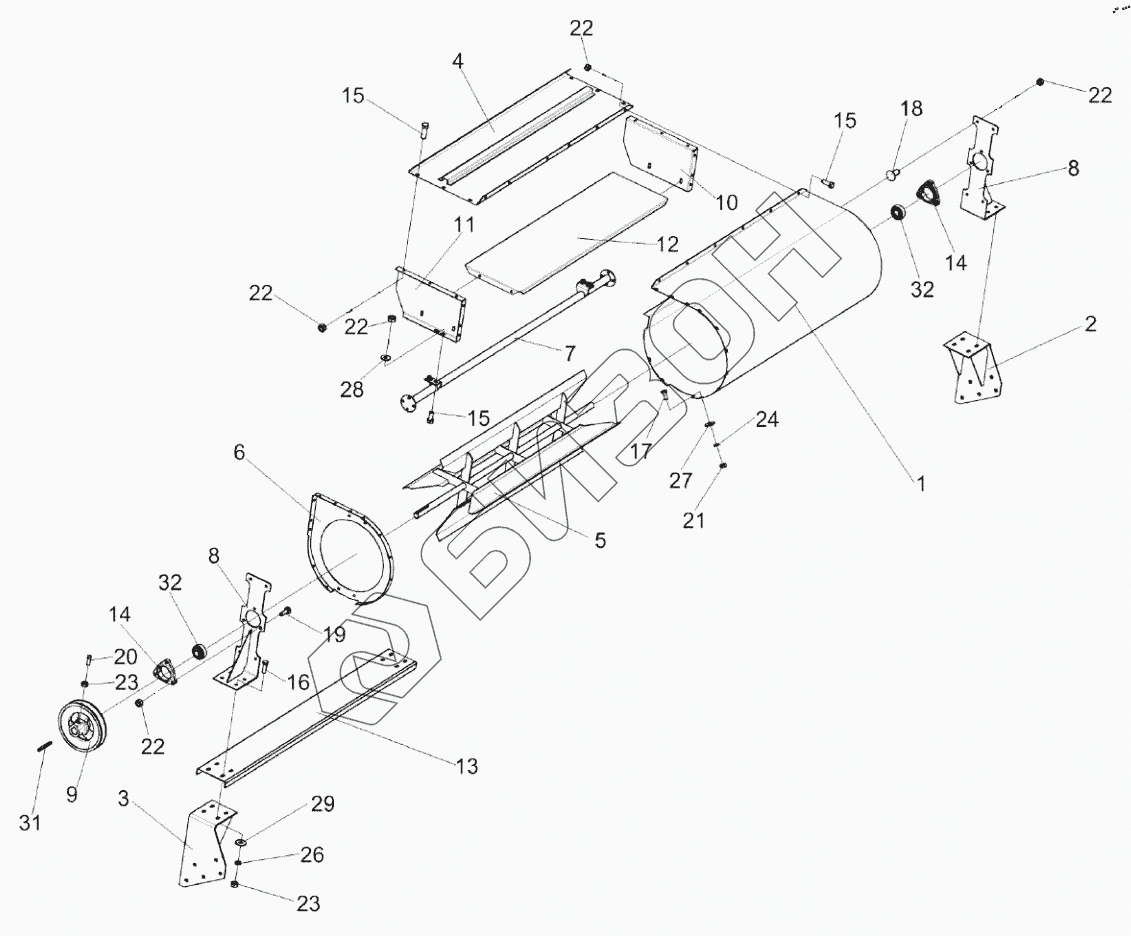

Графический каталог запасных частей к технике: Гомсельмаш ES4. Вентилятор КПС-4-0108000А
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
15
15
16
17
18
19
20
21
22
22
22
22
22
23
23
24
27
28
29
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0108000А | КПС-4-0108000А | Вентилятор |
Загрузка ...
|
|
| 1 | КПС-4-0108010А | Корпус |
Загрузка ...
|
|
| 2 | КПС-4-0108020 | Опора |
Загрузка ...
|
|
| 3 | КПС-4-0108020-01 | Опора |
Загрузка ...
|
|
| 4 | КПС-4-0108030А | Крышка |
Загрузка ...
|
|
| 5 | КПС-4-0108070А | Крыльчатка |
Загрузка ...
|
|
| 6 | КПС-4-0108090 | Боковина |
Загрузка ...
|
|
| 7 | КПС-4-0108100А | Труба |
Загрузка ...
|
|
| 8 | КПС-4-0108110 | Кронштейн |
Загрузка ...
|
|
| 9 | КПС-4-0102101А | Шкив |
Загрузка ...
|
|
| 10 | КПС-4-0108411А | Боковина |
Загрузка ...
|
|
| 11 | КПС-4-0108411А-01 | Боковина |
Загрузка ...
|
|
| 12 | КПС-4-0108412А | Днище |
Загрузка ...
|
|
| 13 | КПС-4-0108426А | Швеллер |
Загрузка ...
|
|
| 14 | КЗР 0101105 | Корпус подшипника |
Загрузка ...
|
|
| 15 | Болт DIN 6921-M8x20-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 16 | Болт DIN 6921 M10x25-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 17 | Болт М6-6eх14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 18 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 19 | Болт М8-6eх30-7802 | Болт |
Загрузка ...
|
|
| 20 | Винт В.М10-6ех25.22Н-1485 | Винт |
Загрузка ...
|
|
| 21 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 22 | Гайка DIN 6923 M8-8-A-A3G | Гайка |
Загрузка ...
|
|
| 23 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба С 6.01-6958 | Шайба |
Загрузка ...
|
|
| 28 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 29 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 31 | Шпонка 8х7х70-23360 | Шпонка |
Загрузка ...
|
|
| 32 | Подшипник 1680205С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
