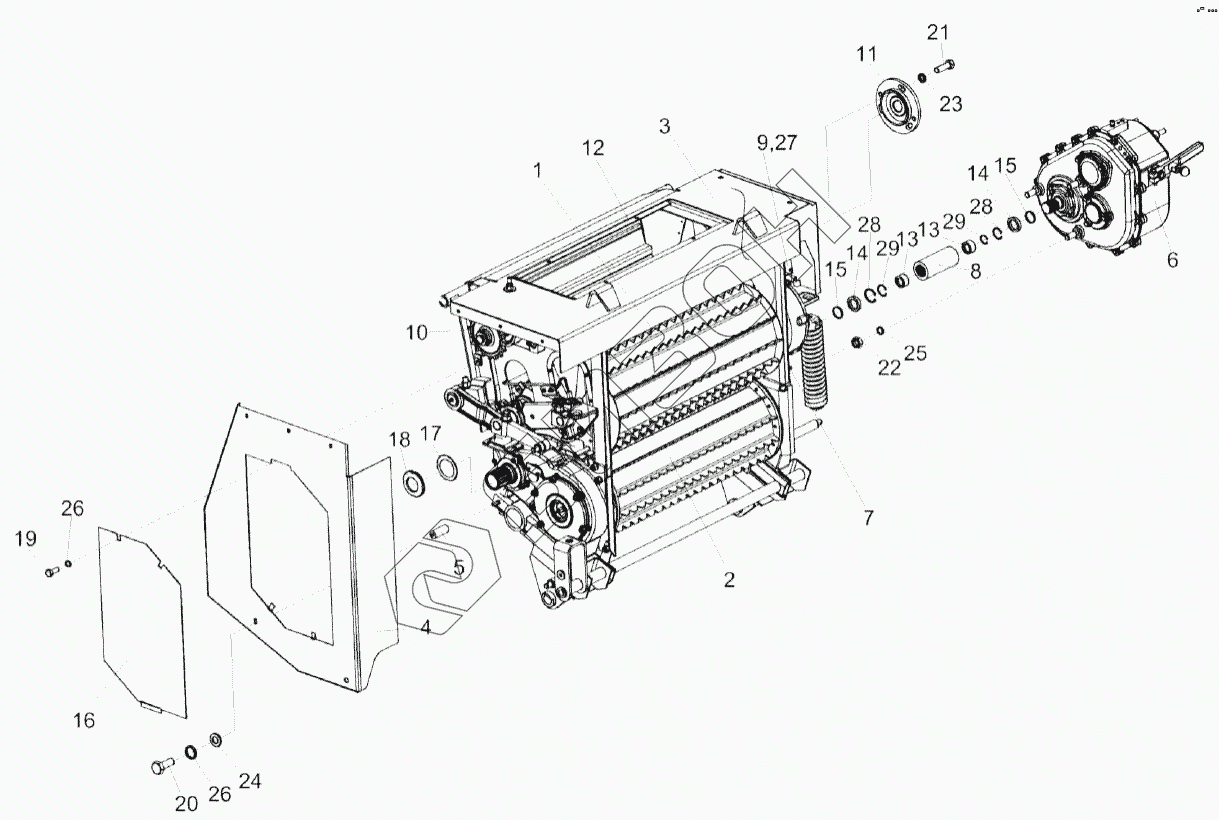

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Аппарат питающий КВС-2-0111000В-01
/23.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0111710 | КВС-2-0111710 | Муфта |
Загрузка ...
|
|
| КВС-2-0111000В-01 | КВС-2-0111000В-01 | Аппарат питающий |
Загрузка ...
|
|
| КВС-2-0120870 | КВС-2-0120870 | Щиток |
Загрузка ...
|
|
| КВС-2-0111720 | КВС-2-0111720 | Муфта |
Загрузка ...
|
|
| 1 | КВС-2-0111100 | Вальцы верхние |
Загрузка ...
|
|
| 2 | КВС-2-0111200Г-02 | Вальцы нижние |
Загрузка ...
|
|
| 3 | КВС-2-0111300Б | Рама верхняя |
Загрузка ...
|
|
| 4 | КВС-2-0120880 | Щиток |
Загрузка ...
|
|
| 5 | КВС-2-0111290А | Опора |
Загрузка ...
|
|
| 6 | КВС-2-0114100А | Коробка передач |
Загрузка ...
|
|
| 7 | КВС-2-0111370 | Ограничитель |
Загрузка ...
|
|
| 8 | КВС-2-0111804 | Полумуфта плавающая |
Загрузка ...
|
|
| 9 | КВС-1-0111070-01 | Датчик камнедетектора |
Загрузка ...
|
|
| 10 | КВС-1-0111170А | Контрпривод |
Загрузка ...
|
|
| 11 | КВС-2-0111002 | Крышка |
Загрузка ...
|
|
| 12 | КВС-1-0111015 | Уплотнитель |
Загрузка ...
|
|
| 13 | КВС-2-0111603 | Муфта |
Загрузка ...
|
|
| 14 | КВС-1-0111012 | Прокладка |
Загрузка ...
|
|
| 15 | КВС-1-0111481 | Шайба |
Загрузка ...
|
|
| 16 | КВС-2-0120423 | Крышка |
Загрузка ...
|
|
| 17 | ПКК0202416 | Шайба |
Загрузка ...
|
|
| 18 | ПКК0202656 | Гайка |
Загрузка ...
|
|
| 19 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 20 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 21 | БолтМ6-6ех12-7798 | Болт М6-6ех12-7798 |
Загрузка ...
|
|
| 22 | ГайкаМ18х1,5-6G-5915 | Гайка М18х1,5-6G-5915 |
Загрузка ...
|
|
| 23 | Шайба6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба18.65Г-6402 | Шайба 18.65Г-6402 |
Загрузка ...
|
|
| 26 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 27 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 28 | В78-13940 | Кольцо В78-13940 |
Загрузка ...
|
|
| 29 | В36-13941 | Кольцо В36-13941 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
