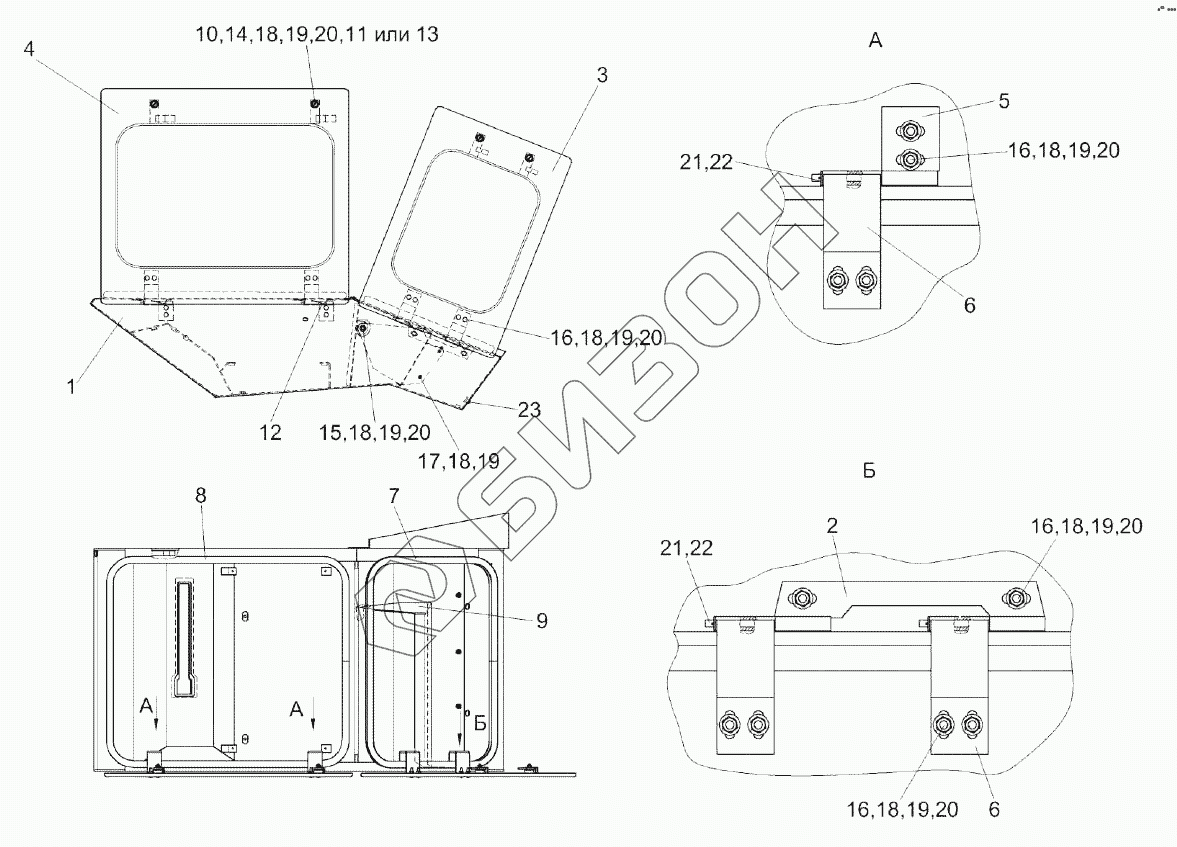

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Электрошкаф КВС-2-0702010Б-01
/217.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
20
20
20
20
20
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0702010Б-01 | КВС-2-0702010Б-01 | Электрошкаф |
Загрузка ...
|
|
| 1 | КВС-2-0702020В-01 | Корпус |
Загрузка ...
|
|
| 2 | КВС-2-0702120 | Шарнир |
Загрузка ...
|
|
| 3 | КВС-2-0702130А | Крышка нижняя |
Загрузка ...
|
|
| 4 | КВС-2-0702140А | Крышка верхняя |
Загрузка ...
|
|
| 5 | СЭУ-3-1000530А | Шарнир |
Загрузка ...
|
|
| 6 | СЭУ-3-1000540А | Скоба |
Загрузка ...
|
|
| 7 | КВС-2-0702001 | Уплотнение Т-8 |
Загрузка ...
|
|
| 8 | КВС-2-0702002 | Уплотнение Т-8 |
Загрузка ...
|
|
| 9 | КВС-2-0702432 | Полка |
Загрузка ...
|
|
| 10 | КВС-2-0702602 | Палец |
Загрузка ...
|
|
| 11 | КГС0202414 | Шайба |
Загрузка ...
|
|
| 12 | ПКК0135404А | Планка |
Загрузка ...
|
|
| 13 | УЭС1000001 | Шайба |
Загрузка ...
|
|
| 14 | УЭС1000507 | Фиксатор |
Загрузка ...
|
|
| 15 | БолтМ6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 16 | БолтМ6-6eх20-7802 | Болт М6-6eх20-7802 |
Загрузка ...
|
|
| 17 | ВинтB.М6-6eх18-17473 | Винт B.М6-6eх18-17473 |
Загрузка ...
|
|
| 18 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаC.5.01-11371 | Шайба C.5.01-11371 |
Загрузка ...
|
|
| 22 | Шплинт2х12-397 | Шплинт 2х12-397 |
Загрузка ...
|
|
| 23 | РСМ-10.04.20.045 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
