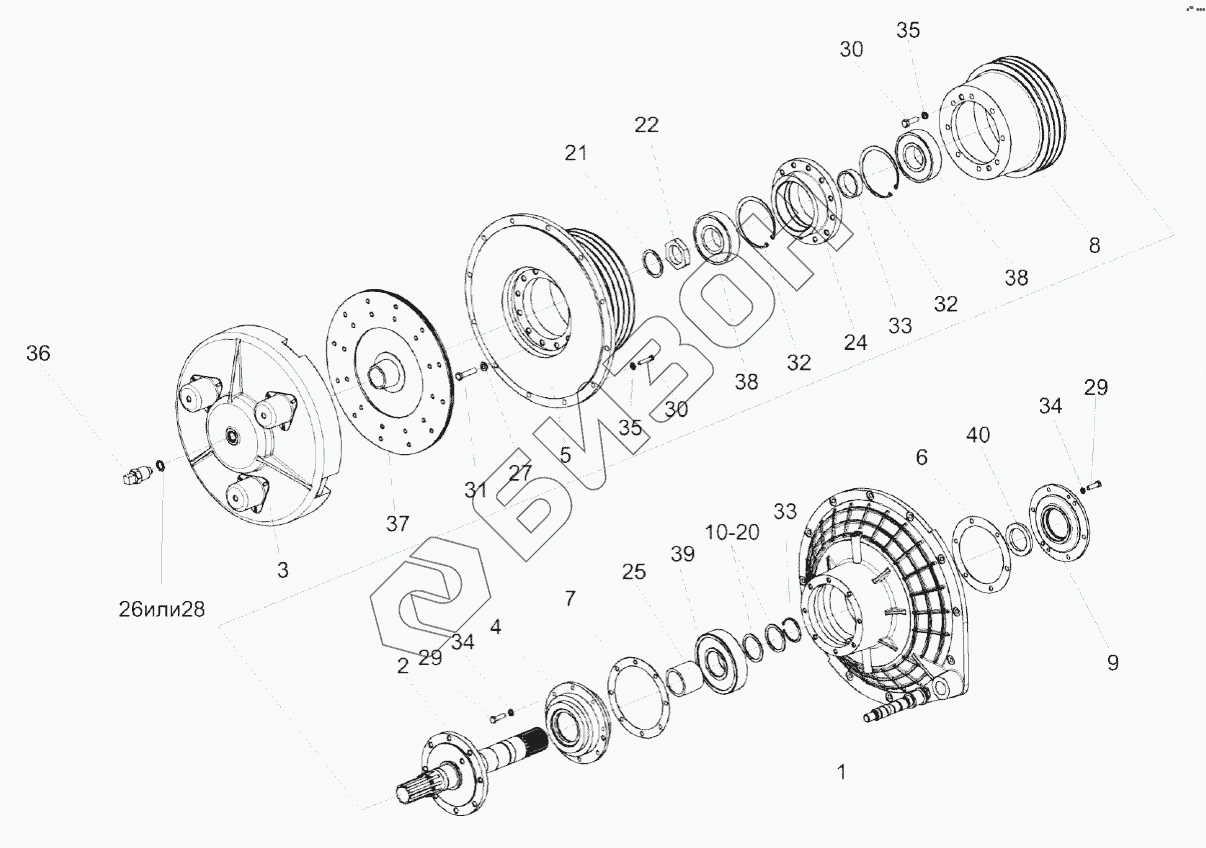

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Главный привод КВС-2-0151000Г
/80.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
29
29
30
30
31
32
32
33
33
34
34
35
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0151090А | КВС-2-0151090А | Ступица |
Загрузка ...
|
|
| КВС-2-0151000Г | КВС-2-0151000Г | Главный привод |
Загрузка ...
|
|
| КВС-1-0151080 | КВС-1-0151080 | Крышка |
Загрузка ...
|
|
| 1 | КВС-2-0151010А | Корпус |
Загрузка ...
|
|
| 2 | КВС-2-0151060В | Вал |
Загрузка ...
|
|
| 3 | КВК0151040 | Механизм нажимной |
Загрузка ...
|
|
| 4 | КВС-1-0151070 | Стакан |
Загрузка ...
|
|
| 5 | КВС-2-0151103А | Шкив |
Загрузка ...
|
|
| 6 | КВС-1-0151001 | Прокладка |
Загрузка ...
|
|
| 7 | КВС-1-0151001-01 | Прокладка |
Загрузка ...
|
|
| 8 | КВС-1-0151102 | Шкив |
Загрузка ...
|
|
| 9 | КВС-1-0151114 | Крышка |
Загрузка ...
|
|
| 10 | КВС-1-0151401 | Кольцо регулировочное |
Загрузка ...
|
|
| 11 | КВС-1-0151401-01 | Кольцо регулировочное |
Загрузка ...
|
|
| 12 | КВС-1-0151401-02 | Кольцо регулировочное |
Загрузка ...
|
|
| 13 | КВС-1-0151401-03 | Кольцо регулировочное |
Загрузка ...
|
|
| 14 | КВС-1-0151401-04 | Кольцо регулировочное |
Загрузка ...
|
|
| 15 | КВС-1-0151401-05 | Кольцо регулировочное |
Загрузка ...
|
|
| 16 | КВС-1-0151401-06 | Кольцо регулировочное |
Загрузка ...
|
|
| 17 | КВС-1-0151401-07 | Кольцо регулировочное |
Загрузка ...
|
|
| 18 | КВС-1-0151401-08 | Кольцо регулировочное |
Загрузка ...
|
|
| 19 | КВС-1-0151401-09 | Кольцо регулировочное |
Загрузка ...
|
|
| 20 | КВС-1-0151401-10 | Кольцо регулировочное |
Загрузка ...
|
|
| 21 | КВК0151407 | Шайба |
Загрузка ...
|
|
| 22 | КВК0151611 | Гайка |
Загрузка ...
|
|
| 23 | КВС-2-0151803А | Втулка |
Загрузка ...
|
|
| 24 | КВС-1-0151602 | Ступица |
Загрузка ...
|
|
| 25 | КВС-1-0151801А | Втулка |
Загрузка ...
|
|
| 26 | КИС0108424А | Шайба |
Загрузка ...
|
|
| 27 | КЗР0103808 | Шайба |
Загрузка ...
|
|
| 28 | Н.036.28.004 | Шайба |
Загрузка ...
|
|
| 29 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 30 | БолтМ12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 31 | БолтМ12-6eх50-7796 | Болт М12-6eх50-7796 |
Загрузка ...
|
|
| 32 | В130-13941 | Кольцо В130-13941 |
Загрузка ...
|
|
| 33 | В60-13942 | Кольцо В60-13942 |
Загрузка ...
|
|
| 34 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 36 | 040-03093 | Устройство для подвода масла |
Загрузка ...
|
|
| 37 | 0000774740 | Диск сцепления |
Загрузка ...
|
|
| 37 | 350Z361864501001 | Диск ведомый |
Загрузка ...
|
|
| 38 | 6312-2RS1 | Подшипник 6312-2RS1 |
Загрузка ...
|
|
| 39 | 6412 | Подшипник 6412 |
Загрузка ...
|
|
| 40 | BAUMХ760-85-8 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
