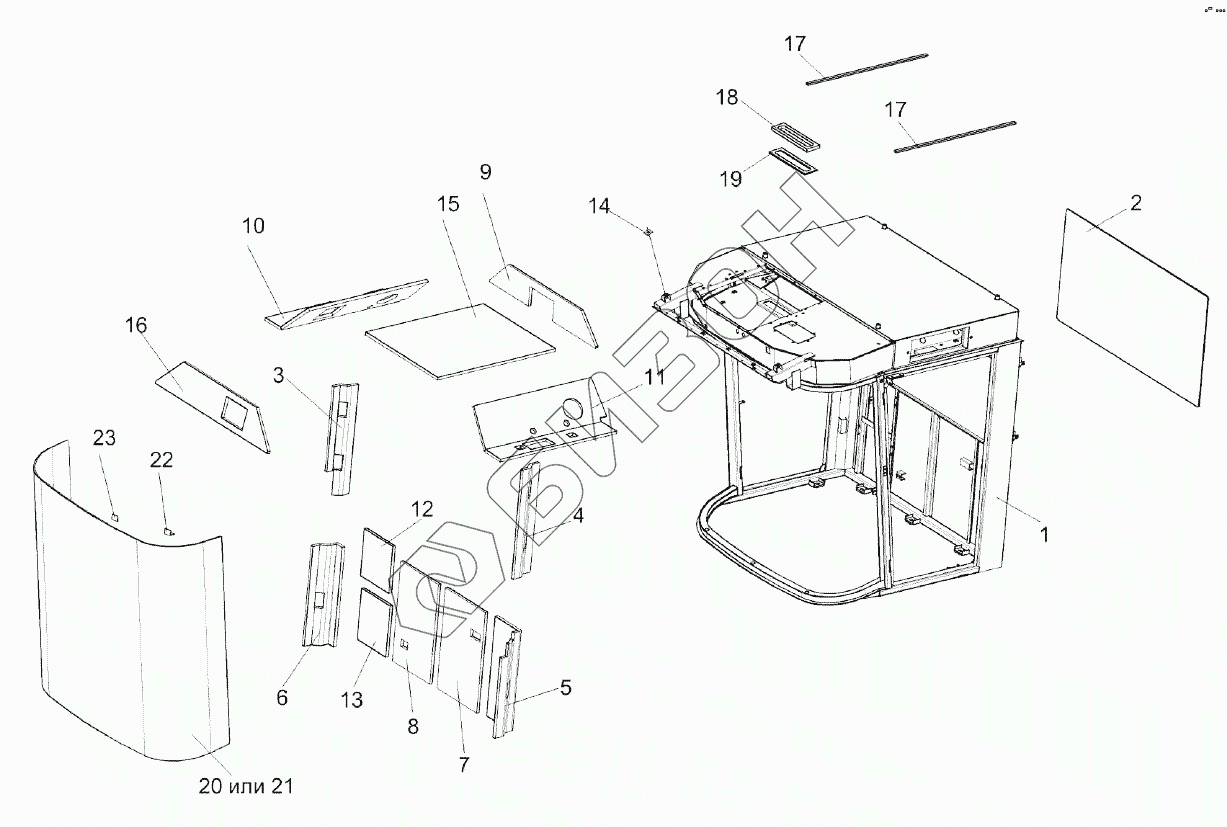

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Каркас КВС-2-0122010
/158.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0122010 | КВС-2-0122010 | Каркас |
Загрузка ...
|
|
| 1 | КВС-2-0122020 | Каркас кабины |
Загрузка ...
|
|
| 2 | КВС-2-0122003 | Стекло |
Загрузка ...
|
|
| 3 | КВС-2-0122007 | Обивка |
Загрузка ...
|
|
| 4 | КВС-2-0122008 | Обивка |
Загрузка ...
|
|
| 5 | КВС-2-0122011 | Обивка |
Загрузка ...
|
|
| 6 | КВС-2-0122012 | Обивка |
Загрузка ...
|
|
| 7 | КВС-2-0122013 | Обивка |
Загрузка ...
|
|
| 8 | КВС-2-0122014 | Обивка |
Загрузка ...
|
|
| 9 | КВС-2-0122015 | Обивка |
Загрузка ...
|
|
| 10 | КВС-2-0122016 | Обивка |
Загрузка ...
|
|
| 11 | КВС-2-0122017 | Обивка |
Загрузка ...
|
|
| 12 | КВС-2-0122018 | Обивка |
Загрузка ...
|
|
| 13 | КВС-2-0122018-01 | Обивка |
Загрузка ...
|
|
| 14 | КВС-2-0122031 | Прокладка |
Загрузка ...
|
|
| 15 | КЗК-12-0120031 | Обивка крыши |
Загрузка ...
|
|
| 16 | КЗК-12-0120032 | Обивка |
Загрузка ...
|
|
| 17 | КЗК-12-0120052 | Полоса Пластина II-10 |
Загрузка ...
|
|
| 18 | КЗК-12-0120053 | Уплотнение |
Загрузка ...
|
|
| 19 | КЗК-12-0120069 | Уплотнение |
Загрузка ...
|
|
| 20 | СЭУ0200012 | Стекло лобовое |
Загрузка ...
|
|
| 21 | СЭУ0200012-01 | Стекло лобовое |
Загрузка ...
|
|
| 22 | СЭУ0200021 | Подкладка |
Загрузка ...
|
|
| 23 | СЭУ0200022 | Подкладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
