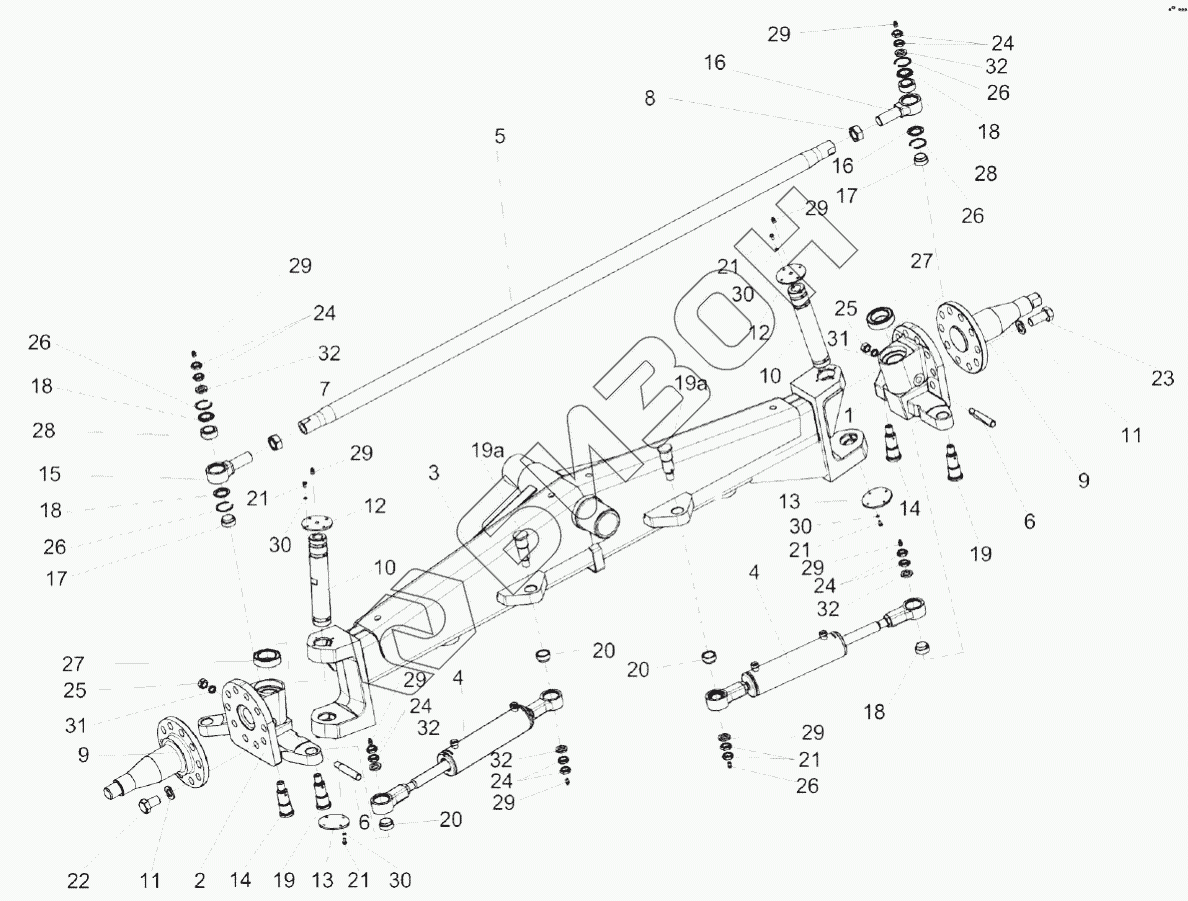

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Мост управляемых колес КВС-2-0109000
/120.gif)
1
2
3
4
4
5
6
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
18
18
19
19
19а
19а
20
20
20
21
21
21
21
21
22
23
24
24
24
24
24
25
25
26
26
26
26
26
27
27
28
28
29
29
29
29
29
29
29
29
30
30
30
30
31
31
32
32
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВC-2-0109000 | КВC-2-0109000 | Мост управляемых колес |
Загрузка ...
|
|
| КВС-2-0109040 | КВС-2-0109040 | Тяга рулевая |
Загрузка ...
|
|
| УЭС-7-0109070 | УЭС-7-0109070 | Шарнир |
Загрузка ...
|
|
| УЭС-7-0109070-01 | УЭС-7-0109070-01 | Шарнир |
Загрузка ...
|
|
| 1 | КВС-2-0109050 | Кулак поворотный |
Загрузка ...
|
|
| 2 | КВС-2-0109050-01 | Кулак поворотный |
Загрузка ...
|
|
| 3 | КВС-2-0109010 | Балка |
Загрузка ...
|
|
| 4 | УЭС-7-0109200 | Гидроцилиндр |
Загрузка ...
|
|
| 5 | КВС-2-0109801 | Труба |
Загрузка ...
|
|
| 6 | КЗК-10-0109619 | Клин |
Загрузка ...
|
|
| 7 | КЗК-10-0109621 | Гайка |
Загрузка ...
|
|
| 8 | КЗК-10-0109621-01 | Гайка |
Загрузка ...
|
|
| 9 | КЗК-10-0109623 | Ось |
Загрузка ...
|
|
| 10 | КЗК-10-0109812 | Шкворень |
Загрузка ...
|
|
| 11 | КСН-2-0104615 | Шайба |
Загрузка ...
|
|
| 11 | КСН-2-0104432 | Шайба |
Загрузка ...
|
|
| 12 | КЗК-10-1-0109404 | Крышка |
Загрузка ...
|
|
| 13 | КЗК-10-0109422 | Крышка |
Загрузка ...
|
|
| 14 | УЭС-7-0109603 | Ось |
Загрузка ...
|
|
| 15 | УЭС-7-0109613 | Корпус шарнира |
Загрузка ...
|
|
| 16 | УЭС-7-0109613-01 | Корпус шарнира |
Загрузка ...
|
|
| 17 | УЭС-7-0109803 | Втулка |
Загрузка ...
|
|
| 18 | РСМ-10.02.02.007А | Кольцо |
Загрузка ...
|
|
| 19 | КВК0109637 | Ось |
Загрузка ...
|
|
| 19а | РСМ-10.02.02.633А | Ось |
Загрузка ...
|
|
| 20 | РСМ-10.02.02.806А | Втулка |
Загрузка ...
|
|
| 21 | БолтМ6-6ех16-7798 | Болт М6-6ех16-7798 |
Загрузка ...
|
|
| 22 | БолтМ24х2-6ех40-7798 | Болт М24х2-6ех40-7798 |
Загрузка ...
|
|
| 23 | БолтМ24х2-6ех55-7798 | Болт М24х2-6ех55-7798 |
Загрузка ...
|
|
| 24 | ГайкаМ20х1,5-6G-2526 | Гайка М20х1,5-6G-2526 |
Загрузка ...
|
|
| 25 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 26 | В47-13941 | Кольцо В47-13941 |
Загрузка ...
|
|
| 27 | 129710Е | Подшипник |
Загрузка ...
|
|
| 28 | ШСП30-3635 | Подшипник ШСП30-3635 |
Загрузка ...
|
|
| 29 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 30 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаС20х5-10450 | Шайба С20х5-10450 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
