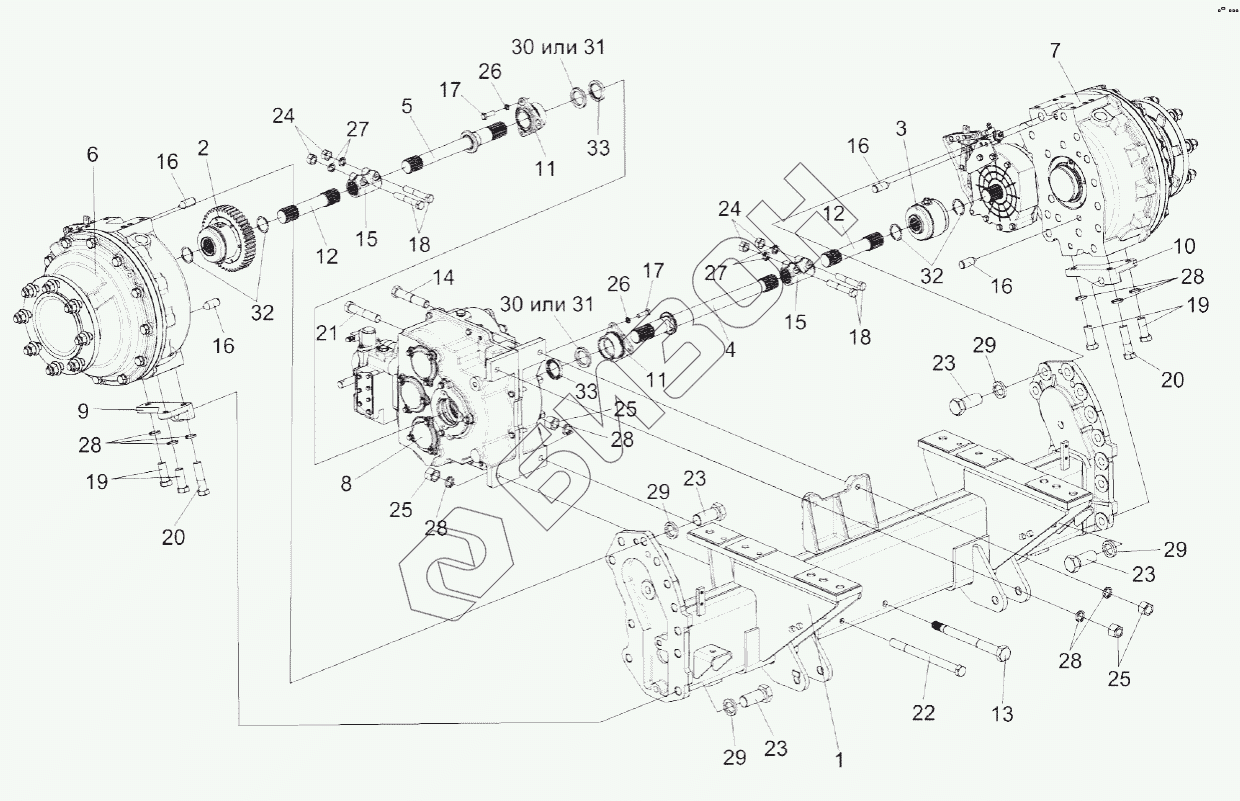

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Мост ведущий КВС-2-0107000
/104.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
22
23
23
23
23
24
24
25
25
25
26
26
27
27
28
28
28
28
28
29
29
29
29
30
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВC-2-0107000 | КВC-2-0107000 | Мост ведущий |
Загрузка ...
|
|
| 1 | КВС-2-0107010 | Балка моста |
Загрузка ...
|
|
| 2 | КВС-1-0107050 | Муфта |
Загрузка ...
|
|
| 3 | КВС-1-0107060 | Муфта |
Загрузка ...
|
|
| 4 | КВС-1-0107070 | Полуось |
Загрузка ...
|
|
| 5 | КВC-1-0107070-01 | Полуось |
Загрузка ...
|
|
| 6 | КЗК-10-0107200-03 | Редуктор бортовой |
Загрузка ...
|
|
| 7 | КЗК-10-0107200-02 | Редуктор бортовой |
Загрузка ...
|
|
| 8 | 3518020-46150 | Коробка диапазонов |
Загрузка ...
|
|
| 9 | КВС-1-0107604 | Кронштейн |
Загрузка ...
|
|
| 10 | КВС-1-0107604-01 | Кронштейн |
Загрузка ...
|
|
| 11 | УЭС0107105 | Корпус |
Загрузка ...
|
|
| 12 | УЭС0107606А | Полуось |
Загрузка ...
|
|
| 13 | УЭС0107609 | Болт специальный |
Загрузка ...
|
|
| 14 | УЭС0107631 | Болт |
Загрузка ...
|
|
| 15 | 3518020-46075 | Муфта соединительная |
Загрузка ...
|
|
| 16 | 3518020-46426 | Штифт |
Загрузка ...
|
|
| 17 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 18 | БолтМ12-6ех70-7796 | Болт М12-6ех70-7796 |
Загрузка ...
|
|
| 19 | БолтМ16-6ех40-7796 | Болт М16-6ех40-7796 |
Загрузка ...
|
|
| 20 | БолтМ16-6ех60-7796 | Болт М16-6ех60-7796 |
Загрузка ...
|
|
| 21 | БолтМ16-6ех80-7796 | Болт М16-6ех80-7796 |
Загрузка ...
|
|
| 22 | БолтМ16-6ех200-7796 | Болт М16-6ех200-7796 |
Загрузка ...
|
|
| 23 | БолтМ24-6ех65-7796 | Болт М24-6ех65-7796 |
Загрузка ...
|
|
| 24 | ГайкаМ12.6G-5915 | Гайка М12.6G-5915 |
Загрузка ...
|
|
| 25 | ГайкаМ16-6G-15523 | Гайка М16-6G-15523 |
Загрузка ...
|
|
| 26 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба24.65Г-6402 | Шайба 24.65Г-6402 |
Загрузка ...
|
|
| 30 | СП-65-45-8-6308 | Кольцо СП-65-45-8-6308 |
Загрузка ...
|
|
| 31 | УЭС0107011 | Кольцо |
Загрузка ...
|
|
| 32 | В45-13940 | Кольцо |
Загрузка ...
|
|
| 33 | Манжета1.2-45х65-1-8752 | Манжета 1.2-45х65-1-8752 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
