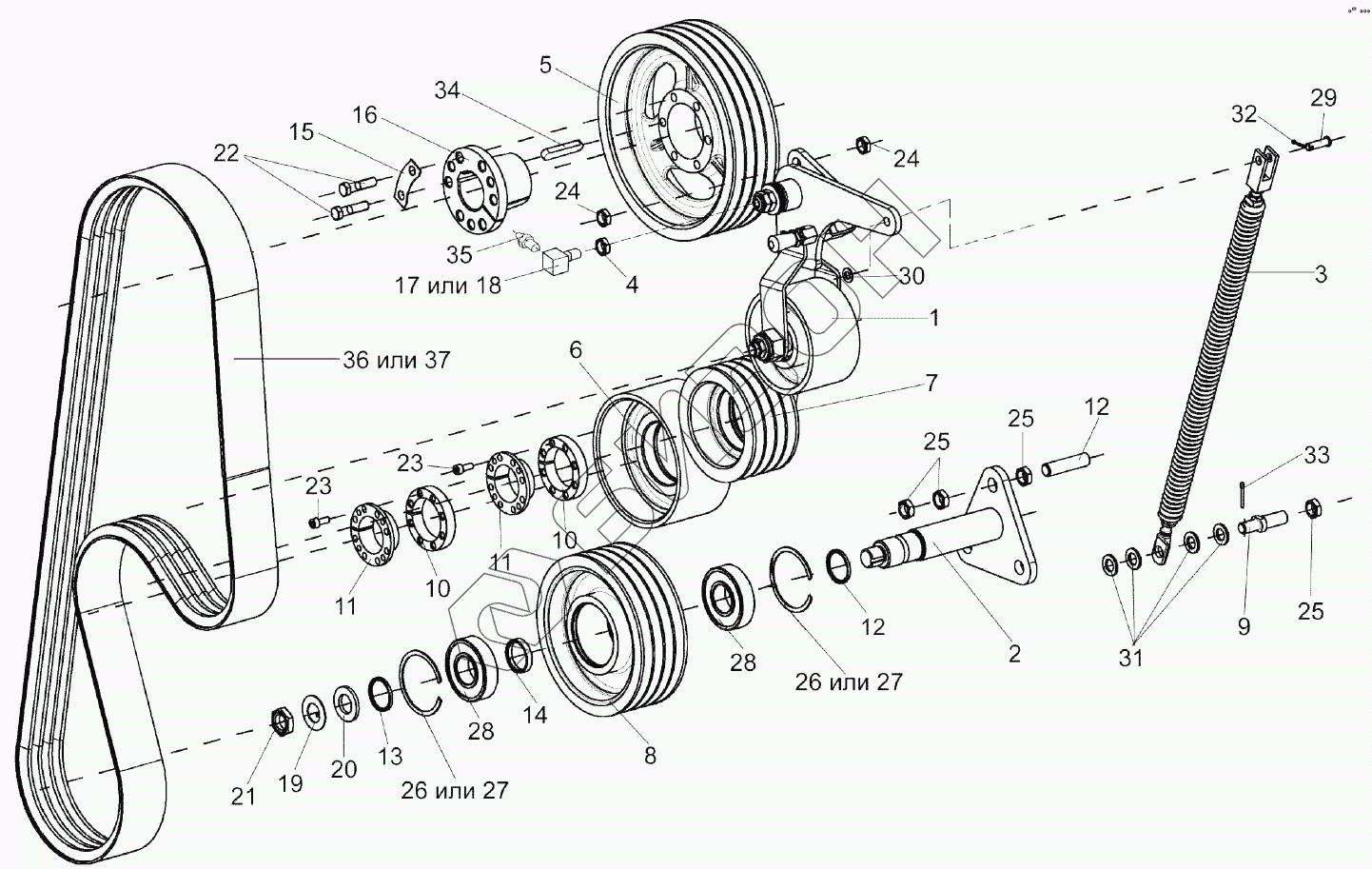

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Привод доизмельчающего устройства КВС-1-0132100
/46.gif)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0132180 | КВС-1-0132180 | Ролик |
Загрузка ...
|
|
| КВС-1-0132100 | КВС-1-0132100 | Привод доизмельчающего устройства |
Загрузка ...
|
|
| 1 | КВС-1-0132010 | Рычаг |
Загрузка ...
|
|
| 2 | КВС-2-0132060 | Опора |
Загрузка ...
|
|
| 3 | КВС-1-0132090 | Пружина |
Загрузка ...
|
|
| 4 | КВС-1-0115624 | Гайка |
Загрузка ...
|
|
| 5 | КВС-1-0132111 | Шкив |
Загрузка ...
|
|
| 6 | КВС-1-0132112 | Ролик |
Загрузка ...
|
|
| 7 | КВС-1-0132113 | Шкив |
Загрузка ...
|
|
| 8 | КВС-1-0132115 | Ролик |
Загрузка ...
|
|
| 9 | КВС-1-0132602 | Палец |
Загрузка ...
|
|
| 10 | КВС-1-0132604 | Втулка |
Загрузка ...
|
|
| 11 | КВС-1-0132605 | Ступица |
Загрузка ...
|
|
| 12 | КВС-1-0132607 | Шпилька |
Загрузка ...
|
|
| 13 | КВС-1-0132801 | Втулка |
Загрузка ...
|
|
| 14 | КВС-1-0132801-01 | Втулка |
Загрузка ...
|
|
| 15 | КВС-1-0133408А | Пластина |
Загрузка ...
|
|
| 16 | КВС-1-0133609-01 | Ступица |
Загрузка ...
|
|
| 17 | КВС-1-0100606 | Штуцер |
Загрузка ...
|
|
| 18 | КВС-1-0100607 | Штуцер |
Загрузка ...
|
|
| 19 | ПКК0135431 | Шайба специальная |
Загрузка ...
|
|
| 20 | ПКК0135432А | Шайба |
Загрузка ...
|
|
| 21 | ПКК0135665 | Гайка специальная |
Загрузка ...
|
|
| 22 | БолтМ12-6Gх50-7796 | Болт М12-6Gх50-7796 |
Загрузка ...
|
|
| 23 | ВинтМ8-6ех20-11738 | Винт М8-6ех20-11738 |
Загрузка ...
|
|
| 24 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 25 | ГайкаМ18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 |
Загрузка ...
|
|
| 26 | В90-13941 | Кольцо |
Загрузка ...
|
|
| 27 | В90-13943 | Кольцо |
Загрузка ...
|
|
| 28 | 180308-8882 | Подшипник 180308-8882 |
Загрузка ...
|
|
| 29 | Ось6-10b12х35-9650 | Ось 6-10 b12х35-9650 |
Загрузка ...
|
|
| 30 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 32 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 33 | Шплинт4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
|
| 34 | Шпонка16х10х110-23360 | Шпонка 16х10х110-23360 |
Загрузка ...
|
|
| 35 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 36 | 4НА2886La | Ремень |
Загрузка ...
|
|
| 37 | 4HABP2886KA | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
