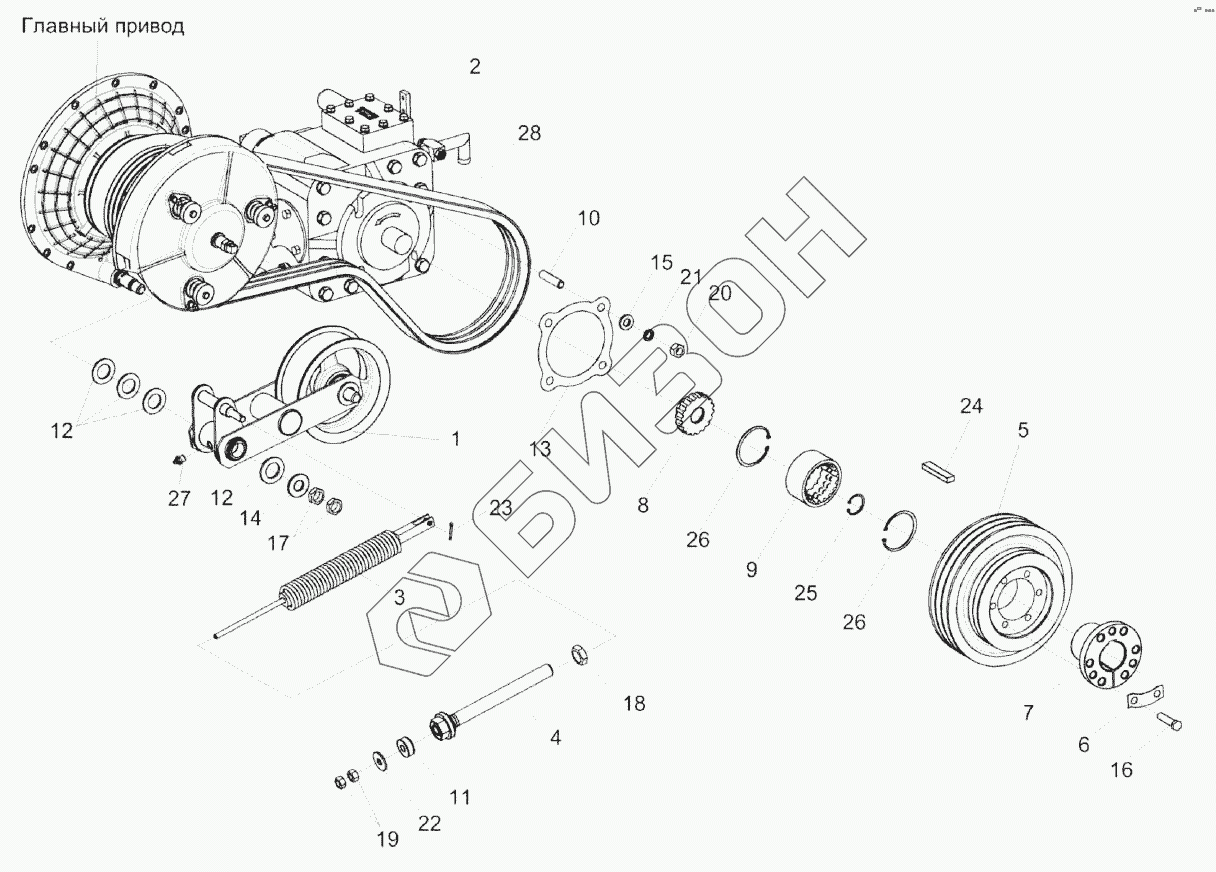

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Привод гидростата КВС-2-0133000А
/95.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0133000А | КВС-2-0133000А | Привод гидростата |
Загрузка ...
|
|
| 1 | КВС-2-0133020 | Рычаг |
Загрузка ...
|
|
| 2 | КВС-2-0601200 | Насос трехсекционный |
Загрузка ...
|
|
| 3 | КЗС0100650 | Пружина |
Загрузка ...
|
|
| 4 | КЗС0100660 | Винт |
Загрузка ...
|
|
| 5 | КВС-1-0133102 | Шкив |
Загрузка ...
|
|
| 6 | КВС-1-0133408А | Пластина |
Загрузка ...
|
|
| 7 | КВС-1-0133609-01 | Ступица |
Загрузка ...
|
|
| 8 | КВС-5-0133602 | Полумуфта |
Загрузка ...
|
|
| 9 | КВС-5-0133604 | Обойма |
Загрузка ...
|
|
| 10 | КГС0104639 | Шпилька |
Загрузка ...
|
|
| 11 | КЗС0100002 | Амортизатор |
Загрузка ...
|
|
| 12 | КИС0102456 | Шайба |
Загрузка ...
|
|
| 13 | КИС0107005 | Прокладка |
Загрузка ...
|
|
| 14 | КСН0114402-01 | Шайба |
Загрузка ...
|
|
| 15 | УЭС0000493 | Шайба |
Загрузка ...
|
|
| 16 | БолтМ12-6eх50-7796 | Болт М12-6eх50-7796 |
Загрузка ...
|
|
| 17 | ГайкаМ20х1,5-6G-2526 | Гайка М20х1,5-6G-2526 |
Загрузка ...
|
|
| 18 | ГайкаМ24-6G-2526 | Гайка М24-6G-2526 |
Загрузка ...
|
|
| 19 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 20 | ГайкаМ14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 21 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаС12.01-6958 | Шайба С12.01-6958 |
Загрузка ...
|
|
| 23 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 24 | Шпонка16х10х100-23360 | Шпонка 16х10х100-23360 |
Загрузка ...
|
|
| 25 | В35-13943 | Кольцо В35-13943 |
Загрузка ...
|
|
| 26 | В55-13943 | Кольцо В55-13943 |
Загрузка ...
|
|
| 27 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 28 | 3HB2162La | Ремень 3 HB 2162 La |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
