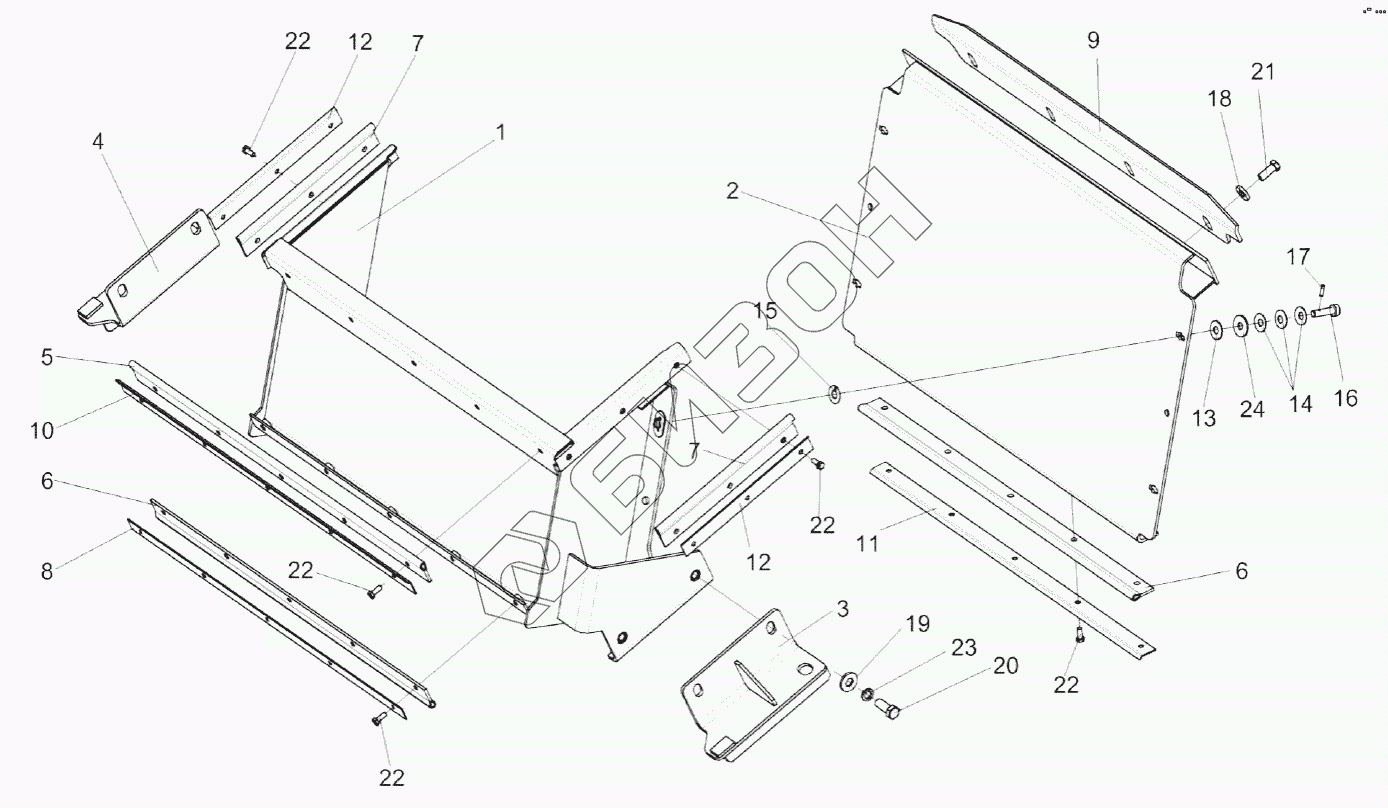

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Проставка КВС-1-0147500
/69.gif)
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0147550 | КВС-1-0147550 | Стенка съемная |
Загрузка ...
|
|
| КВС-1-0147590 | КВС-1-0147590 | Фиксатор |
Загрузка ...
|
|
| КВС-1-0147500 | КВС-1-0147500 | Проставка |
Загрузка ...
|
|
| 1 | КВС-1-0147510 | Проставка |
Загрузка ...
|
|
| 2 | КВС-1-0147540 | Стенка съемная |
Загрузка ...
|
|
| 3 | КВС-1-0147560 | Опора |
Загрузка ...
|
|
| 4 | КВС-1-0147560-01 | Опора |
Загрузка ...
|
|
| 5 | КВС-1-0141004 | Уплотнение |
Загрузка ...
|
|
| 6 | КВС-1-0141004-01 | Уплотнение |
Загрузка ...
|
|
| 7 | КВС-1-0141005А | Уплотнение |
Загрузка ...
|
|
| 8 | КВС-1-0141412-02 | Накладка |
Загрузка ...
|
|
| 9 | КВС-1-0141417 | Кронштейн |
Загрузка ...
|
|
| 10 | КВС-1-0141427 | Накладка |
Загрузка ...
|
|
| 11 | КВС-1-0141427-01 | Накладка |
Загрузка ...
|
|
| 12 | КВС-1-0141427-02 | Накладка |
Загрузка ...
|
|
| 13 | КВС-1-0147005 | Шайба |
Загрузка ...
|
|
| 14 | КВС-1-0147407 | Пружина тарельчатая |
Загрузка ...
|
|
| 15 | КВС-1-0147443 | Шайба |
Загрузка ...
|
|
| 16 | КВС-1-0147617 | Фиксатор |
Загрузка ...
|
|
| 17 | КВС-1-0147618 | Штифт |
Загрузка ...
|
|
| 18 | КСН0100665 | Шайба |
Загрузка ...
|
|
| 19 | ПКК0100449А | Шайба |
Загрузка ...
|
|
| 20 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 21 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 22 | БолтМ6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 23 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 24 | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
