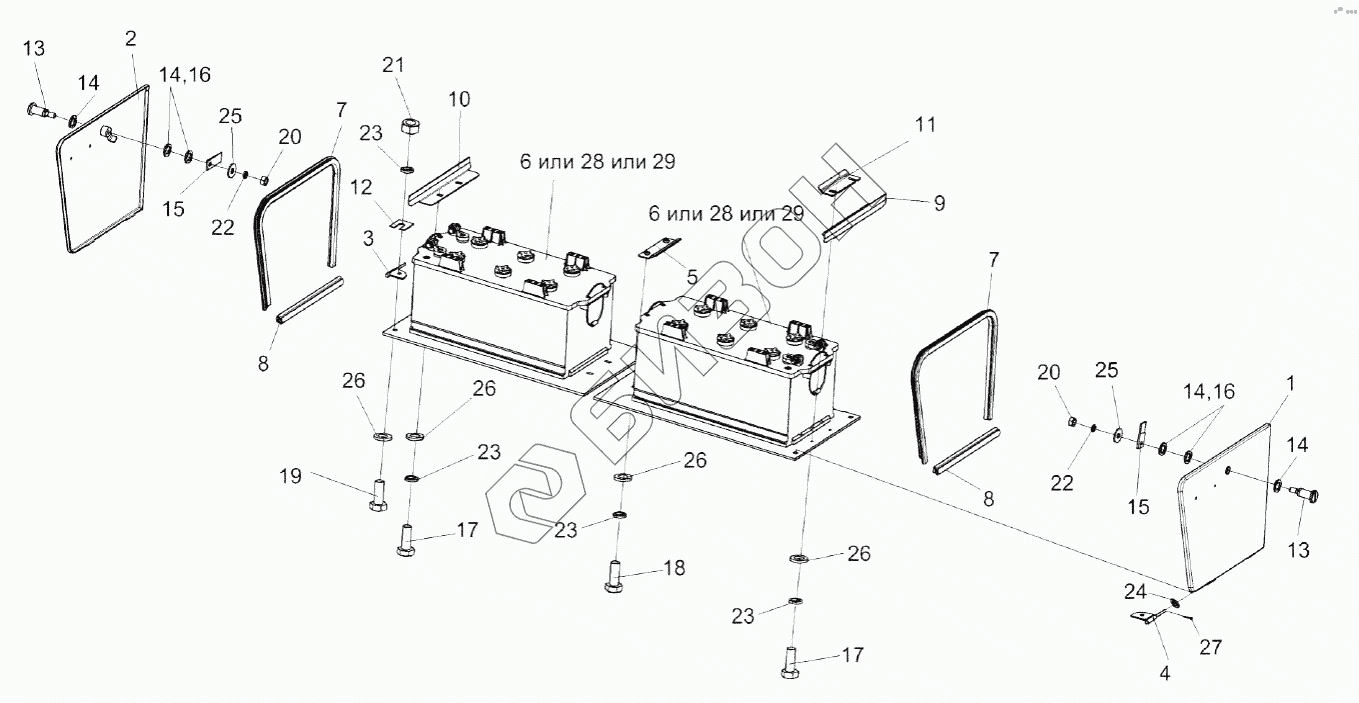

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Установка аккумуляторов КВС-2-0101020
/99.gif)
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
14
14
14
14
15
15
16
16
17
17
18
19
20
20
21
22
22
23
23
23
23
24
25
25
26
26
26
26
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0101230 | КВС-2-0101230 | Крышка |
Загрузка ...
|
|
| КВС-2-0101020 | КВС-2-0101020 | Установка аккумуляторов |
Загрузка ...
|
|
| КВС-2-0101230-01 | КВС-2-0101230-01 | Крышка |
Загрузка ...
|
|
| 1 | КВС-2-0101240 | Крышка |
Загрузка ...
|
|
| 2 | КВС-2-0101240-01 | Крышка |
Загрузка ...
|
|
| 3 | КВС-2-0101260 | Шарнир |
Загрузка ...
|
|
| 4 | КВС-2-0101260-01 | Шарнир |
Загрузка ...
|
|
| 5 | КВК0100560 | Прижим |
Загрузка ...
|
|
| 6 | КЗК0705190 | Батарея аккумуляторная с переходниками |
Загрузка ...
|
|
| 7 | КВС-2-0101017 | Уплотнитель 2107-6107018М |
Загрузка ...
|
|
| 8 | КВС-1-0100018 | Уплотнитель 2107-6107018М |
Загрузка ...
|
|
| 9 | КВС-2-0101426А | Уголок |
Загрузка ...
|
|
| 10 | КВС-2-0101426А-01 | Уголок |
Загрузка ...
|
|
| 11 | КВС-2-0101427 | Прижим |
Загрузка ...
|
|
| 12 | КВС-1-0172424 | Прокладка |
Загрузка ...
|
|
| 13 | КВС-2-0702602 | Палец |
Загрузка ...
|
|
| 14 | УЭС1000001 | Шайба |
Загрузка ...
|
|
| 15 | УЭС1000507 | Фиксатор |
Загрузка ...
|
|
| 16 | КГС0202414 | Шайба |
Загрузка ...
|
|
| 17 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 18 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 19 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 20 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 24 | ШайбаC.5.01-11371 | Шайба C.5.01-11371 |
Загрузка ...
|
|
| 25 | ШайбаC6.01-11371 | Шайба C 6.01-11371 |
Загрузка ...
|
|
| 26 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 27 | Шплинт2х12-397 | Шплинт 2х12-397 |
Загрузка ...
|
|
| 28 | 6СТ-190АЗПНКПБМ | Батарея |
Загрузка ...
|
|
| 29 | Батарея6СТ-190А | Батарея 6СТ-190А |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
