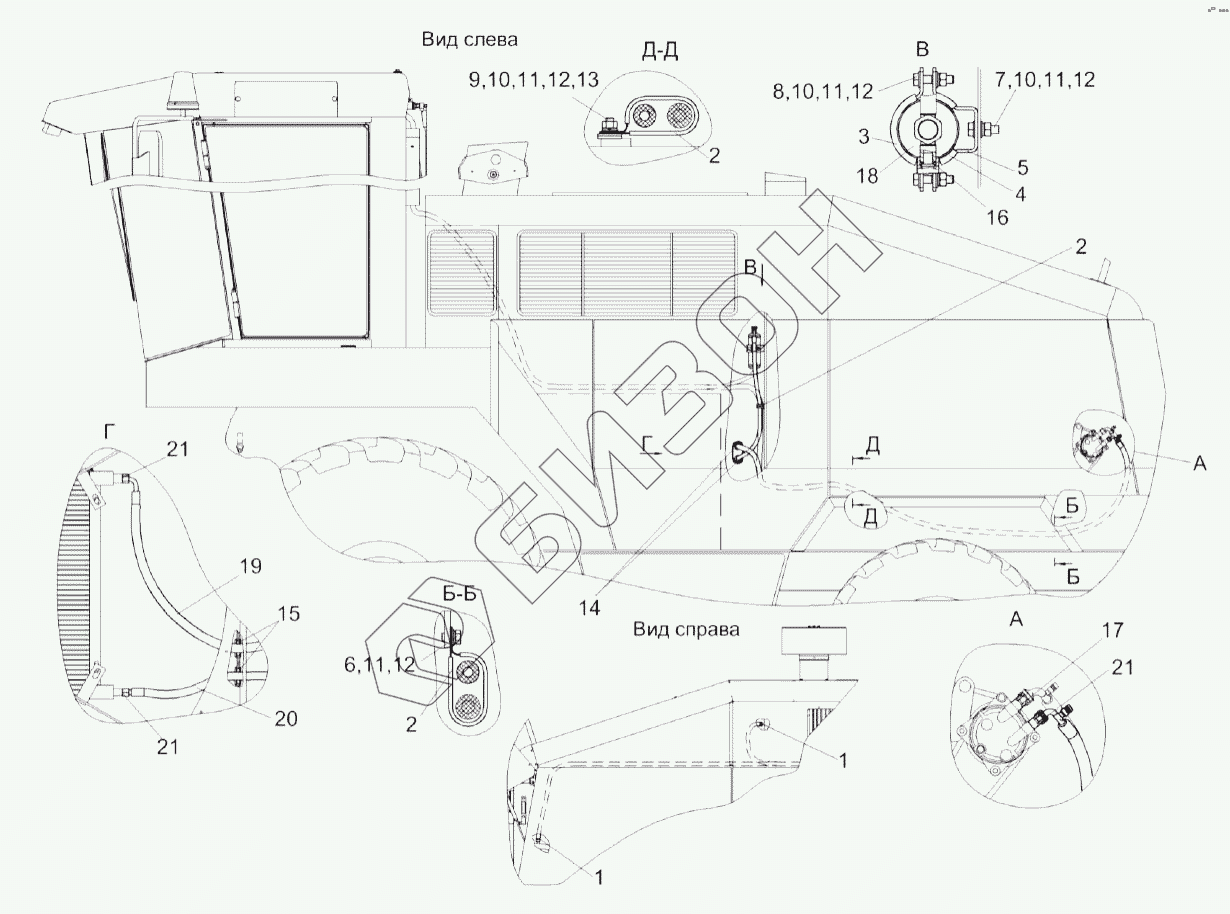

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Установка климатическая КВС-2-0121000Б
/164.gif)
1
1
2
2
2
3
4
5
6
7
8
9
10
10
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0121000Б | КВС-2-0121000Б | Установка климатическая |
Загрузка ...
|
|
| 1 | А23.02.260 | Хомут стяжной |
Загрузка ...
|
|
| 2 | УЭС-7-0203150А | Скоба |
Загрузка ...
|
|
| 3 | УЭС-7-0203190 | Хомут |
Загрузка ...
|
|
| 4 | УЭС-7-0203036 | Уплотнитель |
Загрузка ...
|
|
| 5 | УЭС-7-0203505 | Скоба |
Загрузка ...
|
|
| 6 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 7 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 8 | БолтМ8-6ех35-7796 | Болт М8-6ех35-7796 |
Загрузка ...
|
|
| 9 | БолтМ8-6ех25-7802 | Болт М8-6ех25-7802 |
Загрузка ...
|
|
| 10 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 11 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 12 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 13 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 14 | 500-1015079 | Втулка |
Загрузка ...
|
|
| 15 | 503-3408020 | Втулка |
Загрузка ...
|
|
| 16 | 08-002562-00 | Кольцо уплотнительное 9/16 |
Загрузка ...
|
|
| 17 | 08-003503-00 | Кольцо уплотнительное 7/8 |
Загрузка ...
|
|
| 18 | 04-003977-02 | Ресивер |
Загрузка ...
|
|
| 19 | 05-070071-03 | Хладонопровод |
Загрузка ...
|
|
| 20 | 05-070072-00 | Хладонопровод |
Загрузка ...
|
|
| 21 | 08-003502-00 | Кольцо уплотнительное 3/4 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
