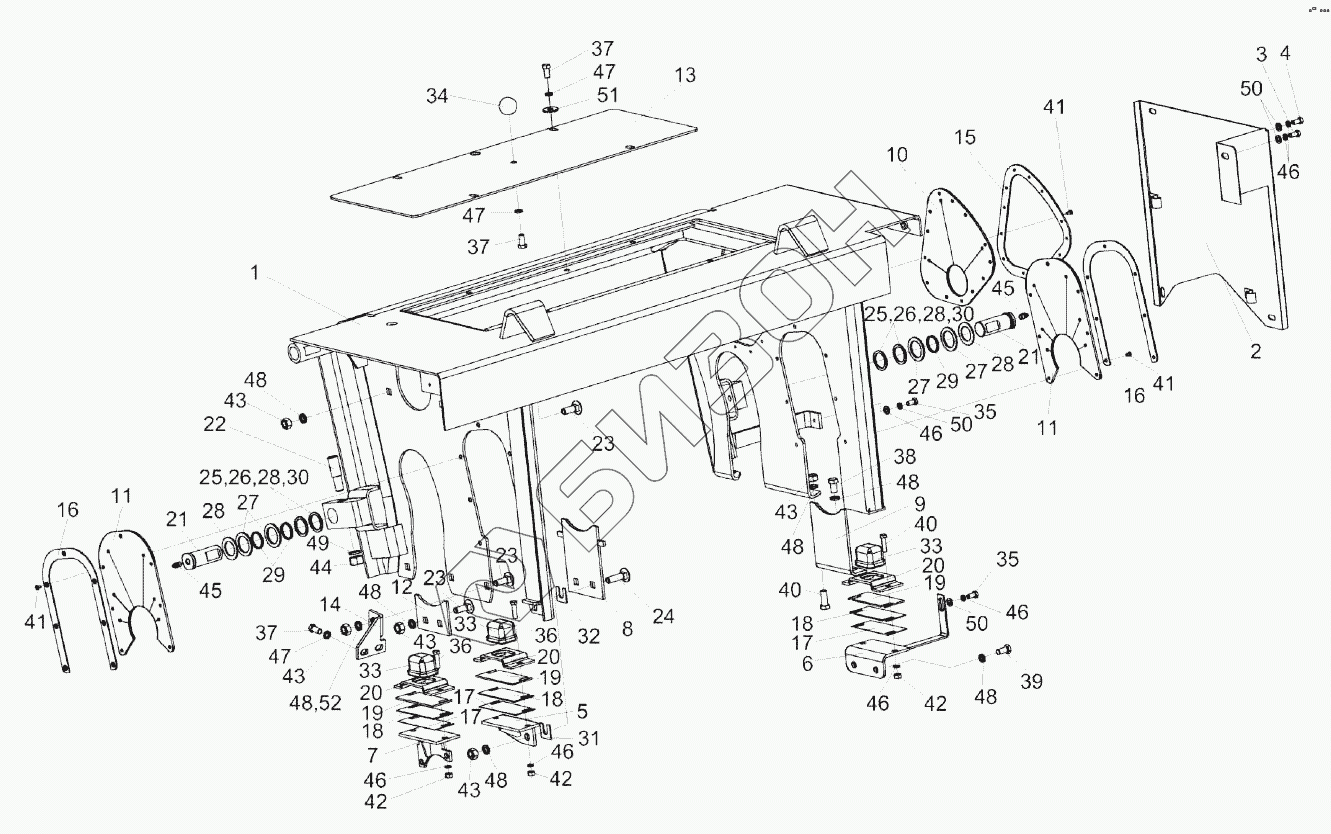

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Установка рамы верхней КВС-2-0111300Б
/6.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
22
23
23
23
24
25
25
26
26
27
27
27
28
28
28
28
29
29
30
30
31
32
33
33
33
34
35
35
36
36
37
37
37
38
39
40
40
41
41
41
42
42
42
43
43
43
43
43
44
45
45
46
46
46
46
46
46
47
47
47
48
48
48
48
48
48
48
49
50
50
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0111040 | КВС-1-0111040 | Крышка |
Загрузка ...
|
|
| 1 | КВС-2-0111300Б | Рама верхняя |
Загрузка ...
|
|
| 2 | КВС-2-0111410А | Щиток |
Загрузка ...
|
|
| 3 | КВС-2-0120900 | Болт-барашек |
Загрузка ...
|
|
| 4 | КВС-2-0120900-01 | Болт-барашек |
Загрузка ...
|
|
| 5 | КВС-1-0111010 | Кронштейн |
Загрузка ...
|
|
| 6 | КВС-1-0111030-01 | Кронштейн |
Загрузка ...
|
|
| 7 | КВС-1-0111050 | Кронштейн |
Загрузка ...
|
|
| 8 | КВС-1-0111490 | Ограничитель |
Загрузка ...
|
|
| 9 | КВС-1-0111500 | Ограничитель |
Загрузка ...
|
|
| 10 | КВС-1-0111005 | Накладка |
Загрузка ...
|
|
| 11 | КВС-1-0111006 | Накладка |
Загрузка ...
|
|
| 12 | КВС-1-0111432 | Ограничитель |
Загрузка ...
|
|
| 13 | КВС-1-0111434 | Крышка |
Загрузка ...
|
|
| 14 | КВС-1-0111458А | Кронштейн |
Загрузка ...
|
|
| 15 | КВС-1-0111476 | Накладка |
Загрузка ...
|
|
| 16 | КВС-1-0111478 | Накладка |
Загрузка ...
|
|
| 17 | КВС-1-0111488 | Прокладка |
Загрузка ...
|
|
| 18 | КВС-1-0111488-01 | Прокладка |
Загрузка ...
|
|
| 19 | КВС-1-0111488-02 | Прокладка |
Загрузка ...
|
|
| 20 | КВС-1-0111489 | Обойма |
Загрузка ...
|
|
| 21 | КВС-1-0111616 | Ось |
Загрузка ...
|
|
| 22 | КВС-1-0111627 | Штифт |
Загрузка ...
|
|
| 23 | КВС-1-0111629-01 | Болт |
Загрузка ...
|
|
| 24 | КВС-1-0111629-02 | Болт |
Загрузка ...
|
|
| 25 | КИС0602434 | Шайба регулировочная |
Загрузка ...
|
|
| 26 | КСН0100647 | Шайба |
Загрузка ...
|
|
| 27 | МКС0103025 | Кольцо |
Загрузка ...
|
|
| 28 | МКС0103431 | Шайба |
Загрузка ...
|
|
| 29 | МКС0103822 | Втулка |
Загрузка ...
|
|
| 30 | ПКК0117442 | Шайба |
Загрузка ...
|
|
| 31 | ПКК0202449-01 | Прокладка |
Загрузка ...
|
|
| 32 | ПКК0202449-02 | Прокладка |
Загрузка ...
|
|
| 33 | 887-2902420 | Буфер передней рессоры |
Загрузка ...
|
|
| 34 | Н.067.044 | Ручка П302Д61-16-77 |
Загрузка ...
|
|
| 35 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 36 | БолтМ8-6ех30-7796 | Болт М8-6ех30-7796 |
Загрузка ...
|
|
| 37 | БолтМ10-6ех20-7796 | Болт М10-6ех20-7796 |
Загрузка ...
|
|
| 38 | БолтМ12-6ех20-7796 | Болт М12-6ех20-7796 |
Загрузка ...
|
|
| 39 | БолтМ12-6ех25-7796 | Болт |
Загрузка ...
|
|
| 40 | БолтМ12-6ех30-7796 | Болт М12-6ех30-7796 |
Загрузка ...
|
|
| 41 | ВинтВ2.М5-6ех10-17475 | Винт В2.М5-6ех10-17475 |
Загрузка ...
|
|
| 42 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 43 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 44 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 45 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 46 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 47 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 48 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 49 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 50 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 51 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 52 | ШайбаС12.01-6958 | Шайба С12.01-6958 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
