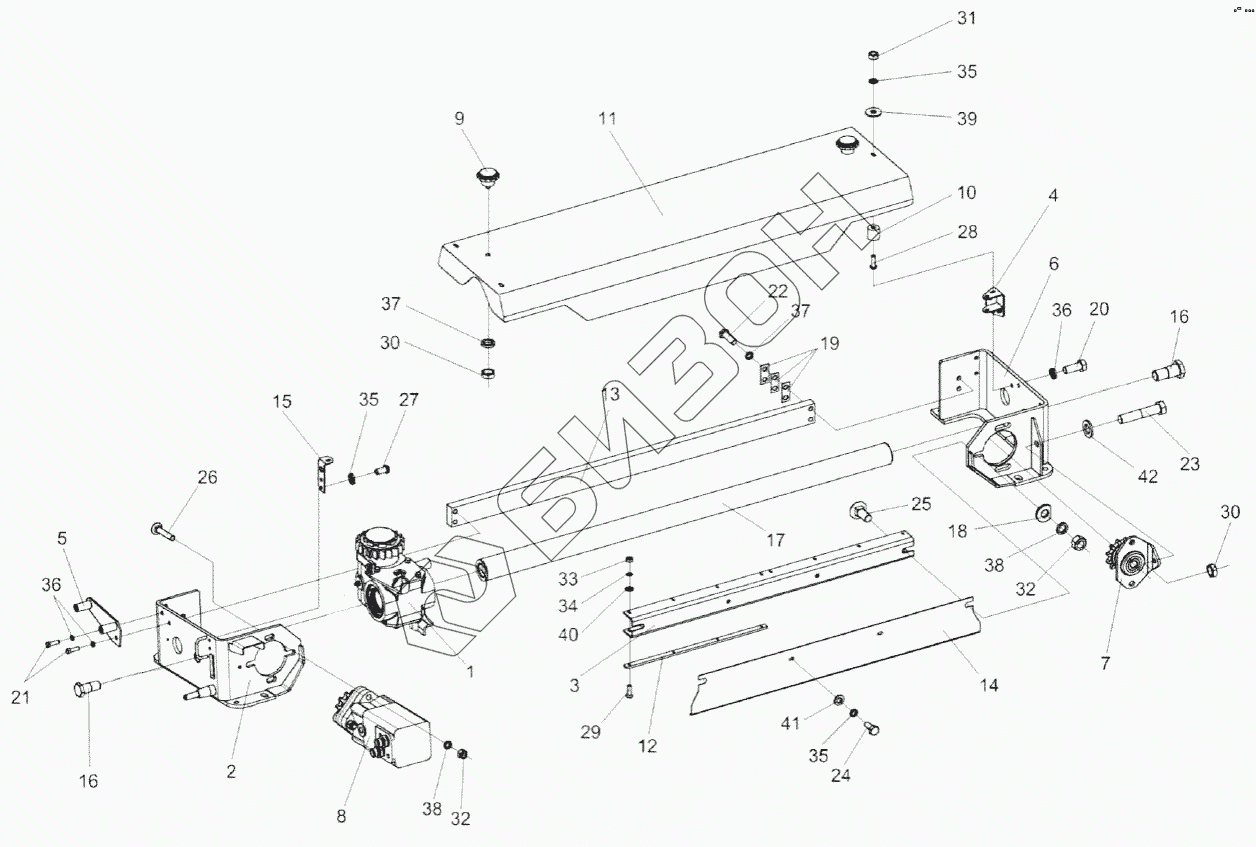

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Устройство заточное КВС-2-0116500
/35.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
35
35
36
36
37
37
38
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0116610 | КВС-2-0116610 | Крышка |
Загрузка ...
|
|
| КВС-2-0116500 | КВС-2-0116500 | Устройство заточное |
Загрузка ...
|
|
| 1 | КВС-2-0116510 | Каретка |
Загрузка ...
|
|
| 2 | КВС-2-0116630 | Кронштейн |
Загрузка ...
|
|
| 3 | КВС-2-0116540 | Кронштейн |
Загрузка ...
|
|
| 4 | КВС-2-0116550 | Опора |
Загрузка ...
|
|
| 5 | КВС-1-0116070 | Кронштейн |
Загрузка ...
|
|
| 6 | КВС-2-0116580 | Кронштейн |
Загрузка ...
|
|
| 7 | КВС-1-0116090 | Звездочка |
Загрузка ...
|
|
| 8 | КВС-1-0602650 | Гидромотор заточного устройства |
Загрузка ...
|
|
| 9 | КЗР0101260 | Ручка |
Загрузка ...
|
|
| 10 | КЗР1525030 | Обойма |
Загрузка ...
|
|
| 11 | КВС-2-0116443 | Крышка |
Загрузка ...
|
|
| 12 | КВС-1-0116001 | Направляющая |
Загрузка ...
|
|
| 13 | КВС-1-0116417 | Направляющая |
Загрузка ...
|
|
| 14 | КВС-2-0116425 | Ограждение |
Загрузка ...
|
|
| 15 | КВС-1-0116428 | Кронштейн |
Загрузка ...
|
|
| 16 | КВС-1-0116615 | Болт специальный |
Загрузка ...
|
|
| 17 | КВС-2-0116621 | Направляющая |
Загрузка ...
|
|
| 18 | ПКК0100449А-01 | Шайба |
Загрузка ...
|
|
| 19 | УЭС0108501 | Пластина стопорная |
Загрузка ...
|
|
| 20 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 21 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 23 | БолтМ10-6eх75-7796 | Болт М10-6eх75-7796 |
Загрузка ...
|
|
| 24 | БолтМ6-6eх14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 25 | БолтМ12-6eх30-7802 | Болт М12-6eх30-7802 |
Загрузка ...
|
|
| 26 | БолтМ12-6eх70-7802 | Болт М12-6eх70-7802 |
Загрузка ...
|
|
| 27 | ВинтВ.М6-6eх12-17473 | Винт В.М6-6eх12-17473 |
Загрузка ...
|
|
| 28 | ВинтВ.М6-6eх18-17473 | Винт В.М6-6eх18-17473 |
Загрузка ...
|
|
| 29 | ВинтВ2.М4-6eх14-17475 | Винт В2.М4-6eх14-17475 |
Загрузка ...
|
|
| 30 | ГайкаМ10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 31 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 32 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 33 | ГайкаМ4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 34 | Шайба4.65Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 37 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 38 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 39 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 40 | ШайбаС.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 41 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 42 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
