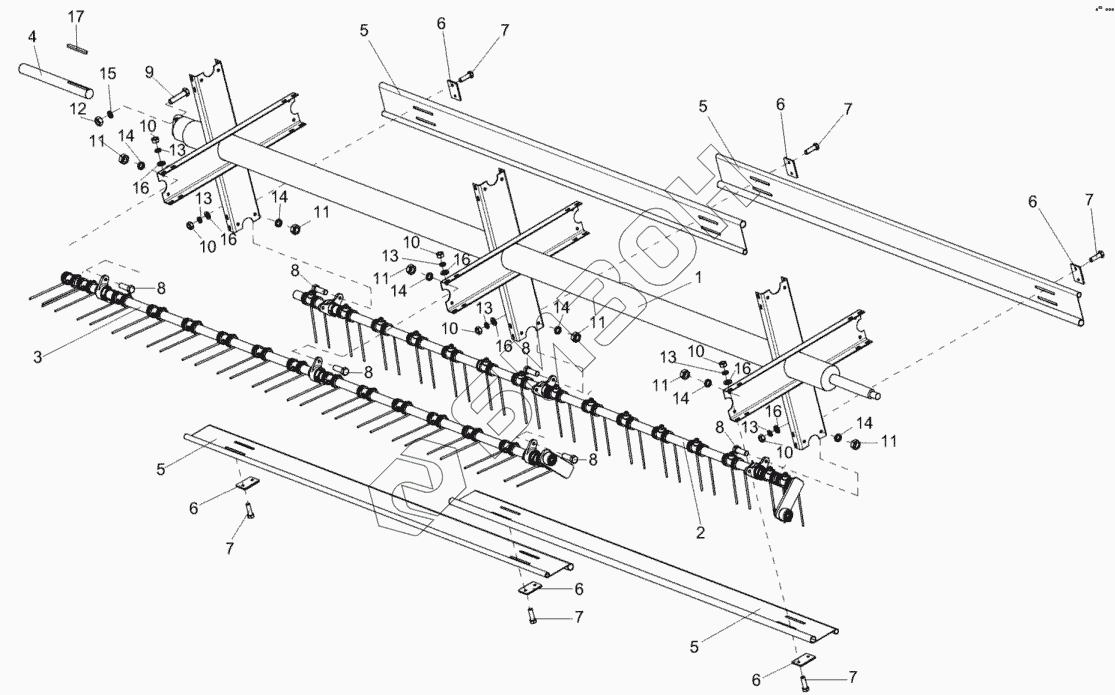

Графический каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40. Мотовило (установка граблин)
1
2
3
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
9
10
10
10
10
10
10
11
11
11
11
11
11
12
13
13
13
13
13
13
14
14
14
14
14
14
15
16
16
16
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИН0203010Б | Вал мотовила |
Загрузка ...
|
|
| 2 | КИН0203020 | Граблина |
Загрузка ...
|
|
| 3 | КИН0203030 | Граблина |
Загрузка ...
|
|
| 4 | КИН0200601 | Цапфа |
Загрузка ...
|
|
| 5 | КИН0203401 | Планка |
Загрузка ...
|
|
| 6 | КИС0203501А | Накладка |
Загрузка ...
|
|
| 7 | БолтМ8-6ех40-7796 | Болт М8-6ех40-7796 |
Загрузка ...
|
|
| 8 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 9 | БолтМ12-6ех70-7796 | Болт М12-6ех70-7796 |
Загрузка ...
|
|
| 10 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 11 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 12 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 13 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 15 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба8.01-11371 | Шайба 8.01-11371 |
Загрузка ...
|
|
| 17 | Шпонка12х8х45-23360 | Шпонка 12х8х45-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
