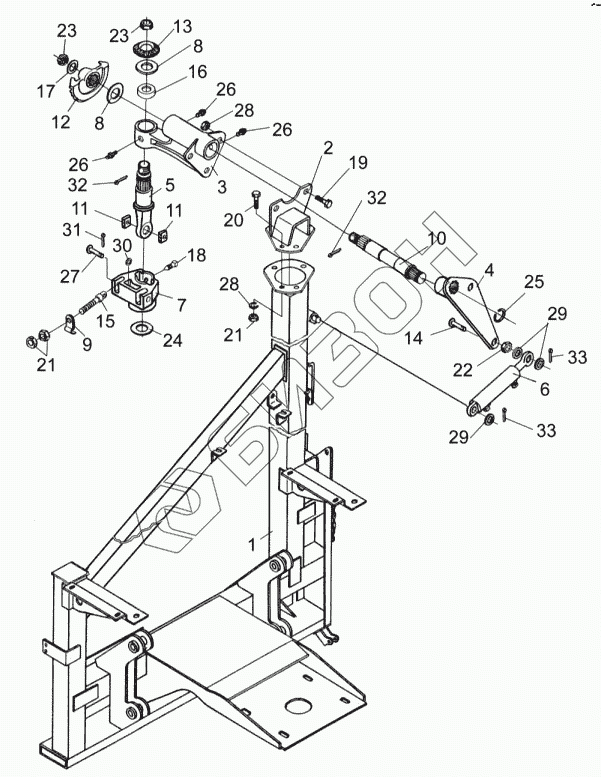

Графический каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40. Рамка переходная КПТ 0105000Б
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
26
26
27
28
28
29
29
30
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПТ0106000Г | КПТ0106000Г | Редуктор |
Загрузка ...
|
|
| КПТ0105000Б | КПТ0105000Б | Рамка переходная |
Загрузка ...
|
|
| 1 | КПТ0105010В | Рамка переходная |
Загрузка ...
|
|
| 2 | КПТ0105200 | Кронштейн |
Загрузка ...
|
|
| 3 | КПТ0106010А | Кронштейн |
Загрузка ...
|
|
| 4 | КПТ0106020В | Рычаг |
Загрузка ...
|
|
| 5 | КПТ0106030 | Вал |
Загрузка ...
|
|
| 6 | ПКК0113200-03 | Гидроцилиндр |
Загрузка ...
|
|
| 7 | КПТ0106203В | Кронштейн |
Загрузка ...
|
|
| 8 | КПТ0106403А | Прокладка |
Загрузка ...
|
|
| 9 | КПТ0106405 | Шайба |
Загрузка ...
|
|
| 10 | КПТ0106601Б | Вал |
Загрузка ...
|
|
| 11 | КПТ0106604 | Сухарь |
Загрузка ...
|
|
| 12 | КПТ0106609 | Колесо |
Загрузка ...
|
|
| 13 | КПТ0106611 | Шестерня |
Загрузка ...
|
|
| 14 | КПТ0106612 | Палец |
Загрузка ...
|
|
| 15 | КПТ0106613 | Болт накидной |
Загрузка ...
|
|
| 16 | КПТ0106805 | Втулка |
Загрузка ...
|
|
| 17 | ПКК0108492 | Шайба |
Загрузка ...
|
|
| 18 | 60671Б | Болт штока |
Загрузка ...
|
|
| 19 | БолтМ16-6ех40-7796 | Болт М16-6ех40-7796 |
Загрузка ...
|
|
| 20 | БолтМ16-6ех55-7796 | Болт М16-6ех55-7796 |
Загрузка ...
|
|
| 21 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 22 | ГайкаМ30х2.6G-2526 | Гайка М30х2.6G-2526 |
Загрузка ...
|
|
| 23 | ГайкаМ24х2.6G-5935 | Гайка М24х2.6G-5935 |
Загрузка ...
|
|
| 24 | А35-13940 | Кольцо А35-13940 |
Загрузка ...
|
|
| 25 | А45-13940 | Кольцо А45-13940 |
Загрузка ...
|
|
| 26 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 27 | 6-10В.12х50-9650 | Ось 6-10В. 12х50-9650 |
Загрузка ...
|
|
| 28 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба25.01-9649 | Шайба 25.01-9649 |
Загрузка ...
|
|
| 30 | Шайба10.01-11371 | Шайба 10.01-11371 |
Загрузка ...
|
|
| 31 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 32 | Шплинт5х45-397 | Шплинт 5х45-397 |
Загрузка ...
|
|
| 33 | Шплинт6,3х45-397 | Шплинт 6,3х45-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
