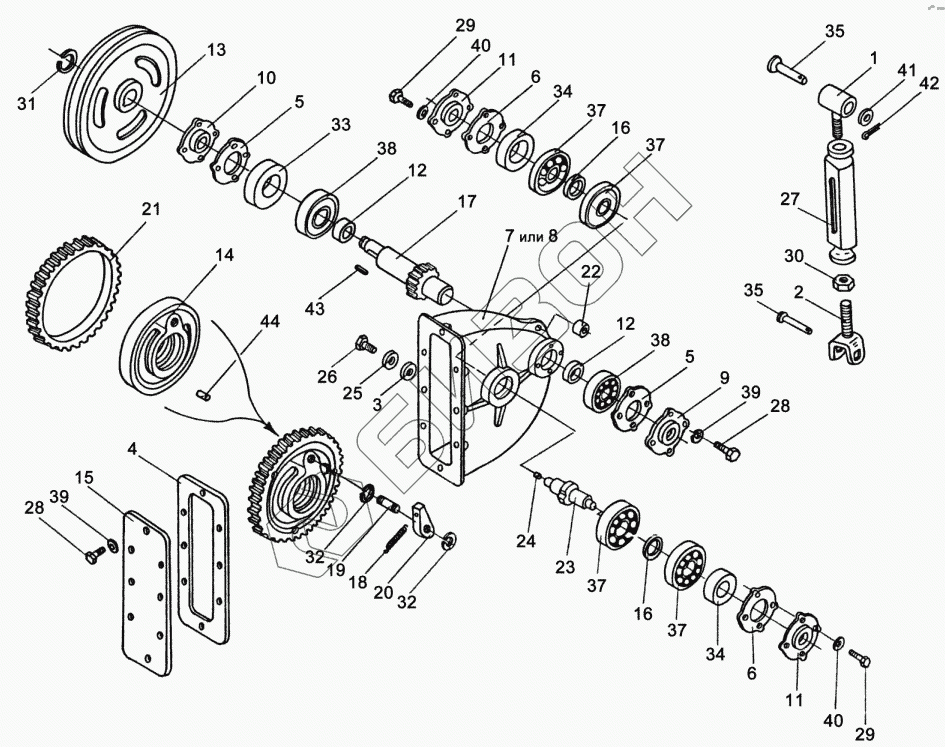

Графический каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40. Редуктор КИС 0904000Б
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
32
33
34
34
35
35
37
37
37
37
38
38
39
39
40
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС0904010Б | КИС0904010Б | Колесо |
Загрузка ...
|
|
| КИС0904000Б | КИС0904000Б | Редуктор |
Загрузка ...
|
|
| КИС0907000А | КИС0907000А | Стяжка |
Загрузка ...
|
|
| КИС0904020Б | КИС0904020Б | Храповик |
Загрузка ...
|
|
| КИС0904030А | КИС0904030А | Колесо |
Загрузка ...
|
|
| 1 | КИС0907010А | Винт правый |
Загрузка ...
|
|
| 2 | КИС0907020А | Винт левый |
Загрузка ...
|
|
| 3 | КИС0118005 | Прокладка |
Загрузка ...
|
|
| 4 | КИС0904001А | Прокладка |
Загрузка ...
|
|
| 5 | КИС0904002А | Прокладка |
Загрузка ...
|
|
| 6 | КИС0904003Б | Прокладка |
Загрузка ...
|
|
| 7 | КИС0904004Б | Корпус |
Загрузка ...
|
|
| 8 | КИС0904004Б-01 | Корпус |
Загрузка ...
|
|
| 9 | КИС0904005 | Крышка |
Загрузка ...
|
|
| 10 | КИС0904006 | Крышка |
Загрузка ...
|
|
| 11 | КИС0904007 | Крышка |
Загрузка ...
|
|
| 12 | КИС0904008 | Кольцо |
Загрузка ...
|
|
| 13 | КИС0904103Б | Шкив |
Загрузка ...
|
|
| 14 | КИС0904104Б | Корпус колеса |
Загрузка ...
|
|
| 15 | КИС0904401В | Крышка |
Загрузка ...
|
|
| 16 | КИС0904402А | Шайба |
Загрузка ...
|
|
| 17 | КИС0904601Б | Вал-шестерня |
Загрузка ...
|
|
| 18 | КИС0904602Б | Пружина |
Загрузка ...
|
|
| 19 | КИС0904603А | Ось |
Загрузка ...
|
|
| 20 | КИС0904604А | Собачка |
Загрузка ...
|
|
| 21 | КИС0904605Б | Венец зубчатый |
Загрузка ...
|
|
| 22 | КИС0904607А | Втулка |
Загрузка ...
|
|
| 23 | КИС0904608Б | Храповик |
Загрузка ...
|
|
| 24 | КИС0904609А | Втулка |
Загрузка ...
|
|
| 25 | КУЖ0110401 | Шайба |
Загрузка ...
|
|
| 26 | КУЖ0110615 | Пробка |
Загрузка ...
|
|
| 27 | Н.063.211 | Гайка стяжная М16х110-1 |
Загрузка ...
|
|
| 28 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 29 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 30 | ГайкаМ16LH.6-5915 | Гайка М16LH.6-5915 |
Загрузка ...
|
|
| 31 | 1В30-13940 | Кольцо 1В30-13940 |
Загрузка ...
|
|
| 32 | Б20-13942 | Кольцо Б 20-13942 |
Загрузка ...
|
|
| 33 | Манжета1.2-35х58-1-8752 | Манжета 1.2-35х58-1 - 8752 |
Загрузка ...
|
|
| 34 | Манжета2.2-50х70-1-8752 | Манжета 2.2-50х70-1 - 8752 |
Загрузка ...
|
|
| 35 | 6-16в12-х60-9650 | Ось 6-16в12-х60-9650 |
Загрузка ...
|
|
| 36 | 6-16в12-х80-9650 | Ось 6-16в12-х80-9650 |
Загрузка ...
|
|
| 37 | 111-8338 | Подшипник 111-8338 |
Загрузка ...
|
|
| 38 | 207-8338 | Подшипник 207-8338 |
Загрузка ...
|
|
| 39 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 40 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 41 | Шайба16.01-11371 | Шайба 16.01-11371 |
Загрузка ...
|
|
| 42 | Шплинт4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
|
| 43 | Шпонка8х7х40-23360 | Шпонка 8х7х40-23360 |
Загрузка ...
|
|
| 44 | Штифт6х12-3128 | Штифт 6х12-3128 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
