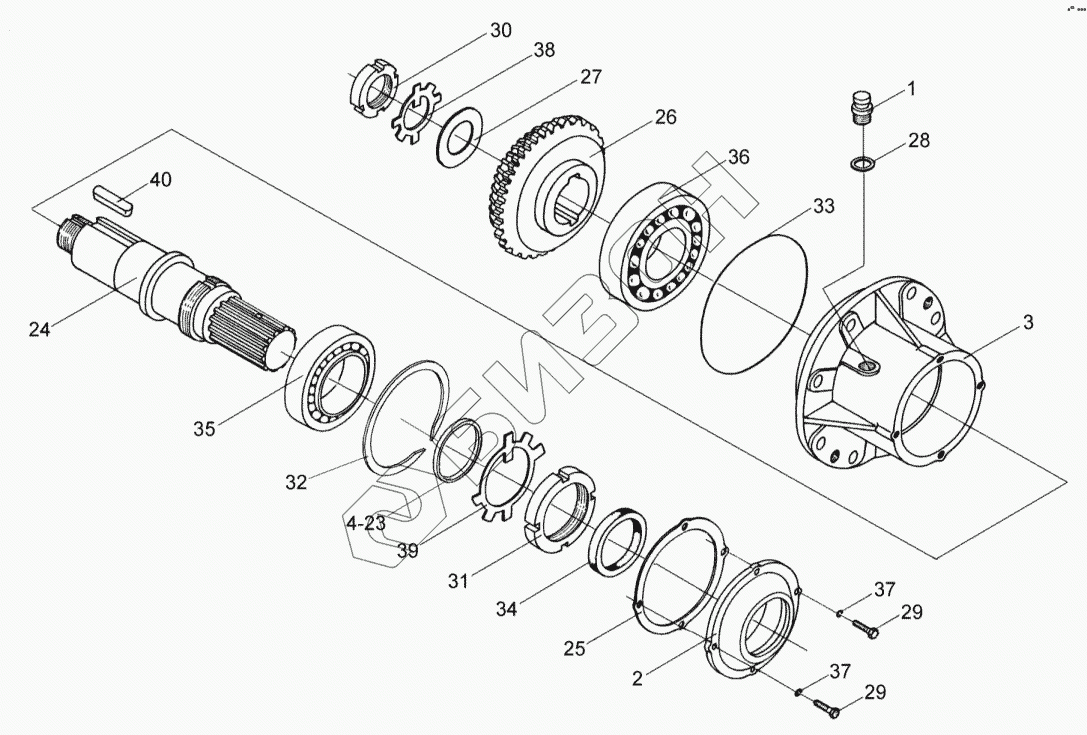

Графический каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40. Стакан БРН 0500010А-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПТ0104050 | КПТ0104050 | Крышка |
Загрузка ...
|
|
| БРН0500010А-01 | БРН0500010А-01 | Стакан |
Загрузка ...
|
|
| 1 | РФ0001000 | Сапун |
Загрузка ...
|
|
| 2 | КПТ0104101 | Крышка |
Загрузка ...
|
|
| 3 | БРН0500102 | Стакан |
Загрузка ...
|
|
| 4 | БРН0500806 | Втулка |
Загрузка ...
|
|
| 5 | БРН0500806-01 | Втулка |
Загрузка ...
|
|
| 6 | БРН0500806-02 | Втулка |
Загрузка ...
|
|
| 7 | БРН0500806-03 | Втулка |
Загрузка ...
|
|
| 8 | БРН0500806-04 | Втулка |
Загрузка ...
|
|
| 9 | БРН0500806-05 | Втулка |
Загрузка ...
|
|
| 10 | БРН0500806-06 | Втулка |
Загрузка ...
|
|
| 11 | БРН0500806-07 | Втулка |
Загрузка ...
|
|
| 12 | БРН0500806-08 | Втулка |
Загрузка ...
|
|
| 13 | БРН0500806-09 | Втулка |
Загрузка ...
|
|
| 14 | БРН0500806-10 | Втулка |
Загрузка ...
|
|
| 15 | БРН0500806-11 | Втулка |
Загрузка ...
|
|
| 16 | БРН0500806-12 | Втулка |
Загрузка ...
|
|
| 17 | БРН0500806-13 | Втулка |
Загрузка ...
|
|
| 18 | БРН0500806-14 | Втулка |
Загрузка ...
|
|
| 19 | БРН0500806-15 | Втулка |
Загрузка ...
|
|
| 20 | БРН0500806-16 | Втулка |
Загрузка ...
|
|
| 21 | БРН0500806-17 | Втулка |
Загрузка ...
|
|
| 22 | БРН0500806-18 | Втулка |
Загрузка ...
|
|
| 23 | БРН0500806-19 | Втулка |
Загрузка ...
|
|
| 24 | КПТ0104603 | Вал |
Загрузка ...
|
|
| 25 | КИЛ0104004 | Прокладка |
Загрузка ...
|
|
| 26 | БРН0500603 | Шестерня |
Загрузка ...
|
|
| 27 | КИС0104406А-03 | Шайба |
Загрузка ...
|
|
| 28 | КИС0118005 | Прокладка |
Загрузка ...
|
|
| 29 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 30 | ГайкаМ42х1,5.6Н-11871 | Гайка М42х1,5.6Н-11871 |
Загрузка ...
|
|
| 31 | ГайкаМ68х2.6Н-11871 | Гайка М68х2.6Н-11871 |
Загрузка ...
|
|
| 32 | В125-13943 | Кольцо |
Загрузка ...
|
|
| 33 | 180-185-36-2-2-18829,9833 | Кольцо 180-185-36-2-2-18829, 9833 |
Загрузка ...
|
|
| 34 | Манжета2,2-60х85-1-8752 | Манжета 2,2-60х85-1-8752 |
Загрузка ...
|
|
| 35 | 7514 | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 36 | 7613 | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 37 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 38 | ШайбаН42.01-11872 | Шайба Н 42.01-11872 |
Загрузка ...
|
|
| 39 | ШайбаН68.01-11872 | Шайба Н 68.01-11872 |
Загрузка ...
|
|
| 40 | Шпонка2-18х11х56-23360 | Шпонка 2-18х11х56-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
