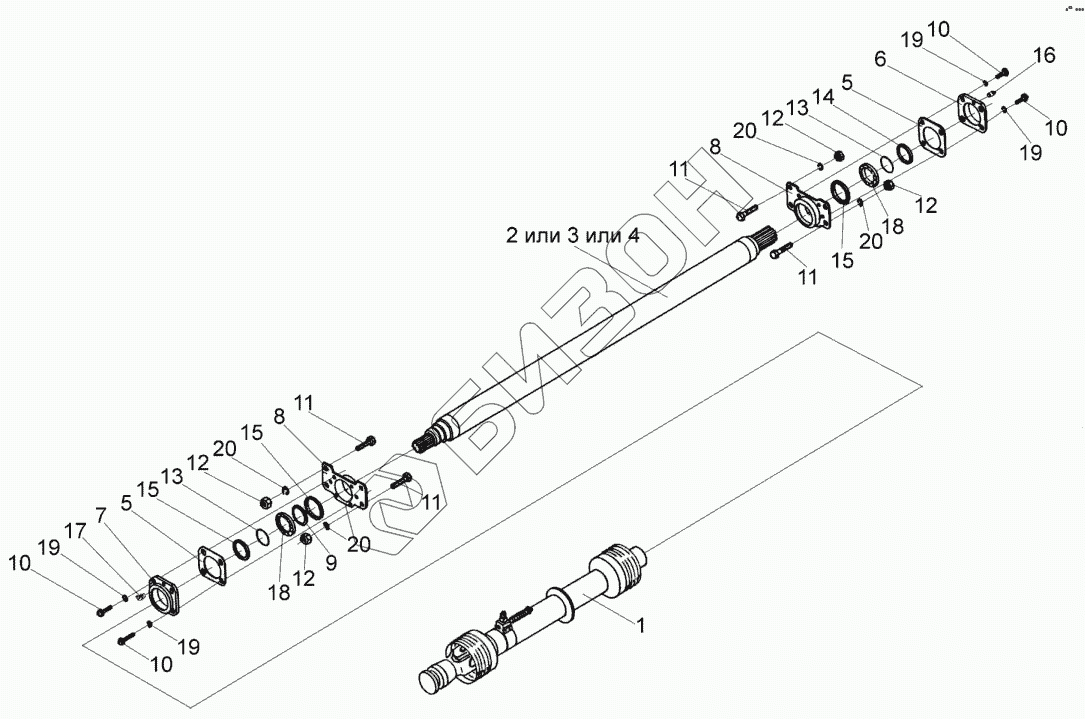

Графический каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40. Вал сницы
1
2
3
4
5
5
6
7
8
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
15
15
15
16
17
18
18
19
19
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПТ0302030А | КПТ0302030А | Крышка |
Загрузка ...
|
|
| КПТ0302030А-03 | КПТ0302030А-03 | Крышка |
Загрузка ...
|
|
| КПТ0302020В | КПТ0302020В | Корпус |
Загрузка ...
|
|
| 1 | КПТ0002000А | Вал карданный |
Загрузка ...
|
|
| 2 | КПТ0302010Г | Вал |
Загрузка ...
|
|
| 3 | КПТ0302040А | Вал |
Загрузка ...
|
|
| 4 | КПТ0302040А-03 | Вал |
Загрузка ...
|
|
| 5 | КПТ0302003 | Прокладка |
Загрузка ...
|
|
| 6 | КПТ0302201 | Крышка |
Загрузка ...
|
|
| 7 | КПТ0302201-03 | Крышка |
Загрузка ...
|
|
| 8 | КПТ0302202А | Корпус |
Загрузка ...
|
|
| 9 | КПТ0302803А | Втулка |
Загрузка ...
|
|
| 10 | БолтМ16х1,5-6ех50-7796 | Болт М16х1,5-6ех50-7796 |
Загрузка ...
|
|
| 11 | ГайкаМ16х1,5.6G-5915 | Болт М16х1,5-6ех50-7796 |
Загрузка ...
|
|
| 12 | А55-13940 | Гайка М16х1,5. 6G-5915 |
Загрузка ...
|
|
| 13 | Манжета2,2-55х80-2-8752 | Кольцо А55-13940 |
Загрузка ...
|
|
| 14 | Манжета2,2-70х95-1-8752 | Манжета 2,2-55х80-2-8752 |
Загрузка ...
|
|
| 15 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 16 | 2.2-19853 | Масленка |
Загрузка ...
|
|
| 17 | 1311-28428 | Масленка 2.2-19853 |
Загрузка ...
|
|
| 18 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
