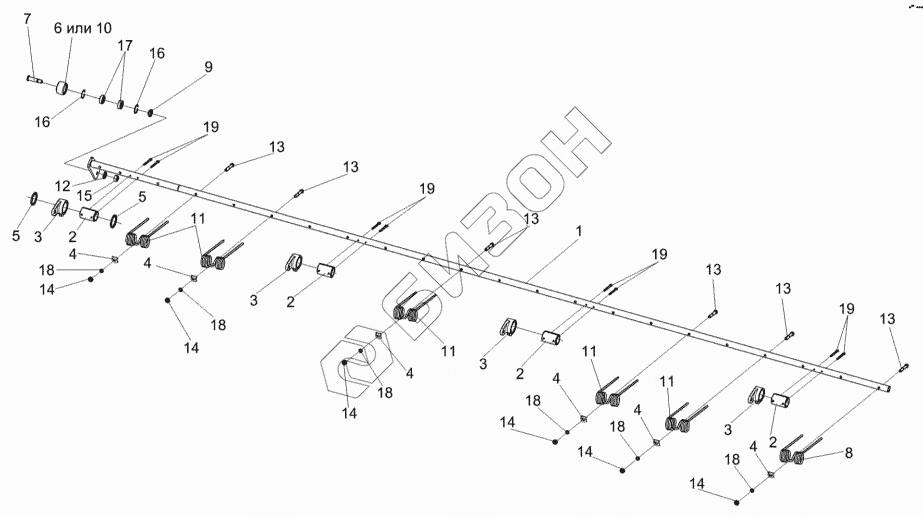

Графический каталог запасных частей к технике: Гомсельмаш КГС-0200000. Граблина КГС 0203020
1
2
2
2
2
3
3
3
3
4
4
4
4
4
4
5
5
6
7
8
9
10
11
11
11
11
12
13
13
13
13
13
13
14
14
14
14
14
14
15
16
16
17
18
18
18
18
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС0203120Б | КИС0203120Б | Ролик |
Загрузка ...
|
|
| КГС0203020 | КГС0203020 | Граблина |
Загрузка ...
|
|
| 1 | КГС0203080 | Держатель |
Загрузка ...
|
|
| 2 | КИС0203009 | Вкладыш |
Загрузка ...
|
|
| 3 | КИС0203102В | Опора |
Загрузка ...
|
|
| 4 | КИС0203404Б | Шайба |
Загрузка ...
|
|
| 5 | КИС0203405Б | Кольцо |
Загрузка ...
|
|
| 6 | КИС0203604В | Ролик |
Загрузка ...
|
|
| 7 | КИС0203605Б | Палец ролика |
Загрузка ...
|
|
| 8 | КИС0203606В | Граблина |
Загрузка ...
|
|
| 9 | КИС0203611 | Втулка |
Загрузка ...
|
|
| 10 | КИС0203804 | Ролик |
Загрузка ...
|
|
| 11 | КИС0903609 | Зуб пружинный |
Загрузка ...
|
|
| 12 | КСН0101621 | Шайба |
Загрузка ...
|
|
| 13 | БолтМ10-6ех60-7796 | Болт М10-6ех60-7796 |
Загрузка ...
|
|
| 14 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 15 | ГайкаМ14-6G-2526 | Гайка М14-6G-2526 |
Загрузка ...
|
|
| 16 | В35-13942 | Кольцо В35-13942 |
Загрузка ...
|
|
| 17 | 80202-7242 | Подшипник 80202-7242 |
Загрузка ...
|
|
| 18 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шплинт6,3х56-397 | Шплинт 6,3х56-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
