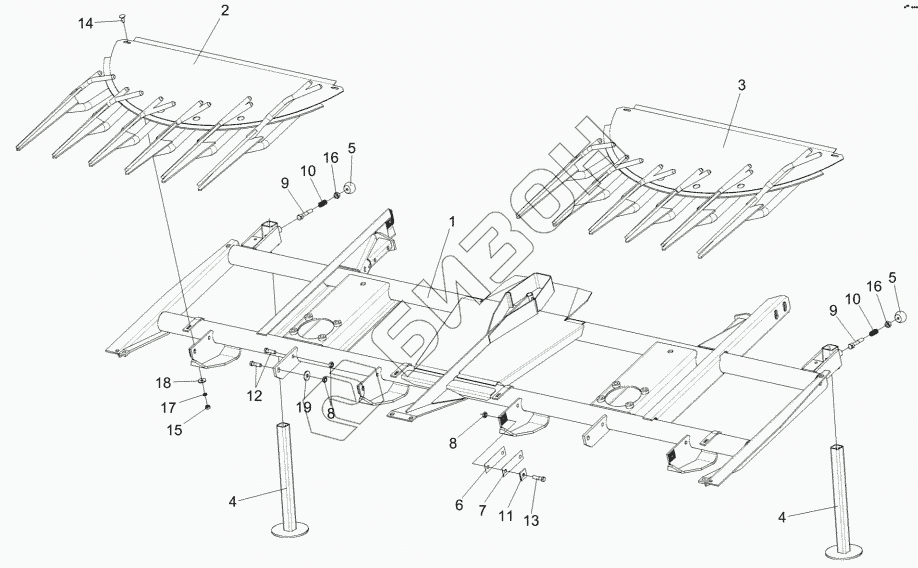

Графический каталог запасных частей к технике: Гомсельмаш КГС-0800000. Платформа МКС 0201000
1
3
4
4
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| МКС0201000 | МКС0201000 | Платформа |
Загрузка ...
|
|
| 1 | МКС0201010 | Каркас |
Загрузка ...
|
|
| 2 | ПКК0201250 | Держатель |
Загрузка ...
|
|
| 3 | ПКК0201250-01 | Держатель |
Загрузка ...
|
|
| 4 | ПКК0201270 | Стойка |
Загрузка ...
|
|
| 5 | Н.067.044 | Ручка П302Д61-16-77 |
Загрузка ...
|
|
| 6 | ПКК0201474 | Прокладка |
Загрузка ...
|
|
| 7 | ПКК0201474-01 | Прокладка |
Загрузка ...
|
|
| 8 | ПКК0200625-02 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 9 | ПКК0201629 | Фиксатор |
Загрузка ...
|
|
| 10 | ПКК0201634 | Пружина |
Загрузка ...
|
|
| 11 | ПКК0204505-01 | Накладка |
Загрузка ...
|
|
| 12 | БолтМ12-6ех40-7796 | Болт |
Загрузка ...
|
|
| 13 | БолтМ12-6ех45-7796 | Болт М12-6ех45-7796 |
Загрузка ...
|
|
| 14 | БолтМ8-6ех20-7802 | Болт М8-6ех20-7802 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 16 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 17 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 18 | ШайбаА.8.01-6958 | Шайба А.8.01-6958 |
Загрузка ...
|
|
| 19 | ШайбаА.12.01-6958 | Шайба А.12.01-6958 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
