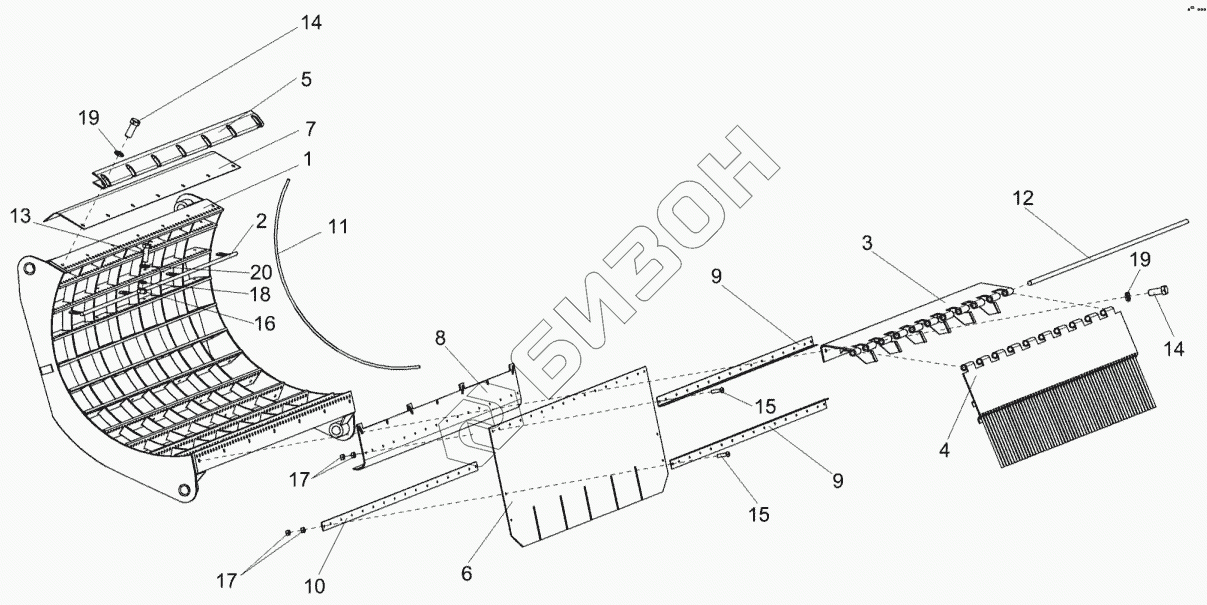

Графический каталог запасных частей к технике: Гомсельмаш КОК-6. Подбарабанье КЗК-10-0503000
КЗК-10-0503010
КЗК-10-0503030
КЗК-10-0503070
КЗК-10-0503000
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
15
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-10-0503010 | КЗК-10-0503010 | Подбарабанье |
Загрузка ...
|
|
| КЗК-10-0503030 | КЗК-10-0503030 | Щиток |
Загрузка ...
|
|
| КЗК-10-0503070 | КЗК-10-0503070 | Решетка |
Загрузка ...
|
|
| КЗК-10-0503000 | КЗК-10-0503000 | Подбарабанье |
Загрузка ...
|
|
| 1 | КЗК-10-0503020 | Корпус подбарабанья |
Загрузка ...
|
|
| 2 | КЗК-10-0503040 | Пруток |
Загрузка ...
|
|
| 3 | КЗК-10-0503050 | Каркас |
Загрузка ...
|
|
| 4 | КЗК-10-0503060 | Решетка |
Загрузка ...
|
|
| 5 | КЗК-10-0103427 | Щиток |
Загрузка ...
|
|
| 6 | КЗК-10-0503001 | Фартук |
Загрузка ...
|
|
| 7 | КЗК-10-0503402 | Надставка |
Загрузка ...
|
|
| 8 | КЗК-10-0503404 | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК-10-0503406 | Уголок |
Загрузка ...
|
|
| 10 | КЗК-10-0503407 | Планка |
Загрузка ...
|
|
| 11 | КЗК-10-0503602 | Пруток |
Загрузка ...
|
|
| 12 | КЗК-10-0503604 | Пруток |
Загрузка ...
|
|
| 13 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 14 | БолтМ10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 15 | ВинтВ.М5-6ех18-17473 | Винт В.М5-6ех18-17473 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 18 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
