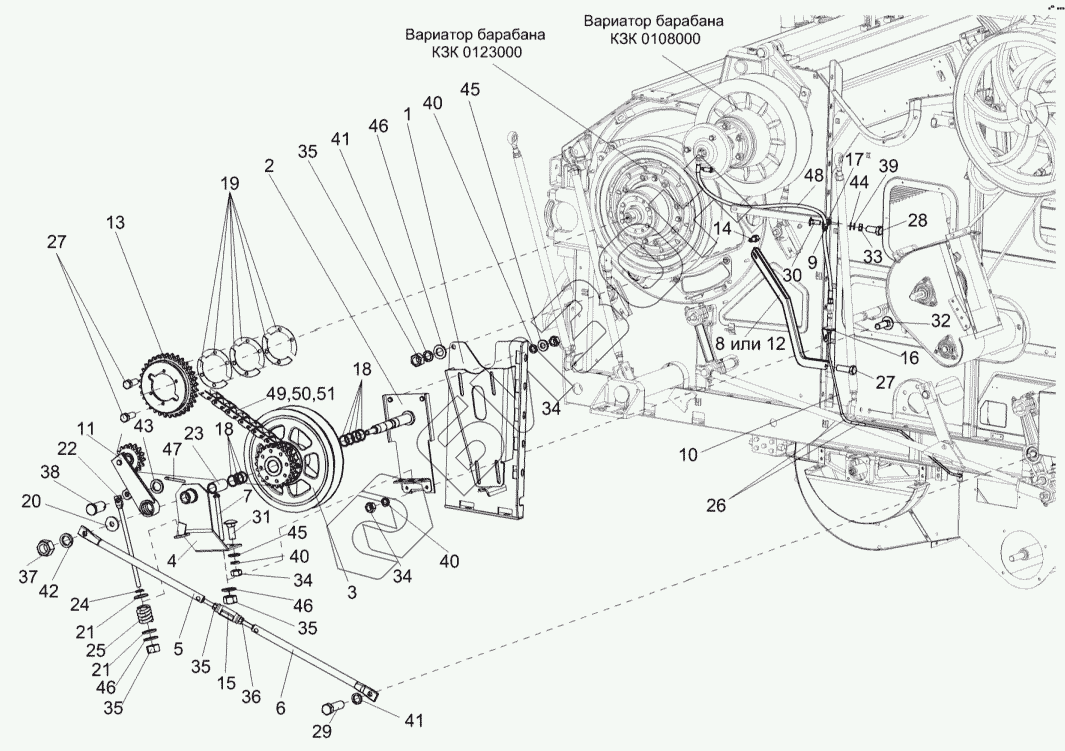

Графический каталог запасных частей к технике: Гомсельмаш КОК-6. Привод молотильного барабана КЗК-7-0505000
КЗК-7-0505000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
34
34
35
35
35
35
36
37
38
39
40
40
40
41
41
42
43
44
45
45
46
46
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0505000 | КЗК-7-0505000 | Привод молотильного барабана |
Загрузка ...
|
|
| 1 | КЗК-7-0505010-01 | Основание |
Загрузка ...
|
|
| 2 | КЗК-7-0505030 | Плита |
Загрузка ...
|
|
| 3 | КЗК-7-0505050 | Шкив |
Загрузка ...
|
|
| 4 | КЗК-7-0505060 | Полуопора |
Загрузка ...
|
|
| 5 | КЗК-7-0505070 | Растяжка |
Загрузка ...
|
|
| 6 | КЗК-7-0505070-01 | Растяжка |
Загрузка ...
|
|
| 7 | КЗК-7-0505080 | Болт натяжной |
Загрузка ...
|
|
| 8 | КЗК-7-0505150 | Подкос |
Загрузка ...
|
|
| 9 | КГС0115770 | Хомут |
Загрузка ...
|
|
| 10 | КЗК0602940А | Трубопровод |
Загрузка ...
|
|
| 11 | КЗК-10-0505120 | Устройство натяжное |
Загрузка ...
|
|
| 12 | КЗК-7-0505415 | Подкос |
Загрузка ...
|
|
| 13 | КЗК-7-0505601 | Звездочка |
Загрузка ...
|
|
| 14 | КЗК-7-0505602 | Втулка |
Загрузка ...
|
|
| 15 | АМ.46.02.201 | Гайка стяжная М16х110 |
Загрузка ...
|
|
| 16 | КЗК0602441 | Кронштейн |
Загрузка ...
|
|
| 17 | КЗК0602442 | Кронштейн |
Загрузка ...
|
|
| 18 | КЗК-10-0505425 | Шайба регулировочная |
Загрузка ...
|
|
| 19 | КЗК-10-0505428 | Прокладка регулировочная |
Загрузка ...
|
|
| 20 | КЗК-10-0505429 | Шайба |
Загрузка ...
|
|
| 21 | КЗК-10-0505431 | Тарелка |
Загрузка ...
|
|
| 22 | КЗК-10-0505607 | Тяга |
Загрузка ...
|
|
| 23 | КЗК-10-0505804 | Втулка |
Загрузка ...
|
|
| 24 | КЗР1590604 | Шайба |
Загрузка ...
|
|
| 25 | КУЖ0100624 | Пружина |
Загрузка ...
|
|
| 26 | УЭС-7-0602017 | Рукав |
Загрузка ...
|
|
| 27 | БолтМ12х1,25-6ех35-7796 | Болт М12х1,25-6ех35-7796 |
Загрузка ...
|
|
| 28 | БолтМ12-6ех40-7796 | Болт |
Загрузка ...
|
|
| 29 | БолтМ16х1,5-6ех50-7796 | Болт М16х1,5-6ех50-7796 |
Загрузка ...
|
|
| 30 | БолтМ8-6ех20-7802 | Болт М8-6ех20-7802 |
Загрузка ...
|
|
| 31 | БолтМ12-6ех35-7802 | Болт М12-6ех35-7802 |
Загрузка ...
|
|
| 32 | БолтМ12-6ех40-7802 | Болт М12-6ех40-7802 |
Загрузка ...
|
|
| 33 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 34 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 35 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 36 | ГайкаМ16-LH-6G-5915 | Гайка М16-LH-6G-5915 |
Загрузка ...
|
|
| 37 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 38 | 6-20b12х40-9650 | Ось 6-20 b12х40-9650 |
Загрузка ...
|
|
| 39 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 40 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 41 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 42 | Шайба20Т.65Г-6402 | Шайба 20Т.65Г-6402 |
Загрузка ...
|
|
| 43 | Шайба20.01–9649 | Шайба 20.01 –9649 |
Загрузка ...
|
|
| 44 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 45 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 46 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 47 | Шплинт5х36-397 | Шплинт 5х36-397 |
Загрузка ...
|
|
| 48 | РВД6-1SN-М16х1,5-600-1400 | Рукав высокого давления |
Загрузка ...
|
|
| 49 | 16А-2 | Цепь 16А-2 |
Загрузка ...
|
|
| 50 | С-16А-2.25.00 | Звено С-16А-2.25.00 |
Загрузка ...
|
|
| 51 | П-16А-2.30.00 | Звено П-16А-2.30.00 |
Загрузка ...
|
