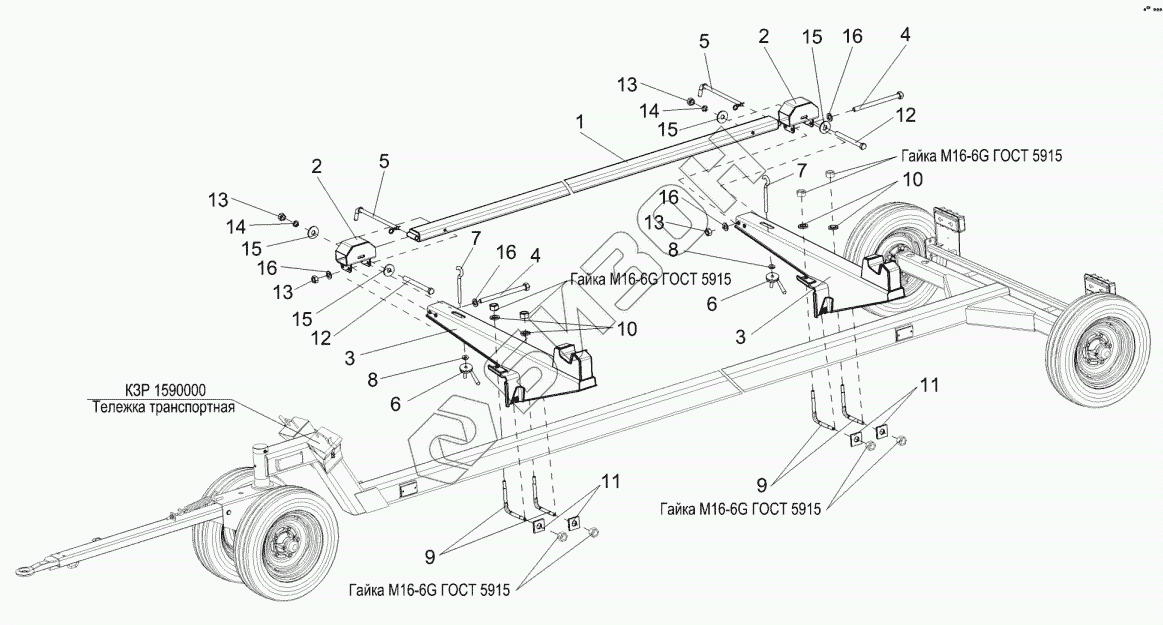

Графический каталог запасных частей к технике: Гомсельмаш КОК-6. Тележка транспортная КЗК-10-0590000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
15
15
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КЗК-10-0590010 Балка
Загрузка ...
1 КЗК-10-0590020 Балка
Загрузка ...
2 КЗК-10-0590030 Ловитель
Загрузка ...
3 КЗК-10-0594000 Ложемент
Загрузка ...
4 КЗК-10-0594010 Болт
Загрузка ...
5 КЗК-10-0594020 Фиксатор
Загрузка ...
6 КЗР1590010 Зажим
Загрузка ...
7 КЗР1590602 Зацеп
Загрузка ...
8 КЗР1590604 Шайба
Загрузка ...
9 КЗР1590607 Скоба
Загрузка ...
10 КСН0100636 Шайба
Загрузка ...
11 ПКК0204505 Накладка
Загрузка ...
12 Болт2М12-6ех140-7796 Болт 2М12-6ех140-7796
Загрузка ...
13 ГайкаМ12-6G-5915 Гайка М12-6G-5915
Загрузка ...
14 Шайба12.65Г-6402 Шайба 12.65Г-6402
Загрузка ...
15 ШайбаА12.01-6958 Шайба А12.01-6958
Загрузка ...
16 ШайбаС.12.01-11371 Шайба С.12.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
