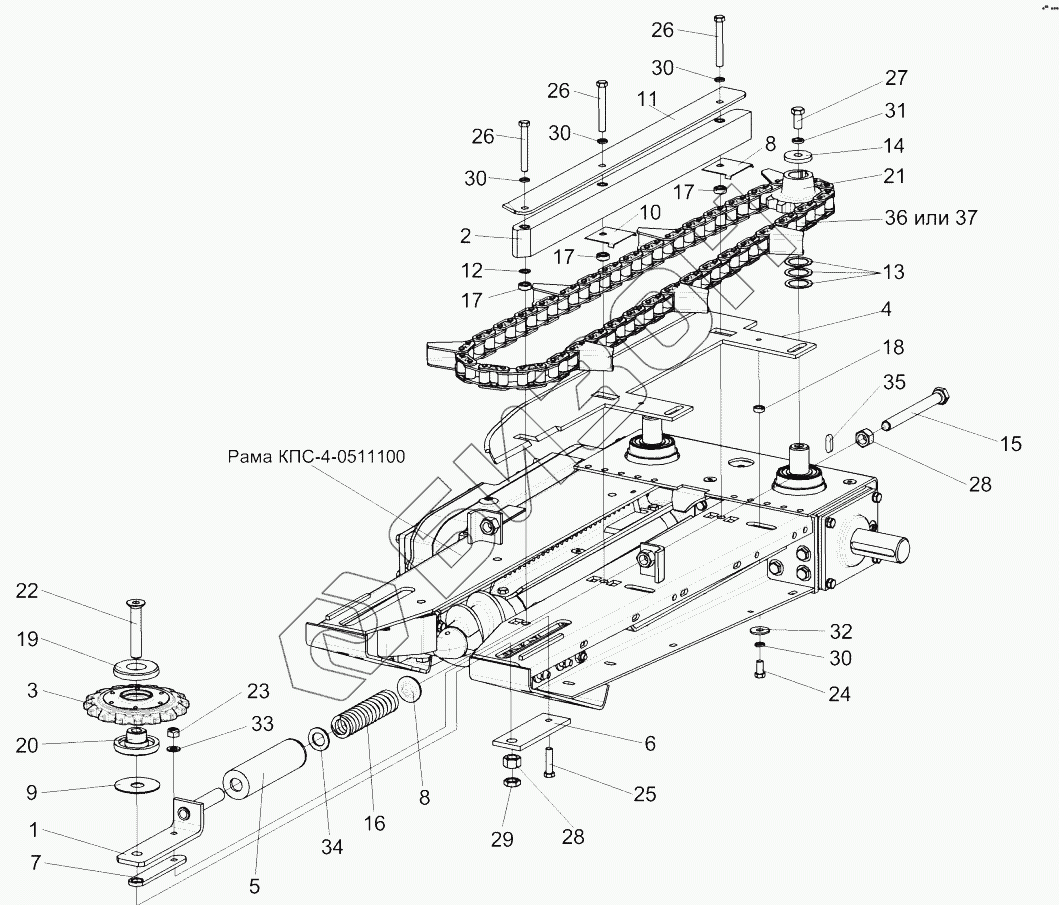

Графический каталог запасных частей к технике: Гомсельмаш КОК-8-2. Русло КПС-4-0510200-01
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
26
26
27
28
28
29
30
30
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0510200-01 | КПС-4-0510200-01 | Русло |
Загрузка ...
|
|
| 1 | КПС-4-0510020 | Кронштейн |
Загрузка ...
|
|
| 2 | КПС-4-0510040 | Успокоитель |
Загрузка ...
|
|
| 3 | КПС-4-0510060 | Звездочка |
Загрузка ...
|
|
| 4 | КПС-4-0510110 | Отсекатель |
Загрузка ...
|
|
| 5 | КПС-4-0510001 | Кожух |
Загрузка ...
|
|
| 6 | КПС-4-0510401 | Пластина |
Загрузка ...
|
|
| 7 | КПС-4-0510402 | Пластина |
Загрузка ...
|
|
| 8 | КПС-4-0510404 | Шайба |
Загрузка ...
|
|
| 9 | КПС-4-0510405 | Шайба |
Загрузка ...
|
|
| 10 | КПС-4-0510421 | Накладка |
Загрузка ...
|
|
| 11 | КПС-4-0510423-01 | Пластина |
Загрузка ...
|
|
| 12 | КПС-4-0510429 | Шайба |
Загрузка ...
|
|
| 13 | КПС-4-0510431 | Шайба регулировочная |
Загрузка ...
|
|
| 14 | КПС-4-0510432 | Шайба |
Загрузка ...
|
|
| 15 | КПС-4-0510606 | Болт упорный |
Загрузка ...
|
|
| 16 | КПС-4-0510607 | Пружина |
Загрузка ...
|
|
| 17 | КПС-4-0510611 | Втулка |
Загрузка ...
|
|
| 18 | КПС-4-0510613 | Втулка |
Загрузка ...
|
|
| 19 | КПС-4-0510616 | Шайба |
Загрузка ...
|
|
| 20 | КПС-4-0510617 | Втулка |
Загрузка ...
|
|
| 21 | КПС-4-0510621 | Звездочка |
Загрузка ...
|
|
| 22 | КПС-4-0510655 | Винт |
Загрузка ...
|
|
| 23 | ПКК0200625-01 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 24 | БолтМ10-6gх20-7796 | Болт М10-6gх20-7796 |
Загрузка ...
|
|
| 25 | БолтМ10-6gх40-7796 | Болт М10-6gх40-7796 |
Загрузка ...
|
|
| 26 | БолтМ10-6gх75-7796 | Болт М10-6gх75-7796 |
Загрузка ...
|
|
| 27 | БолтМ12-6gх25-7796 | Болт М12-6gх25-7796 |
Загрузка ...
|
|
| 28 | ГайкаМ16-6g-5915 | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ16-6g-2526 | Гайка М16-6g-2526 |
Загрузка ...
|
|
| 30 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 34 | ШайбаC.20.01-11371 | Шайба C.20.01-11371 |
Загрузка ...
|
|
| 35 | Шпонка8х7х28-23360 | Шпонка 8х7х28-23360 |
Загрузка ...
|
|
| 36 | CA627-CPEF1/PC | Цепь |
Загрузка ...
|
|
| 37 | CA2801-TM91E70L | Цепь |
Загрузка ...
|
