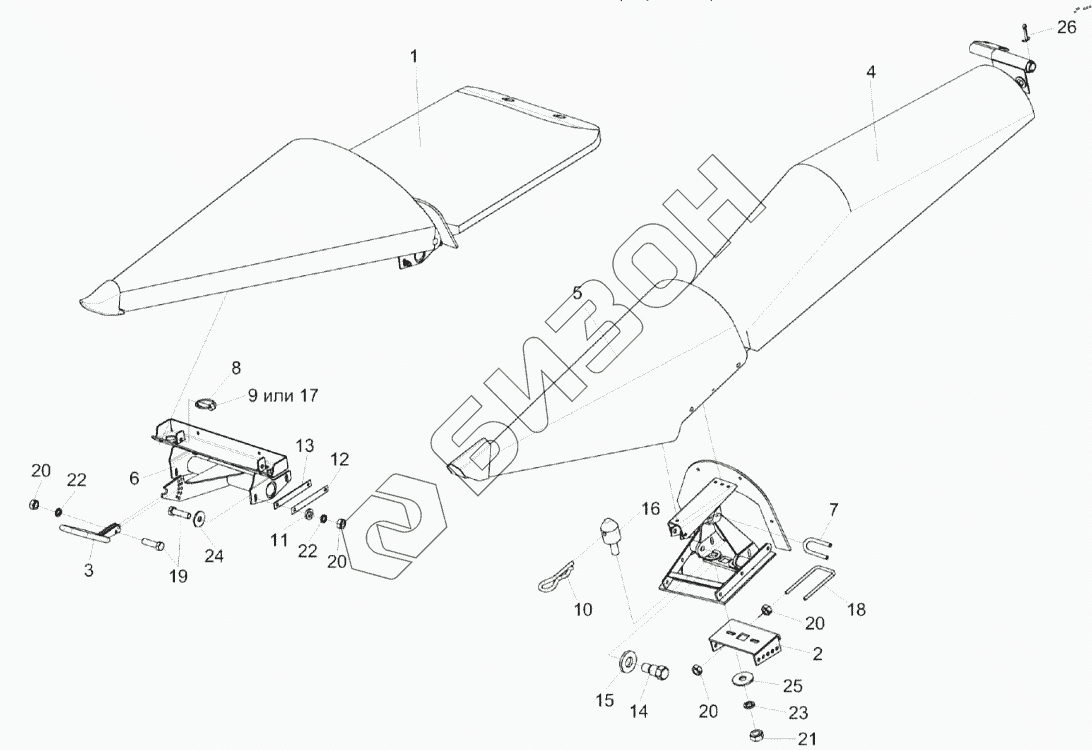

Графический каталог запасных частей к технике: Гомсельмаш КОК-8-4. Установка делителей КЗК 0800010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК 0800010 | КЗК 0800010 | Установка делителей |
Загрузка ...
|
|
| 1 | КЗК 0500030 | Делитель |
Загрузка ...
|
|
| 2 | КПС-4-0500240 | Кронштейн |
Загрузка ...
|
|
| 3 | КПС-4-0500280 | Зацеп |
Загрузка ...
|
|
| 4 | КПС-4-0526000 | Кожух боковой |
Загрузка ...
|
|
| 5 | КПС-4-0527000 | Носок левый |
Загрузка ...
|
|
| 6 | КПС-4-0529000-01 | Балка |
Загрузка ...
|
|
| 7 | КЗК 0500611 | Фиксатор |
Загрузка ...
|
|
| 8 | А 61.05.001 | Кольцо |
Загрузка ...
|
|
| 9 | А 61.05.002 | Чека |
Загрузка ...
|
|
| 10 | А 61.07.001 | Шплинт |
Загрузка ...
|
|
| 11 | КИЛ 0116445 | Шайба |
Загрузка ...
|
|
| 12 | КПС-4-0500446 | Планка |
Загрузка ...
|
|
| 13 | КПС-4-0500446-01 | Планка |
Загрузка ...
|
|
| 14 | КПС-4-0500615 | Болт |
Загрузка ...
|
|
| 15 | КПС-4-0500616 | Шайба |
Загрузка ...
|
|
| 16 | КПС-4-0500622 | Палец |
Загрузка ...
|
|
| 17 | УЭС 0104609 | Чека |
Загрузка ...
|
|
| 18 | 1.325.893 | Скоба |
Загрузка ...
|
|
| 19 | Болт М8-6eХ30-7796 | Болт М8-6eХ30-7796 |
Загрузка ...
|
|
| 20 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 21 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 25 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 26 | Шплинт 5Х40-397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
